指令与载荷共链传输，芯动神州TRX9361构建巡检无人平台数据链

发布时间：2026-10-28 13:04
作者：AMEYA360
来源：芯动神州
阅读量：151

　　巡检无人平台通过无线数据链连接远端操作站，完成指令下发、状态遥测和载荷数据回传。三类业务共享空口，却有不同要求：指令关注到达时限，遥测需要连续更新，图像与传感数据则占用主要容量。当载荷数据持续上传时，控制报文仍须按期发送。数据链设计因此需要同时安排业务队列、空口时隙与射频收发状态，避免大数据包占满发送资源。

　　一、业务调度与射频收发的分工

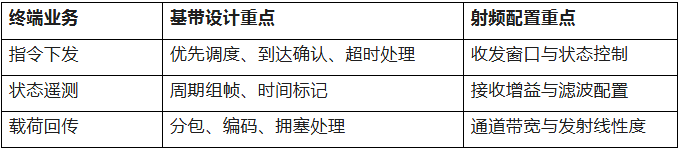

　　芯动神州推出的TRX9361可作为该类终端的射频收发核心，与FPGA或基带处理器配合，构成从业务数据到天线端口的传输通道。芯片集成12位ADC/DAC，采用直接变频架构。发射时将基带I/Q数据转换为射频信号，接收时将射频信号转换为数字I/Q数据，再交由基带处理。组帧、调制解调、信道编码和重传由基带实现。控制报文的优先队列与预留发送机会，也应在这一层完成;射频器件提供的带宽与收发控制能力，是调度方案落地的硬件基础。

指令与载荷共链传输，芯动神州TRX9361构建巡检无人平台数据链

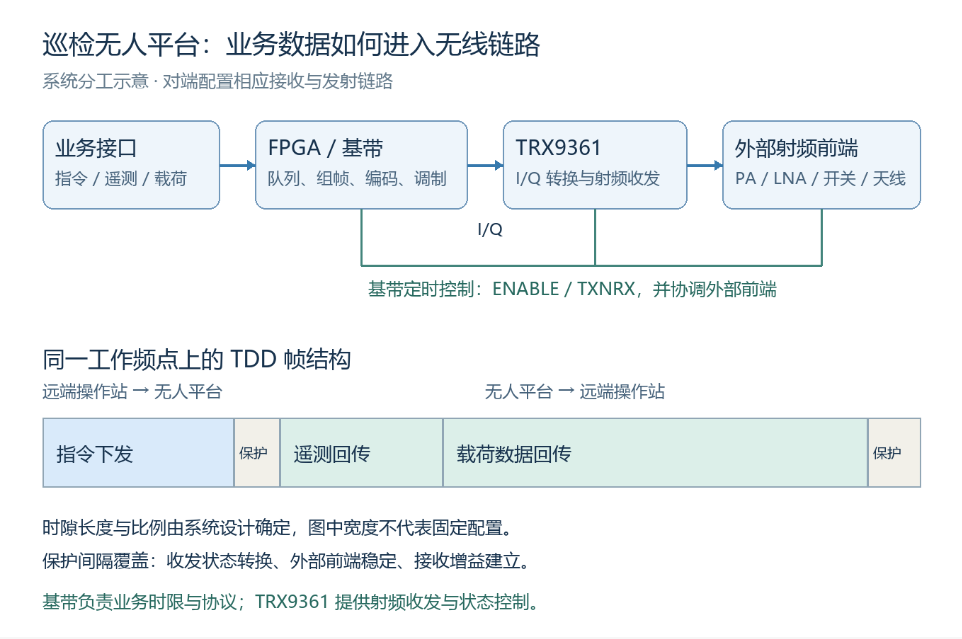

　　二、按业务比例分配收发时隙

　　TRX9361支持TDD和FDD。对于载荷回传量大、下行指令量较小的终端，可采用TDD，在同一工作频点交替安排两个方向的传输。时隙比例应从业务需求反推。先保留指令和遥测的发送机会，再将其余资源分配给载荷数据;当载荷队列积压时，基带仍按预设规则调度控制报文。TRX9361的使能状态机可由SPI或引脚控制。需要确定性收发切换时，可由FPGA通过ENABLE/TXNRX驱动器件状态，并协调外部功放、低噪声放大器与天线开关。时隙边界必须预留保护间隔，覆盖器件状态转换、外部前端稳定和接收增益建立。该间隔应依据整机测量确定，不能仅按数字控制引脚的脉冲宽度估算。采用FDD时，可在不同频率上同时收发，但仍需核算发射泄漏与接收阻塞，并配置适当的双工滤波和天线隔离。双工方式应与终端前端一并确定。

　　三、让带宽匹配业务负载

　　TRX9361的工作频率覆盖70MHz至6.0GHz，可调通道带宽从不到200kHz至56MHz。频点、通道带宽与基带波形可围绕终端业务共同配置。

指令与载荷共链传输，芯动神州TRX9361构建巡检无人平台数据链

　　通道带宽不等于业务吞吐率。净速率还取决于调制方式、编码率、导频、帧头以及有效时隙占比，不能将带宽数值直接作为数据链速率。改变带宽时，片内滤波与基带采样配置需要配套调整。频段迁移还须检查外部匹配、滤波器、功放与天线，宽频率覆盖并不意味着整机前端可跨频段直接复用。

　　四、突发接收与双通道利用

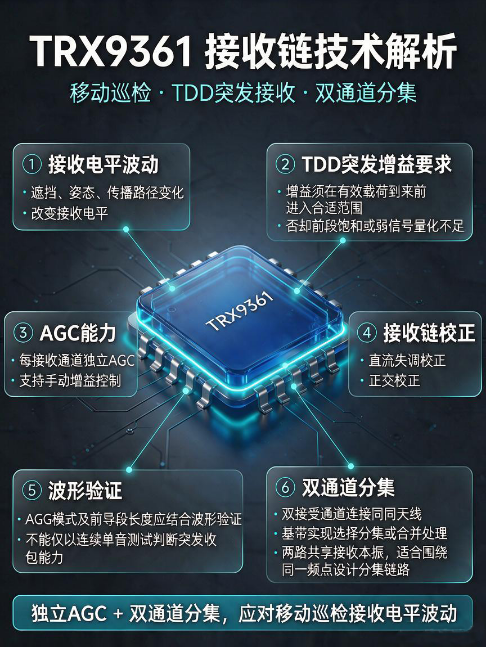

　　移动巡检过程中，遮挡、姿态和传播路径变化会改变接收电平。TDD突发接收还要求增益在有效载荷到来前进入合适范围，否则可能出现前段饱和或弱信号量化不足。TRX9361每个接收通道均具备独立AGC，并支持手动增益控制;接收链还包含直流失调与正交校正。AGC模式及前导段长度应结合波形验证，不能仅以连续单音测试判断突发收包能力。器件提供双接收通道，可连接不同天线，在基带实现选择分集或合并处理。两路接收共享接收本振，适合围绕同一频点设计分集链路。

指令与载荷共链传输，芯动神州TRX9361构建巡检无人平台数据链

　　五、围绕业务完成终端验证

　　样机验证应覆盖载荷满负荷上传、接收电平突变和重复收发切换，分别记录指令时延分布、遥测丢包率与载荷有效吞吐，确认资源调度在压力条件下仍然成立。TRX9361BA采用BGA144封装，尺寸为10mm×10mm。选型与样片需求可向芯动神州咨询，并结合目标频段、波形和前端方案开展验证。巡检数据链的验收应落在业务端：载荷持续回传时，指令仍能按期到达，状态信息仍能连续更新。TRX9361为这一系统提供可配置的射频收发基础。
