海凌科丨开关电源常见故障排查：从“不工作”到“找到了原因”
在工业控制柜和电子设备中，开关电源故障往往表现为一个简单的现象——设备不工作。但背后的原因可能千差万别，从外部供电到负载侧问题，再到电源模块自身损坏，排查顺序如果搞错了，很容易把时间浪费在错误的环节上。

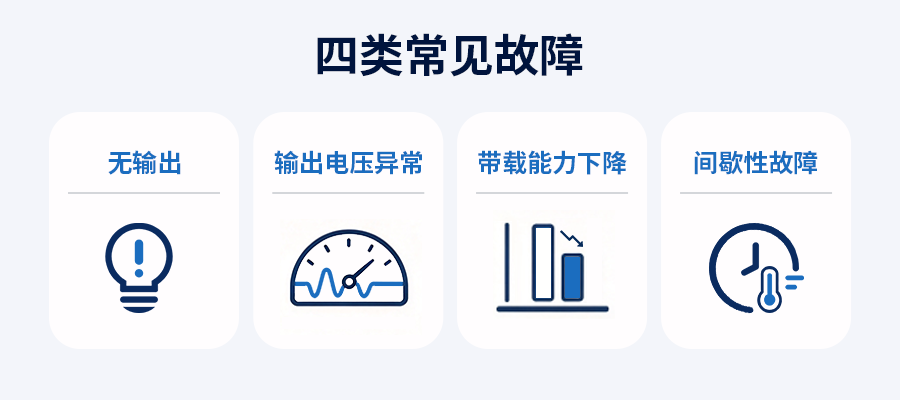

一、常见故障类型
开关电源的故障大致可以分为四类。
第一类，无输出。上电后指示灯不亮，设备完全无电。这是最常见也最直观的故障现象。
第二类，输出电压异常。输出有电压，但偏离标称值，偏高、偏低或波动。这类故障隐蔽性更强，设备可能能工作但表现不稳定。
第三类，带载能力下降。空载时输出正常，一接负载电压就跌落或电源反复重启。这通常与电源的功率余量、负载特性或内部元件老化有关。
第四类，间歇性故障。设备时好时坏，运行一段时间后断电，冷却后又恢复。这类故障往往与温度、接触不良或保护电路触发有关。
二、故障原因分析
不同故障类型对应不同的原因方向。
无输出的排查顺序：先确认输入侧是否有电，检查保险丝是否熔断、接线端子是否松动。如果输入正常但输出为零，可能是电源内部开关管、整流元件损坏，或保护电路已触发关断。需要注意的是，部分电源在过压或过温保护后会关断输出，必须断电重启才能恢复。
输出电压偏低的常见原因：输入电压低于电源的最低启动电压，或输入线路压降过大;负载电流超过额定值导致电源进入限流或降额状态;输出端滤波电容老化，等效串联电阻增大，带载后纹波增大、平均电压下降。
带载能力下降的原因：电源长期在高温环境下运行导致内部电解电容容量衰减;散热不良使电源触发过温保护;负载中存在感性或容性冲击电流，超出电源的瞬态响应能力。
间歇性故障的原因：接线端子接触不良，在温度变化或振动下时通时断;电源内部焊点或元件存在热稳定性问题;环境温度超过电源的降额曲线范围，保护电路周期性触发。
三、排查步骤与注意事项

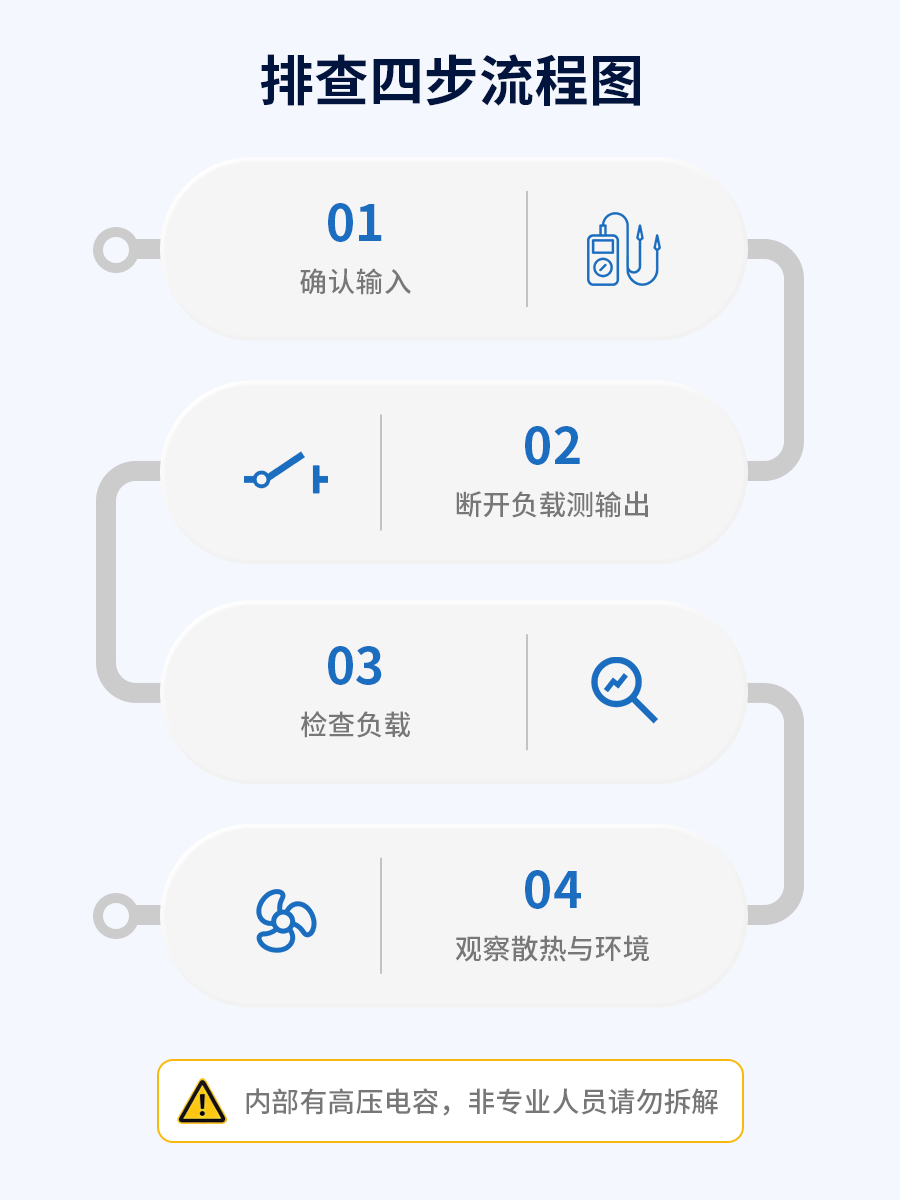

面对故障电源，建议按以下顺序排查，避免盲目拆解。
第一步，确认输入。用万用表测量输入端电压，确认在电源标称输入范围内。检查保险丝、断路器和接线端子。输入侧的故障占相当比例，先排除这一步能省下大量时间。
第二步，断开负载测量输出。将负载断开，测量电源空载输出电压。如果空载正常、带载异常，问题可能在负载侧或电源的带载能力;如果空载也不正常，问题在电源本身或输入侧。
第三步，检查负载。确认负载总功率是否超过电源额定功率，是否存在短路或漏电。感性负载在启动瞬间的冲击电流可能触发电源保护，必要时可分批上电或增加软启动措施。
第四步，观察散热与环境。检查电源的安装间距是否符合要求，散热器是否积尘，环境温度是否超出降额范围。电源长期高温运行会加速电容老化，这是带载能力下降的常见原因。
需要特别提醒的是，开关电源内部存在高压电容，断电后仍可能残留电荷。非专业人员不建议拆开外壳检修，以免发生触电危险。电源类产品通常提供保修服务，正常使用损坏可直接联系厂家处理，比自行拆解更稳妥。
四、总结
很多故障的根源在选型阶段就已埋下。功率余量留得太小、输入电压范围选得太窄、散热空间考虑不足，都会在后期以故障的形式暴露出来。
以海凌科NDR系列导轨电源为例，该系列覆盖75W至480W四个功率档，支持90-264Vac全范围交流输入，兼容127-370Vdc直流输入，采用金属外壳自然风冷。选型时按负载功率留20%余量、确认输出电压档位、核对工作温度降额范围，基本可以避开常见的选型陷阱。该系列具备短路、过负载、过电压、过温度保护，其中过负载采用恒流模式，负载异常条件移除后可自动恢复。
日常维护方面，定期清理电源散热器和通风口的积尘、检查接线端子是否松动、确认柜内温度在电源工作范围内，这三项工作能减少相当比例的故障发生。
