  继SiC功率元器件的概述之后,将针对具体的元器件进行介绍。首先从SiC肖特基势垒二极管开始。

  SiC肖特基势垒二极管和Si肖特基势垒二极管

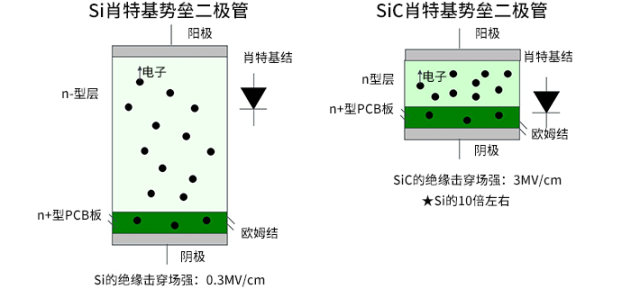

  下面从SiC肖特基势垒二极管(以下简称“SBD”)的结构开始介绍。如下图所示,为了形成肖特基势垒,将半导体SiC与金属相接合(肖特基结)。结构与Si肖特基势垒二极管基本相同,其重要特征也是具备高速特性。

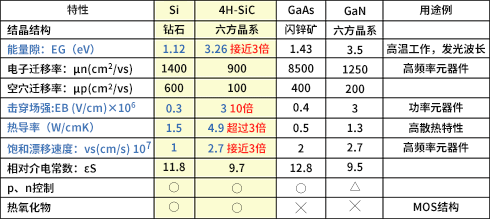

  而SiC-SBD的特征是其不仅拥有优异的高速性还同时实现了高耐压。要想提高Si-SBD的耐压,只要增厚图中的n-型层、降低载流子浓度即可,但这会带来阻值上升、VF变高等损耗较大无法实际应用的问题。因此,Si-SBD的耐压200V已经是极限。而SiC拥有超过硅10倍的绝缘击穿场强,所以不仅能保持实际应用特性且可耐高压。

  ROHM的650V和1200V的SiC-SBD已经实现量产,1700V产品正在开发中。

AMEYA360代理丨ROHM SiC基础篇:SiC-SBD与Si-SBD比较——结构相近,为何SiC能突破200V耐压极限?

  SiC-SBD和Si-PN结二极管

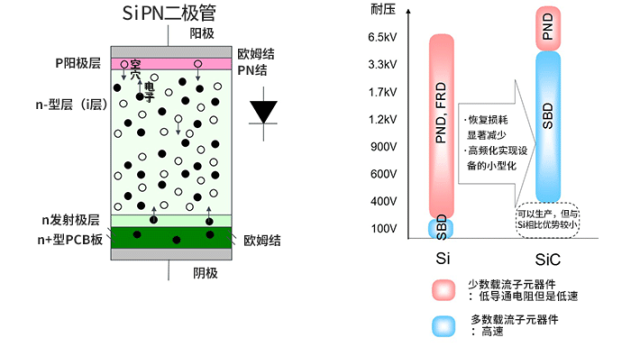

  通过Si二极管来应对SBD以上的耐压的是PN结二极管(称为“PND”)。下图为Si-PN二极管的结构。SBD是仅电子移动,电流流动,而PN结二极管是通过电子和空穴(孔)使电流流动。通过在n-层积蓄少数载流子的空穴使阻值下降,从而同时实现高耐压和低阻值,但关断的速度会变慢。

  尽管FRD(快速恢复二极管)利用PN结二极管提高了速度,但尽管如此,trr(反向恢复时间)特性等劣于SBD。因此,trr损耗是高耐压Si PN结二极管的重大研究项目。此时,开关电源无法对应高速的开关频率也是课题之一。

AMEYA360代理丨ROHM SiC基础篇:SiC-SBD与Si-SBD比较——结构相近,为何SiC能突破200V耐压极限?

  右上图表示Si的SBD、PND、FRD和SiC-SBD耐压的覆盖范围。可以看出SiC-SBD基本覆盖了PND/FRD的耐压范围。SiC-SBD可同时实现高速性和高耐压,与PND/FRD相比Err(恢复损耗)显著降低,开关频率也可提高,因此可使用小型变压器和电容器,有助于设备小型化。

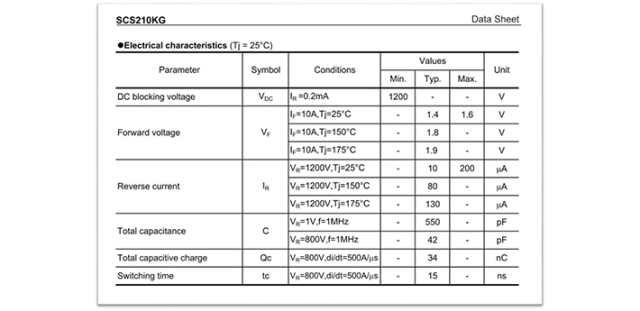

  以下是1200V耐压SiC-SBD技术规格的一部分。后续将针对主要特性进行介绍。

AMEYA360代理丨ROHM SiC基础篇:SiC-SBD与Si-SBD比较——结构相近,为何SiC能突破200V耐压极限?

  面对SiC-SBD和Si-PND的特征进行了比较。接下来比较SiC-SBD和Si-PND的反向恢复特性。反向恢复特性是二极管、特别是高速型二极管的基本且重要的参数,所以不仅要比较trr的数值,还要理解其波形和温度特性,这样有助于有效使用二极管。

  SiC-SBD和Si-PND的反向恢复特性的不同

  首先,反向恢复或恢复是指二极管在呈反向偏置状态时,无法立即完全关断,有时会出现反向电流的现象。trr是其反向电流的流动时间。此时,前文提到SiC-SBD的trr比包含Si-FRD在内的Si-PND高速。下面我们来了解其原因和实际特性。

  简单地说,trr的速度和反向恢复特性的不同是因为二极管构造不同。这就需要谈到在半导体中移动的电子和空穴。先通过波形图来了解SiC-SBD和Si-PND反向恢复特性的不同。

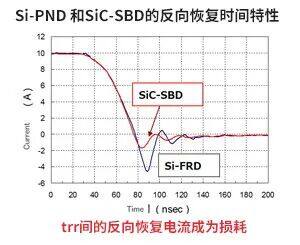

  右侧波形图为SiC-SBD和高速PND即Si-FRD反向恢复时的电流和时间。从波形图可见红色的SiC-SBD反向电流少,trr也短。顺便一提,本特性因为反向电流的损耗而需要进行研究探讨。

AMEYA360代理丨ROHM SiC基础篇:SiC-SBD与Si-SBD比较——结构相近,为何SiC能突破200V耐压极限?

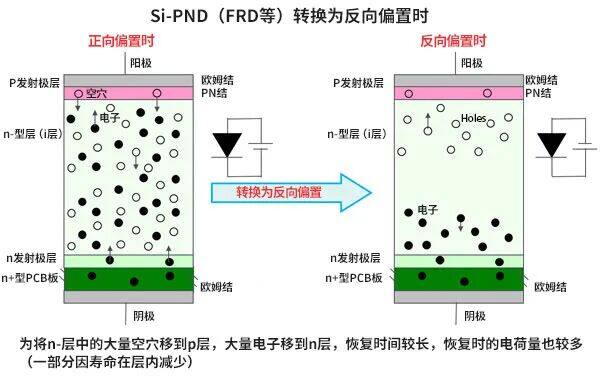

  在这里,通过各二极管的断面图进行介绍。下图为Si-PND的偏置从正向偏置转换为反向偏置时电子和空穴的移动。

  正向偏置时注入载流子,通过空穴和电子的重新结合使电流流动。如果是反向偏置的话,n层的空穴(少数载流子)会花些时间返回p层,到完全返回为止(一部分因为寿命而消失)均有电流流动。这就是反向恢复电流。

AMEYA360代理丨ROHM SiC基础篇:SiC-SBD与Si-SBD比较——结构相近,为何SiC能突破200V耐压极限?

AMEYA360代理丨ROHM SiC基础篇:SiC-SBD与Si-SBD比较——结构相近,为何SiC能突破200V耐压极限?

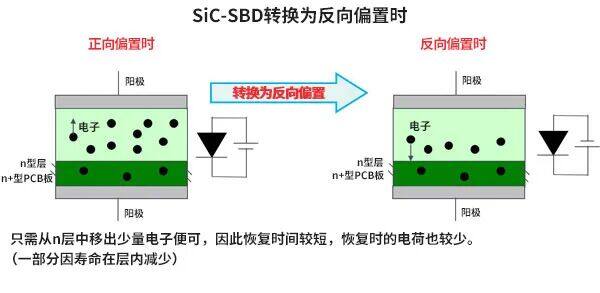

  第2个图为SiC-SBD转换为反向偏置时的示意图。因肖特基势垒结构而不存在PN结,所以没有少数载流子,在反向偏置时n层的多数载流子(电子)只需要返回,因此只需要很少的反向恢复时间,其关断时间比PND明显缩短。

  这种反向恢复时间的差异均因为二极管结构。因此,Si-SBD的反向恢复也是高速。然而,Si-SBD现状的耐压界限是200V左右,在比其更高的电压下不能使用。而使用SiC的话,可以做出超过600V的高耐压SBD。这就是SiC-SBD的一大优点。

  下面是反向恢复特性的温度依赖性和电流依赖性相关数据。

AMEYA360代理丨ROHM SiC基础篇:SiC-SBD与Si-SBD比较——结构相近,为何SiC能突破200V耐压极限?

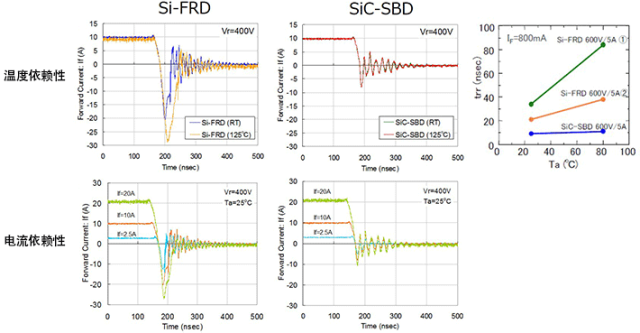

  上段的波形图和图表表示不同温度的不同反向恢复特性。Si-FRD的温度上升时载流子浓度也随之上升,因此需要相应的反向恢复时间。随着室温的增高,反向电流和trr也会变大。而SiC-SBD因为SiC本身基本上没有温度依赖性,所以反向电流特性基本没有变化。将trr的差制作了右上的图表,通过对两种Si-FRD的比较,发现SiC-SBD的trr基本上不存在温度依赖性。

  下段的波形图表示与正向偏置时的正向电流IF的关系。由波形图可观察到SiC-SBD几乎不受影响。

  最后,虽然前面表述为SiC–SBD几乎没有反向电流,在波形图里可明显看出SiC-SBD比Si-FRD少很多,但也不是一点没有。这是因为二极管中寄生的结电容带来的影响。因此,SiC-SBD与Si-PND相比,反向电流并不是零,而是明显减少。

  前面对SiC-SBD和Si-PND的反向恢复特性进行了比较。下面对二极管最基本的特性–正向电压VF特性的区别进行说明。

  SiC-SBD和Si-PND正向电压特性的区别

  二极管的正向电压VF无限接近零、对温度稳定是比较理想的,但事实是不是零、并会受温度影响而变动。为了使大家了解SiC-SBD的VF特性,下面与Si-PND的FRD(快速恢复二极管)进行比较。

AMEYA360代理丨ROHM SiC基础篇:SiC-SBD与Si-SBD比较——结构相近,为何SiC能突破200V耐压极限?

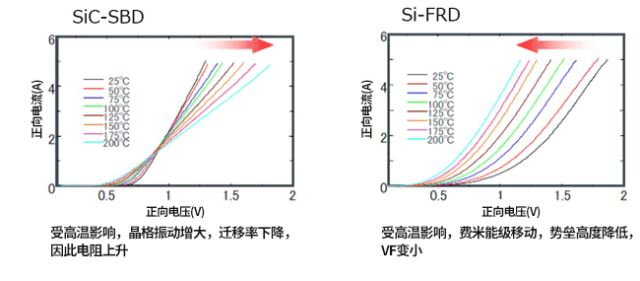

  下图是相对于SiC-SBD和Si-FRD的正向电流IF的VF特性图。是从25℃到200℃按8个级别的温度条件测量的数据。

  SiC-SBD随着温度的上升,IF开始流动,VF有些下降,但因电阻上升,斜率变缓和,在正常使用范围的IF下,VF上升。

  Si-FRD随着温度的上升,VF单纯地下降。如图中的线条轨迹所示,无论哪个温度,斜率基本相同,VF单纯下降。

  这些特性取决于其各自的物理特性和结构,但也各有各的优缺点。刚才提到理想的二极管。那么,Si-FRD的VF随着温度升高而下降,传导损耗减少,看起来好像是好事,但随着VF的下降,IF增加,即使损耗略有下降,但发热増加量更胜一筹,甚至可能陷入VF下降、IF增加的热失控状态。

  而SiC-SBD随着温度升高,VF变高,不会热失控。但是VF上升,因此具有IFSM(瞬间大电流耐受能力)比Si-FRD低的缺点。

  SiC-SBD的VF特性改善

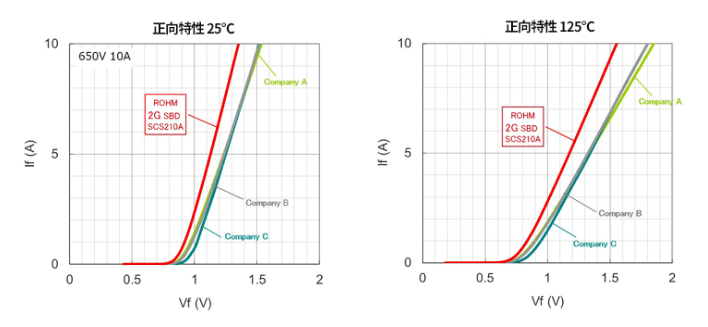

  为提升具有卓越本质的SiC-SBD的特性,使之更加易用,开发了VF降低的新一代产品。ROHM开发了第2代系列产品。ROHM的第1代产品及其他公司类似产品的VF当IF=10A时为1.5V,而第2代产品的VF低至1.35V。下图是参考值,是25℃和125℃时的IF vs VF示意图。

AMEYA360代理丨ROHM SiC基础篇:SiC-SBD与Si-SBD比较——结构相近,为何SiC能突破200V耐压极限?

  红色线条是ROHM第2代SiC-SBD的VF特性。

  trr和VF损耗相关的研究

  本篇介绍了SiC-SBD和Si-FRD的VF特性区别,下面看一下包括前篇的trr特性在内的损耗相关内容。

  为对SiC-SBD进行说明,对trr和VF进行了与Si-PND(FRD)的比较,这是有原因的。左下图是本章开头对Si二极管和SiC二极管的耐压范围进行说明时使用的。关键在于,Si-PND/FRD和SiC-SBD的耐压范围基本相同,可用于相同应用。SiC-SBD是新的元器件,换个说法可以说,现有Si-PND/FRD覆盖的范围基本上都可以用SiC-SBD替换。

  尤其是高速性很重要的应用等,在Si-FRD和SiC-SBD两者间权衡时,要想选出最适当的二极管,需要理解两者的特性。另外,毋庸置言,在探讨事项中“损耗降低”是最重要的课题。

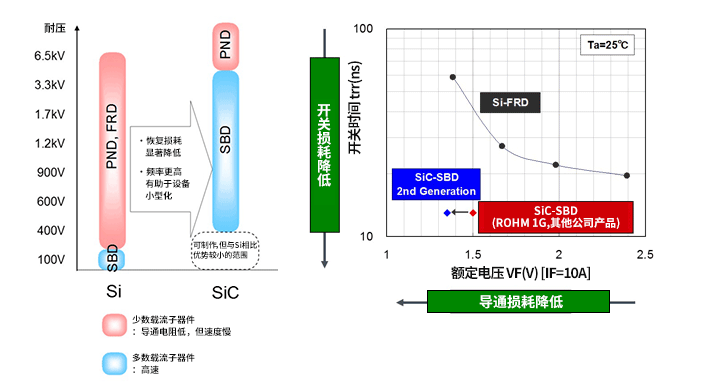

  前篇的trr对应开关损耗,本篇的VF对应传导损耗。关于Si-FRD和SiC-SBD,右下图是这两种损耗的情况。

AMEYA360代理丨ROHM SiC基础篇:SiC-SBD与Si-SBD比较——结构相近,为何SiC能突破200V耐压极限?

  trr越快VF越低,综合损耗越小。Si-FRD是trr越快,VF反而增加。而第2代SiC-SBD在保持传统SiC-SBD高速trr的基础上,将VF从1.5V降低到1.35V。

  在目前情况下,功率Si-FRD和SiC-SBD中,第2代SiC-SBD最具有降低损耗的可能性。
