　　继前篇结束的SiC-SBD之后，本篇进入SiC-MOSFET相关的内容介绍。功率转换电路中的晶体管的作用非常重要，为进一步实现低损耗与应用尺寸小型化，一直在进行各种改良。SiC功率元器件半导体的优势前面已经介绍过，如低损耗、高速开关、高温工作等，显而易见这些优势是非常有用的。本章将通过其他功率晶体管的比较，进一步加深对SiC-MOSFET的理解。

　　SiC-MOSFET的特征

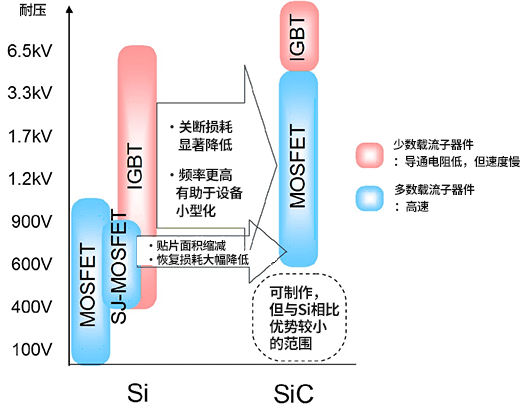

　　SiC-SBD的章节中也使用了类似的图介绍了耐压覆盖范围。本图也同样，通过与Si功率元器件的比较，来表示SiC-MOSFET的耐压范围。

　　目前SiC-MOSFET有用的范围是耐压600V以上、特别是1kV以上。关于优势，现将1kV以上的产品与当前主流的Si-IGBT来比较一下看看。相对于IGBT，SiC-MOSFET降低了开关关断时的损耗，实现了高频率工作，有助于应用的小型化。相对于同等耐压的SJ-MOSFET(超级结MOSFET)，导通电阻较小，可减少相同导通电阻的芯片面积，并显著降低恢复损耗。

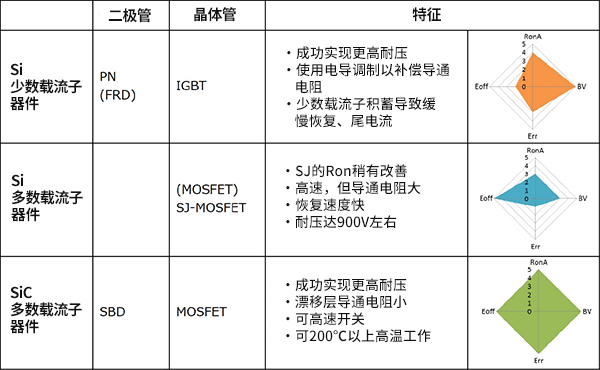

　　下表是600V～2000V耐压的功率元器件的特征汇总。

　　雷达图的RonA为单位面积的导通电阻(表示传导时损耗的参数)，BV为元器件耐压，Err为恢复损耗，Eoff为关断开关的损耗。SiC已经很完美，在目前情况的比较中绝非高估。

　　继前篇内容，继续进行各功率晶体管的比较。本篇比较结构和特征。

　　功率晶体管的结构与特征比较

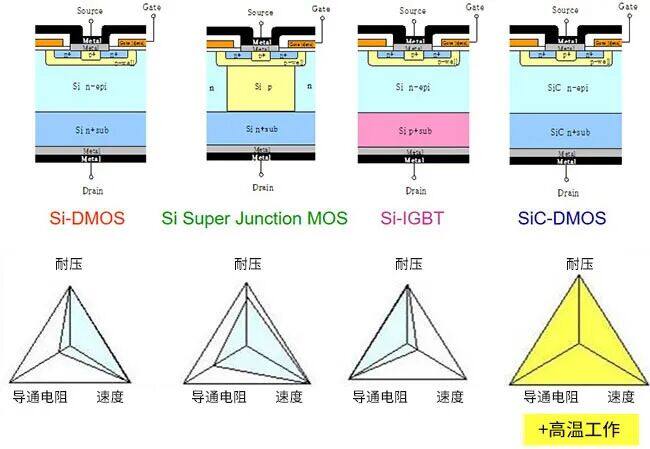

　　下图是各功率晶体管的结构、耐压、导通电阻、开关速度的比较。

　　使用的工艺技术不同结构也不同，因而电气特征也不同。补充说明一下，DMOS是平面型的MOSFET，是常见的结构。Si的功率MOSFET，因其高耐压且可降低导通电阻，近年来超级结(Super Junction)结构的MOSFET(以下简称“SJ-MOSFET”)应用越来越广泛。关于SiC-MOSFET，这里给出了DMOS结构，不过目前ROHM已经开始量产特性更优异的沟槽式结构的SiC-MOSFET。具体情况计划后续进行介绍。

　　在特征方面，Si-DMOS存在导通电阻方面的课题，如前所述通过采用SJ-MOSFET结构来改善导通电阻。IGBT在导通电阻和耐压方面表现优异，但存在开关速度方面的课题。SiC-DMOS在耐压、导通电阻、开关速度方面表现都很优异，而且在高温条件下的工作也表现良好，可以说是具有极大优势的开关元件。

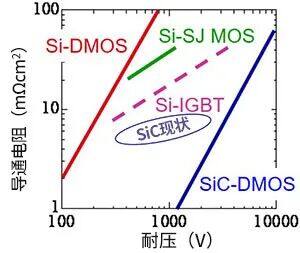

　　这张图是各晶体管标准化的导通电阻和耐压图表。从图中可以看出，理论上SiC-DMOS的耐压能力更高，可制作低导通电阻的晶体管。目前SiC-DMOS的特性现状是用椭圆围起来的范围。通过未来的发展，性能有望进一步提升。

　　从本文开始，将逐一进行SiC-MOSFET与其他功率晶体管的比较。

　　本文将介绍与Si-MOSFET的区别。尚未使用过SiC-MOSFET的人，与其详细研究每个参数，不如先弄清楚驱动方法等与Si-MOSFET有怎样的区别。在这里介绍SiC-MOSFET的驱动与Si-MOSFET的比较中应该注意的两个关键要点。

　　与Si-MOSFET的区别：驱动电压

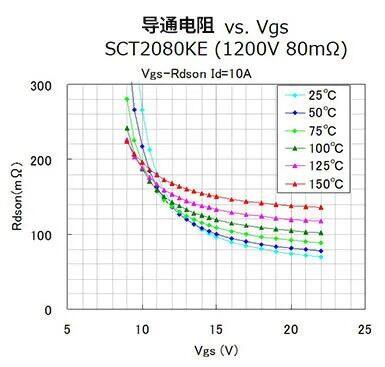

　　SiC-MOSFET与Si-MOSFET相比，由于漂移层电阻低，通道电阻高，因此具有驱动电压即栅极-源极间电压Vgs越高导通电阻越低的特性。下图表示SiC-MOSFET的导通电阻与Vgs的关系。

　　导通电阻从Vgs为20V左右开始变化(下降)逐渐减少，接近最小值。一般的IGBT和Si-MOSFET的驱动电压为Vgs=10～15V，而SiC-MOSFET建议在Vgs=18V前后驱动，以充分获得低导通电阻。也就是说，两者的区别之一是驱动电压要比Si-MOSFET高。与Si-MOSFET进行替换时，还需要探讨栅极驱动器电路。

　　与Si-MOSFET的区别：内部栅极电阻

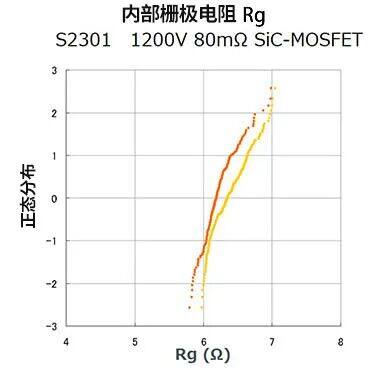

　　SiC-MOSFET元件本身(芯片)的内部栅极电阻Rg依赖于栅电极材料的薄层电阻和芯片尺寸。如果是相同设计，则与芯片尺寸成反比，芯片越小栅极电阻越高。同等能力下，SiC-MOSFET的芯片尺寸比Si元器件的小，因此栅极电容小，但内部栅极电阻增大。例如，1200V 80mΩ产品(S2301为裸芯片产品)的内部栅极电阻约为6.3Ω。

　　这不仅局限于SiC-MOSFET，MOSFET的开关时间依赖于外置栅极电阻和上面介绍的内部栅极电阻合在一起的综合栅极电阻值。SiC-MOSFET的内部栅极电阻比Si-MOSFET大，因此要想实现高速开关，需要使外置栅极电阻尽量小，小到几Ω左右。

　　但是，外置栅极电阻还承担着对抗施加于栅极的浪涌的任务，因此必须注意与浪涌保护之间的良好平衡。

　　SiC-MOSFET在耐压、导通电阻、开关速度及高温工作方面均表现优异，尤其适用于600V以上、特别是1kV以上的高耐压场景，相比Si-IGBT可降低关断损耗、实现高频工作，相比SJ-MOSFET导通电阻更小、恢复损耗显著降低。与Si-MOSFET替换时，需注意驱动电压建议在Vgs=18V前后，且内部栅极电阻较大，应尽量减小外置栅极电阻，同时兼顾浪涌保护。
