上海雷卯丨ISO 21498-2:2024 新规解读(一)：高压部件电气试验改了什么?影响谁?

　　前言

　　2024 年 11 月 22 日，ISO 21498-2:2024《电动道路车辆 B 级电压系统和组件的电气规范和试验 第2部分：组件的电气试验》正式发布，同步撤销 2021 第一版。作为全球新能源汽车高压部件电气试验的国际标准，它的每一次换版都直接牵动零部件企业的测试成本、实验室的设备换代，以及整车厂的零部件采购规范(SOR)。

　　本文为新版标准做一次系统解读：它到底改了什么、通过哪三层机制传导到市场、又对零部件企业、实验室、整车厂、出口合规与成本分别意味着什么。读懂这份标准，才能在新项目立项与认证规划时少走弯路。

　　一、标准是什么?

　　B 级电压部件的电气试验总纲

　　1

　　适用范围与体系定位

　　ISO 21498-2:2024 针对电动汽车电压等级 B(60V–1500V DC)系统的组件电气测试制定详细规范，首次引入短路测试要求，并修订了人工网络(AN)阻抗特性等关键参数。它与 ISO 21498-1:2024《电压子类和特性》共同构成完整技术体系，规范电动道路车辆高压电气系统的设计与测试要求。

　　2

　　三层传导机制

　　ISO 标准本身不能强制任何企业，其市场影响通过三层机制传导：第一层，CQC/SGS 等认证机构采纳;第二层，UN R100 等法规间接引用;第三层，车企 SOR / 企标引用。大众 VW 80300/80303、宝马 LV 123、奔驰 GS 95023 等欧系主机厂采购规范通常写明"符合 ISO 21498-2 最新版"，2024 版发布后主机厂更新 SOR 的周期一般为 6–12 个月，意味着 2025 年下半年起新项目已陆续切到 2024 版。

　　二、发布时间线与市场影响

　　1. 标准演进时间线

上海雷卯丨ISO 21498-2:2024 新规解读(一)：高压部件电气试验改了什么?影响谁?

　　2. 对五类市场主体的影响

　　零部件企业：测试成本与研发周期双升。实验室与设备商：换装潮已启动——AN 供应商宣传"符合 ISO 21498-2:2024 新要求"(阻抗 DAkkS 校准、液冷恒阻、支持 150 kHz 带宽)，国内设备厂在 firmware 内置 2024 版测试库，2025–2026 是高压电性能实验室设备换装窗口期。整车厂：新项目默认2024 版，老项目过渡(在产车型证书有效期内、客户未强制换版可延续 2021 版报告)。出口合规：欧系> 北美 > 国内(欧系 SOR 更新最快，北美更多沿用 LV 123 与企标，国内看 CQC 何时发文)。成本传导：短期涨、长期降——短期新增短路测试+设备换装+报告重出，单部件认证成本预计上升 15%–30%(设备摊销为主);长期看标准目标本就是统一电压子类、减少规格碎片化，3–5 年维度规模效应摊薄前期成本。上海雷卯电子(LEIDITECH)已同步更新高压防护器件库，帮助客户平滑过渡到 2024 版。

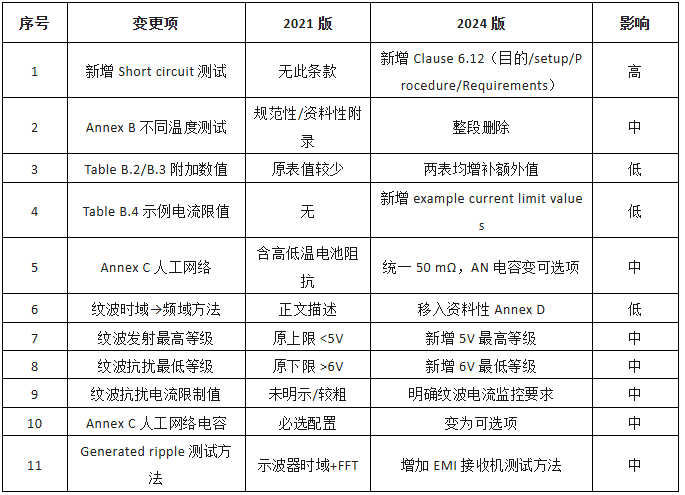

　　三、主要变化清单

上海雷卯丨ISO 21498-2:2024 新规解读(一)：高压部件电气试验改了什么?影响谁?

　　四、实验室执行注意事项

　　针对测试实验室，2024 版实际执行需注意以下几点：纹波发射原上限低于 5V，2024 版要补 5V 这一档;纹波抗扰原下限高于6V，抗扰扫描起点要下延到6V;纹波抗扰新增电流限制值，MCU/DC-DC 在大电流工况下纹波电流易超，须加监控;Annex C 电容变为可选项，老 setup 焊死的电容可拆但报告须注明;仅用示波器不够，实验室若只有示波器，2024 版下需多备一台 EMI 接收机扫发射。

　　结语

　　ISO 21498-2:2024 本身不涉及电气安全与 EMC，而是与安规、EMC 共同构成高压部件的三维协同验证体系。短期看，高压部件电气测试环境、高压电路功能设计、关联 EMC/安规方案都需升级，集中投入成本不小;长期看，规模效应、研发效率提升、设计与能源解耦的收益巨大。建议零部件设计生产方尽早依据新版标准规划高压电气及 EMC、安规方案升级。

上海雷卯丨ISO 21498-2:2024 新规解读(一)：高压部件电气试验改了什么?影响谁?


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
