  70MHz~6GHz宽带捷变收发:芯动神州TRX9361/TRX9363的四大应用版图

  ——从SDR开源生态到小基站、无人机图传与测试测量,一颗芯片的平台化路径

  70MHz到6.0GHz,200kHz到56MHz。把这两个数字放在一起,意味着一颗10mm×10mm的芯片可以覆盖从短波到C波段的绝大多数无线制式——窄带物联网、4GLTE、Wi-Fi、无人机图传、专用数据链,都落在同一个频率和带宽窗口里。芯动神州推出的TRX9361与TRX9363正是按这个思路设计的宽带RF捷变收发器:一颗芯片集成完整射频收发链路,靠软件配置切换频段、带宽和双工方式。本文盘点这对“双子星”的四大应用版图。

芯动神州丨TRX9361与TRX9363应用全景

  它到底改变了什么:射频前端的高度集成

  TRX9361/TRX9363采用直接变频(零中频)架构:接收侧RF信号经低噪声放大器和I/Q混频器直接搬到基带,数字化后交给可编程抽取滤波器和128抽头FIR;发射侧是镜像的反向链路。频率合成器、自动增益控制(AGC)、直流失调校正、正交校正全部集成在片内,FPGA或SoC拿到手的已经是干净的数字I/Q基带数据。“捷变”是另一个关键词。片内小数N分频频率合成器让本振可以在全频段内以2.4Hz的步长精确驻留,换频点、换带宽、换双工方式(TDD/FDD)都是写寄存器的事。一套硬件靠软件配置覆盖多种制式——这正是软件定义无线电(SDR)的初心。

  版图一:SDR 与开源生态

  过去十余年,口袋式SDR学习模块让射频实验走进了大学课堂和爱好者桌面:USB供电的小板子配合MATLAB、GNURadio等开源软件,就能收FM广播、追踪1090MHz的ADS-B航班信号、接收气象卫星云图。专业开发侧,基于FPGA的SDR平台则支撑着大量科研原型与教学实验。这类平台对收发器的要求恰好是TRX9361/TRX9363的基本盘:宽频段覆盖、带宽连续可调、CMOS/LVDS数字接口与主流FPGA直连。基于主流9361方案的开源驱动(no-OS、libiio)可以直接复用,二次开发的工作量集中在基带算法层——对SDR团队来说,这意味着射频侧几乎“零适配”。

  版图二:小基站与蜂窝通信

  TRX9361/TRX9363的定位就是3G/4G基站射频前端,尤其是毫微微蜂窝、微微蜂窝和微蜂窝这类小基站。小基站的约束很明确:体积和功耗预算紧,还要支持多频段、多制式。2×2MIMO、TDD/FDD双工、最高56MHz通道带宽恰好覆盖4GLTE单载波的需求。片内集成的正交校正、直流失调校正和AGC,让整机厂不必在数字基带里再补这些功能,射频单元的开发周期直接缩短。一颗收发器加一颗FPGA,就是小基站射频部分的完整物理层。

  版图三:无人机图传与点对点无线链路

  无人机高清图传的要求很苛刻:时延要低、抗干扰要强、距离和速率还要能折中。基于TRX9361的成熟做法是配合FPGA做自适应调制——链路条件好用16QAM提速率,条件差退到QPSK保距离;遇到干扰则快速跳频躲开,捷变合成器支持快速锁定,让跳频图案有足够细的频率颗粒度。同一思路也用于点对点多业务无线回传。这类链路过去要用分立收发机加频率合成器拼凑,现在单颗收发器就能覆盖射频到基带的全部转换。目前TRX9361已在无人机图传、智能仓储AGV通信等项目中落地验证。

  版图四:雷达、频谱监测与测试测量

  宽带加捷变的组合同样适配测量类场景。频谱监测接收机追求“一台设备覆盖宽频段”,70MHz到6.0GHz的单片覆盖砍掉了传统方案的多级前端堆叠;通信测试仪表要求信号发生与信号分析一体,双通道收发配合片内TX功率监控器(动态范围≥66dB、精度1dB),天然支持自环校准;雷达与科教领域的波形实验平台,则利用快速换频和多器件同步能力做捷变频波形与相干多通道采集。

  TRX9361 还是 TRX9363?分工其实很清晰

  TRX9361与TRX9363不是高低配竞争,而是按频段和带宽分工。TRX9363把频率范围收窄到325MHz至4GHz、带宽收窄到20MHz,换取更聚焦的成本结构,适合点对点通信、蜂窝小基站、通用无线电等不需要低频段和超宽带的场合;TRX9361则覆盖全频段全带宽,留给“一颗芯片包打天下”的平台型产品。

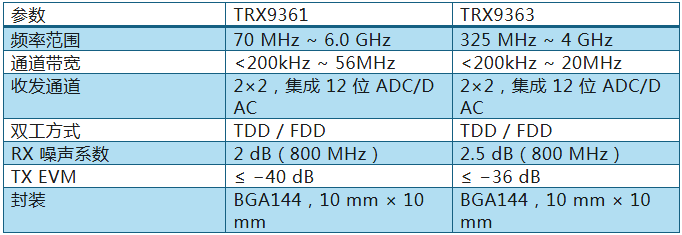

  芯动神州TRX9361与TRX9363的关键规格如下:

芯动神州丨TRX9361与TRX9363应用全景

  选型逻辑很直接:应用频段在325MHz以上、带宽不超过20MHz,TRX9363是更经济的选择;需要325MHz以下频段或20MHz以上带宽,则选TRX9361。

  平移与供货:不改板,不换代码

  对已经在用主流9361方案的项目,迁移成本是第一考量。TRX9361/TRX9363与主流方案引脚兼容,现有PCB可原位替换验证;寄存器配置一致,FPGA驱动代码和SPI配置序列可以直接复用,基于开源驱动的上位机软件照常工作。加上本土FAE团队对PCB评审、校准配置和量产导入的直接支持,替换验证的周期可以压得很短。对正在做SDR平台、小基站或测试仪表的团队,这意味着供应链多一个稳定选项,而设计资产零浪费。

  结语

  宽带捷变收发器十余年长盛不衰,靠的不是某一项极限指标,而是“平台化”:一套硬件靠软件配置覆盖从短波到C波段、从窄带物联网到宽带LTE的绝大多数场景。射频前端的竞争,早已从“谁的器件多”变成“谁的生态完整、谁的供应链稳”。TRX9361/TRX9363给国内工程师的答案是:熟悉的那颗“默认选项”,如今有了本土版本——而且不需要修改设计。

芯动神州丨TRX9361与TRX9363应用全景


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)

在线留言询价
