上海雷卯丨ESD打不过，别急着换器件：先看你TVS摆哪了

　　你画板时把ESD器件贴着接口放了，以为稳了;结果测试员一打接触放电 8kV，板子直接复位。两个人互相甩锅——硬件说"器件没问题"，测试说"就是你的板子不行"。

　　其实问题常常不在器件本身，而在回流路径：TVS 把静电能量泄放掉的前提，是它得有一条"就近、低阻抗"的回家路(地)。你地线绕了半块板、还跟敏感信号共线，等于泄压阀装了，排水管堵了。

　　这篇文章，硬件看"怎么摆怎么选"，测试看"怎么定位怎么改"，一篇两用。

　　一.先搞懂：ESD 进来之后往哪走

　　把电路想象成一套带水压的管路：

　　●接口(USB/HDMI/RJ45)= 水龙头，静电从这儿灌进来

　　●TVS = 泄压阀，电压一超阈值就瞬间开闸，把过压能量旁路掉

　　●地平面 = 排水渠，泄掉的能量要走这条渠回电源负极

　　●后级 IC = 下游精密仪表，最怕被高压反灌

　　很多人只盯"泄压阀够不够大"(选型对不对)，却忘了排水渠堵了，水还是会漫进仪表间。TVS 钳位电压再低，如果回流路径阻抗大、绕路远，残压照样把 IC 打挂。

　　一句话：ESD 防护 = 对的器件 × 对的回流路径，缺一不可。

　　二.设计视角硬件工程师怎么摆、怎么选

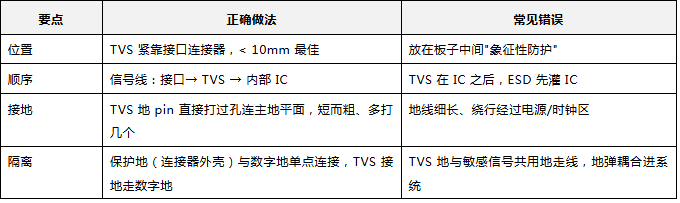

　　1. Layout 四条铁律(照抄)

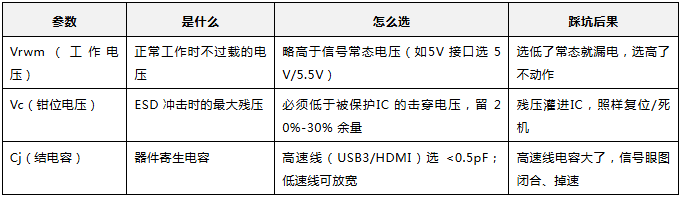

　　2. 选型看三个参数，好难搞清楚(别只看"5V")

　　经验值：USB 3.2 / Type-C(5–10Gbps)选 Cj<0.5pF;USB 2.0(480Mbps)可放宽到 <1.5pF;汽车 CAN/LIN(12/24V 系统)重点看 Vrwm 和峰值脉冲功率 Pppm，必要时 TVS + GDT 分级防护。

　　3. 封装也影响回流

　　同样的芯片，DFN1006 比 SOD-323 寄生电感小、回流路径短。高速或空间紧张处优先选小封装;功率浪涌场景(Surge)则要选散热和 Pppm 够的封装，别用小封装硬扛大能量。

　　三.测试视角：测试人员怎么定位根因?

　　现象：接触放电8kV，板子复位;空气 15kV 直接挂。

　　定位三步法：

　　1. 看复位时机：瞬间复位多半是电源/地弹耦合，软死机可能是信号线残压进了 IO。先判断能量走的是"地"还是"信号"。

　　2. 查回流路径：用 TDR 或电流探头看 TVS 到地的环路。环路长、过孔少 = 阻抗高 = 防护失效。十次里有六七次，TVS 离接口太远、地走线绕行就是元凶。

　　3. 扫频谱看模式：辐射峰值在高频段(几百 MHz 以上)往往和 Layout 寄生/结电容有关;低频段超标更可能是滤波和接地问题。

　　三种最常见的"假防护"Layout(对照自查)

　　TVS 放在 MCU 旁边，接口到 TVS 之间裸奔 2cm → ESD 先到 IC

　　TVS 地pin 只一个细过孔，还串了一段电源铺铜 → 回流阻抗高

　　保护地与数字地多点直连，ESD 能量在板内乱窜 → 地弹击穿多处

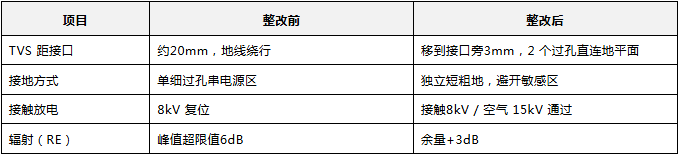

　　四.整改前后对比(示意)

　　某客户板卡，接触放电8kV 即复位：

　　器件料号没换，只动了位置和地——这就是"回流路径"的含金量。

　　五.四套消费类接口方案与料号速查

　　前面讲方法，这一节给结论。下面四套是雷卯EMC 实验室在消费类接口上的常用方案，按速率从低到高排列，每套给出方案图、参数要求、可直接下单的料号。图里标的是器件在电路中的实际位置，照着摆即可。

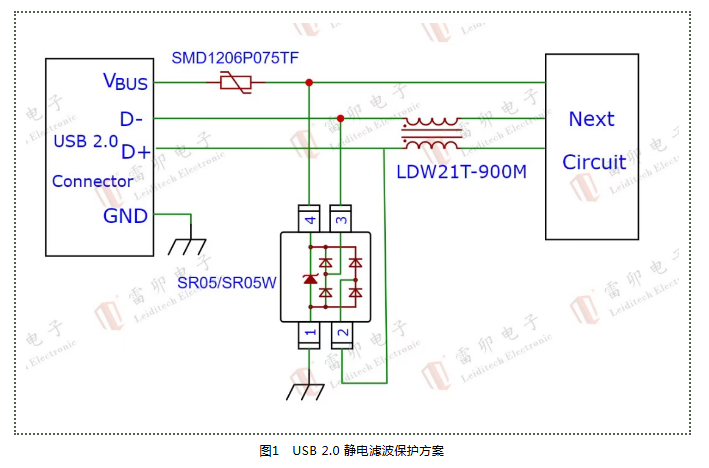

　　1、 USB 2.0 接口(480Mbps)

　　参数要求：速率480Mbps，结电容放宽到 5pF 以内即可，不必为低容多花钱。D+/D- 用双路低容器件;VBUS 是电源不是信号，串一颗自恢复保险丝(PTC)做过流;差分线上串共模电感，顺带把共模干扰滤掉。

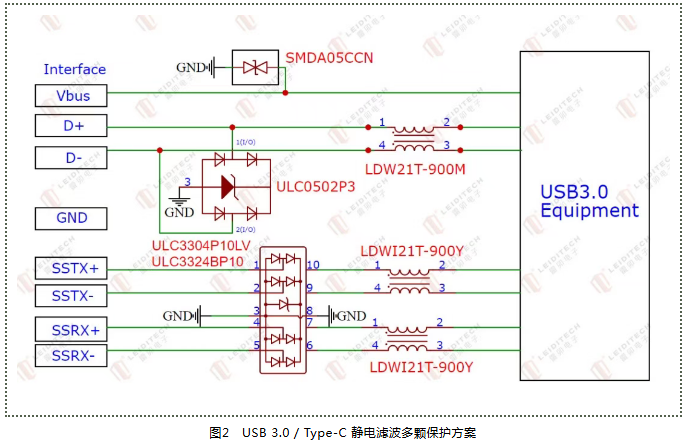

　　2、Type-C / USB 3.0 接口(5Gbps)

　　参数要求：SSTX/SSRX 差分对跑到 5Gbps，结电容必须压到 1 pF 以下，否则眼图直接闭合。分三路分别处理：Vbus 单独一颗大电流器件(电源不怕容值，怕的是扛不住浪涌);D+/D- 用双路 0.5pF 器件;两组高速差分各用一颗四通道阵列。

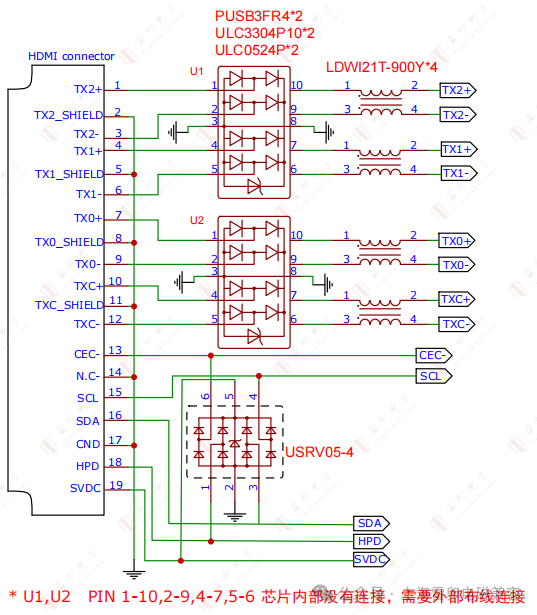

　　3、HDMI 2.0 接口

　　参数要求：HDMI 2.0 是 4 对 TMDS 差分加一组控制线。差分对用四通道阵列一次守 4 条线，控制线(CEC / SCL / SDA / HPD / SVDC)速率低，用一路通用四通道器件就够。注意一个坑：这类阵列芯片的 1-10、2-9、4-7、5-6 脚内部不连通，必须外部布线连上，不少"装了没用"的案例就栽在这里。

　　图3　HDMI 2.0 静电滤波保护方案

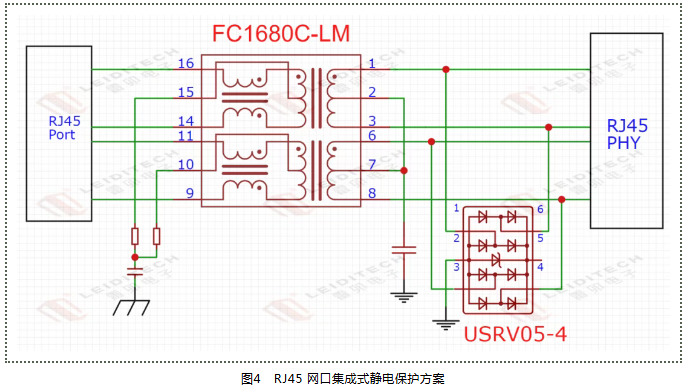

　　4、RJ45 网口(百兆 / 千兆)

　　参数要求：网口自带网络变压器，这里最容易搞反的一点是：ESD 器件要放在 PHY 侧(变压器次级)，不是线缆侧。放线缆侧的话，静电会先打穿变压器再进PHY，等于白装。差分线走线阻抗控好，器件紧贴 PHY 的差分管脚摆。

　　四张图看下来有个共同点：器件都紧贴接口，地都就近回流，没有一处把TVS 扔在板子中间。回到开头那句话——对的器件 × 对的回流路径，缺一不可。

　　六.收藏清单：TVS 防护 Layout 自查5条

　　1. TVS 是否在接口 10mm 内?

　　2. 信号顺序是否为 接口 → TVS → IC?

　　3. TVS 地是否短粗直连主地平面(≥2 过孔)?

　　4. Vc 是否低于被保护 IC 击穿电压并留 20%-30% 余量?

　　5. 高速线 Cj 是否 <0.5pF，且保护地/数字地单点连接?

　　五条全过，ESD 基本一次过;过不了，八成卡在第3条。

　　七.拿不准?我们来帮你初选

　　类似接口防护拿不准——把接口类型、信号速率、通信协议、板上空间发我们，雷卯可以帮你出初选料号(TVS/ESD/EMI 电感)和 Layout 注意点，设计阶段做对，省掉后期整改的返工。
