　　做CAN 节点(汽车或工业现场)，IEC 61000-4-5 浪涌 1kV(线对地)一打，CAN 收发器就挂、总线开始掉帧。你翻资料，看到一堆"TVS + GDT 分级防护"：CAN_H、CAN_L 两根线各要退耦电阻协调两级电压、还要算 GDT 动作后 TVS 会不会被误触发、布局还得拉开间距——板子空间本来就紧，光电压协调就够画半天。

　　有没有不用复杂布线的办法?有。CAN 这种差分总线，直接给 CAN_H、CAN_L 各并联 TSS(半导体放电管)到地，2 个引脚/线、无需退耦、无需分级协调，浪涌来了一合闸把共模过压压到几伏，过去自动复位。雷卯在 CAN 口浪涌防护上推荐的就是这套 TSS 方案。

　　这篇文章把"为什么 TSS 能省掉复杂布线"讲清，给你一套 CAN 口能照抄的极简方案。

　　1.先建立直觉:TSS = 固态自动跳闸开关

　　把防护器件想成三种"保镖"：

　　TVS = 泄压阀：电压超阈值就导通旁路，但残压(Vc)仍偏高(几十伏量级)，且一直"喷"会热

　　GDT(气体放电管)= 老式避雷器：靠气体击穿短路，能扛巨大能量，但动作慢、有续流、会磨损

　　TSS = 固态自动跳闸开关：平时高阻不通;电压超转折电压Vbo 瞬间"合闸"把线短路到地，把过压压到极低的通态电压Vt(仅几伏);浪涌电流退去、低于维持电流Ih 后自动"分闸"复位

　　TSS 集合了 TVS 的"低压钳位"和 GDT 的"扛大能量"，又是固态无磨损——关键是它两端并联即可，不像分级方案那样要算来算去。

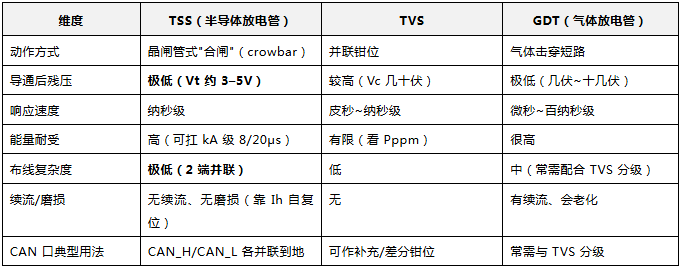

　　2.一张表看懂：CAN 浪涌防护里 TSS / TVS / GDT 各管什么

　　结论：CAN 口单纯"过 1kV 浪涌、别太复杂"，TSS 是简洁度和可靠性都占优的选择——收发器残压被压到几伏，远比 TVS 的几十伏安全。

　　3.为什么 TSS 方案在 CAN 上"不用复杂布线"

　　对比最常见的"TVS + GDT 分级防护"，TSS 简单在三点：

　　1. 不用退耦电阻(decoupling)

　　分级方案里，GDT 和 TVS 之间要串退耦电阻/电感，让 GDT 先动作、残压再交给 TVS——这颗元件既要限流又不能影响 CAN 信号，难调。TSS 自己就完成"触发→低压钳位"，CAN_H、CAN_L 各一颗并联，没有这一级。

　　2. 不用做两级电压协调

　　分级方案最头疼的，是算GDT 击穿电压、TVS 残压、收发器耐受三者的配合，算错一级全崩。TSS 直接把线压到 Vt(几伏)，远低于收发器击穿电压，不用协调。

　　3. 不用拉间距、不用分区

　　GDT 动作时有大电流和轻微辐射，布局要拉开。TSS 是固态器件，动作干净，靠近 CAN 连接器正常布即可，也不影响 120Ω 终端电阻。

　　一句话：分级方案是"两道闸 + 协调电路"，TSS 是"每线一道智能闸"——CAN 防护等级够用时，越简单越可靠。

　　4.重点：CAN口的极简方案怎么搭?

　　方案A：CAN_H / CAN_L 各并联 TSS 到地(最省事)

　　两根信号线各一颗TSS 并联到地，把共模浪涌钳到Vt(几伏)

　　CAN 收发器驱动能力有限，浪涌过后电流掉到 Ih 以下，TSS 自动复位，通常无需额外元件——这是 CAN 口最省事的形态

　　TSS 结电容极低，对 CAN(~1Mbps，CAN-FD 可达 5–8Mbps)信号和 120Ω 终端几乎无影响

　　方案B：要更稳，加一颗小串联电阻

　　若节点在强干扰现场、想进一步限流，可在连接器与收发器之间CAN_H/CAN_L 各串一颗几十欧电阻，再接TSS 到地。电阻帮 TSS 限流、也延缓边沿——但核心防护仍是那两颗TSS，没有退耦、没有分级协调。

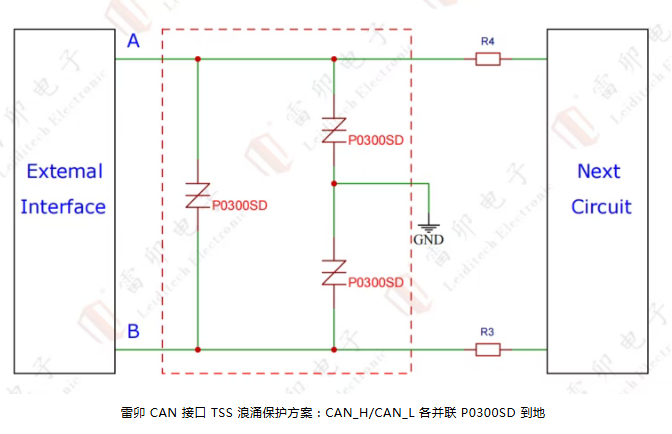

　　下图是雷卯CAN 接口 TSS 浪涌保护方案：CAN_H、CAN_L 各并联 P0300SD 到地，连接器到收发器之间无需退耦电阻、无需两级电压协调，布线 5 分钟搞定，浪涌一次过、通信不掉帧。

　　P0300SD 的关键指标如下：

　　●Vbo(转折电压)：VDRM 25V(Switching 40V max)，高于 CAN 共模范围、低于收发器击穿/耐受电压，留足余量;

　　●Vt(通态电压)：≤4V@2.2A，远低于 TVS 的几十伏，收发器更安全;

　　●Ih(维持电流)：50mA min，CAN 驱动供不出 Ih，浪涌过后自动复位;

　　●浪涌电流(8/20μs)：约 700A(D 系列)，10/700μs 可扛 8kV 组合波，覆盖 1kV 绰绰有余;

　　●C(结电容)：100pF max，对 CAN(≤5–8Mbps)信号与 120Ω 终端影响可控;

　　●封装：SMB(DO-214AA)，车规 AEC-Q101 版本可选。

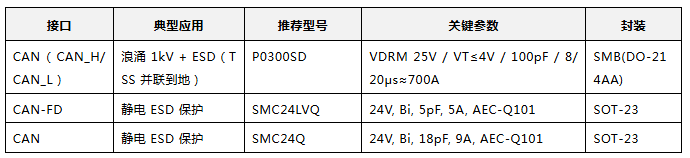

　　CAN 口防护料号：

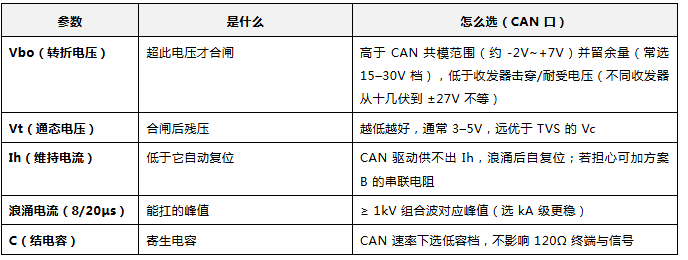

　　5.硬件工程师选型看什么(CAN用TSS五参数)

　　汽车 CAN 认 AEC-Q101;对 1kV 浪涌，优先选 高浪涌电流 + 合适 Vbo 的 TSS。

　　6.测试视角：怎么验CAN 浪涌1kV 一次过

　　现象：IEC 61000-4-5 组合波 1kV(线对地)打 CAN_H 或 CAN_L 对地，收发器不挂、总线不掉帧。

　　验证三步：

　　1. 先确认 TSS 触发：示波器看 TSS 两端残压，合闸后应被压到 Vt(几伏)，而非冲到上百伏——压得住说明 Vbo 选对

　　2. 看复位与通信：浪涌过后量 TSS 回到高阻、CAN 电平恢复;同时跑总线通信，确认无掉帧、无错误帧

　　3. 跑等级：0.5kV 逐级加到 1kV(必要时 2kV)，每级正/负各 5 次，确认收发器与通信都正常

　　常见不过的根因：

　　Vbo 选太高，浪涌没到 Vbo 就先击穿了收发器 → 降 Vbo

　　TSS 浪涌电流余量不足，被打穿 → 换高浪涌档

　　只保护了一根线(如只 CAN_H)，另一根悬着照样挂 → CAN_H、CAN_L 都要各并联

　　7.收藏清单:CAN口TSS防护自查5条

　　1. CAN_H、CAN_L 是否都各并联 TSS 到地(2 端，无退耦)?

　　2. Vbo 是否高于 CAN 共模范围、低于收发器耐受并留余量?

　　3. 合闸后残压是否被压到 Vt(几伏)，而非上百伏?

　　4. 浪涌后 TSS 是否自动复位、总线无掉帧?

　　5. 浪涌电流档是否覆盖 1kV 组合波峰值，车规认 AEC-Q101?
