上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

发布时间：2026-10-19 13:48
作者：AMEYA360
来源：上海雷卯
阅读量：157

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

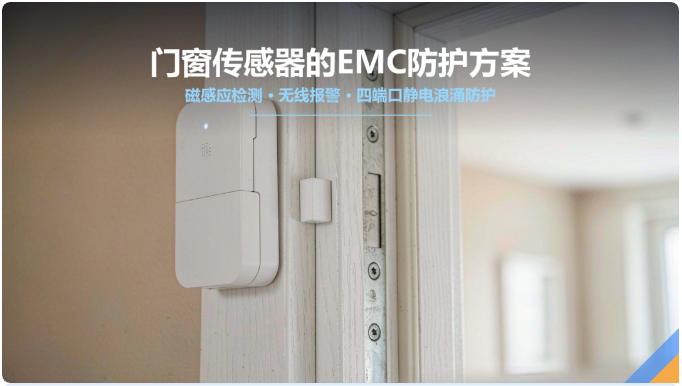

　　门窗传感器装在门框与门扇之间，配合报警主机判断是否有人开门：磁体固定在活动扇，感应组件装在门框，关门时两者对齐。感应元件主流是干簧管(无源磁簧开关)或霍尔元件(有源、可做到更低功耗)，门窗一动，输出状态就翻转。

　　整机其余部分还有微控制器、无线发射模块(Zigbee、低功耗蓝牙、Wi-Fi、433MHz或NB-IoT)、电源、指示灯以及蜂鸣器或LED告警器件，部分型号配备防拆开关与电池电量计。平时整机休眠，纽扣电池或干电池可支撑两到三年;检测到状态变化后，微控制器通过无线模块把报警信息发给网关。

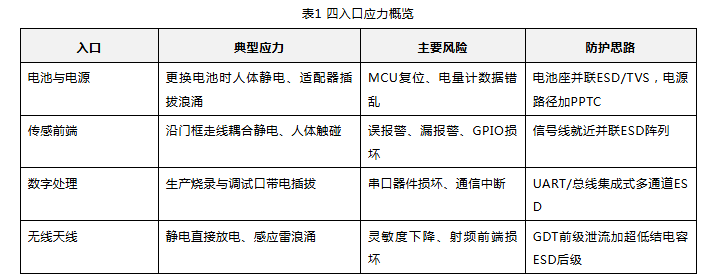

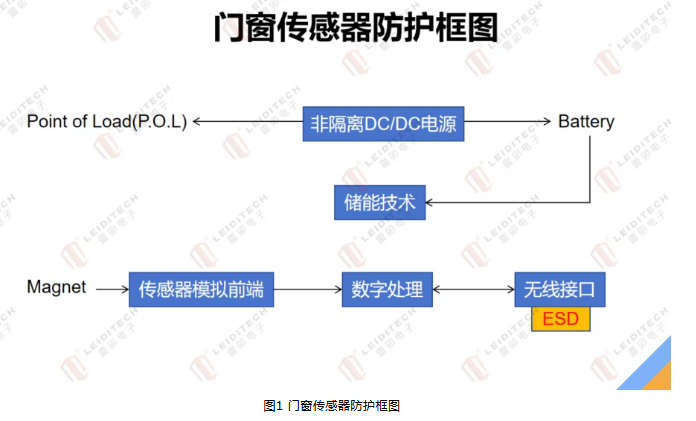

　　整机功耗低、工作电压低，但电磁兼容表现由四个对外入口决定：电池与电源、传感前端、数字处理、无线天线。现场常见的问题是误报警、漏报警、无线掉网、MCU复位、电量显示错乱，严重时感应元件或射频前端直接损坏。图1的防护框图在系统层面明确了这四个入口的防护位置，其中无线接口直接标注了ESD防护位。表1按入口归纳了典型应力、主要风险与防护思路。

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

　　需要通过的EMC标准与定义

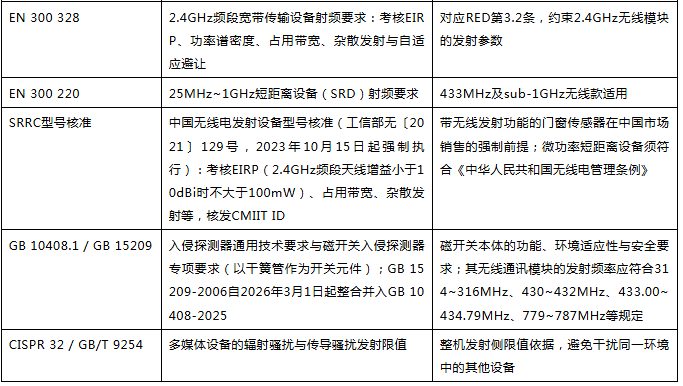

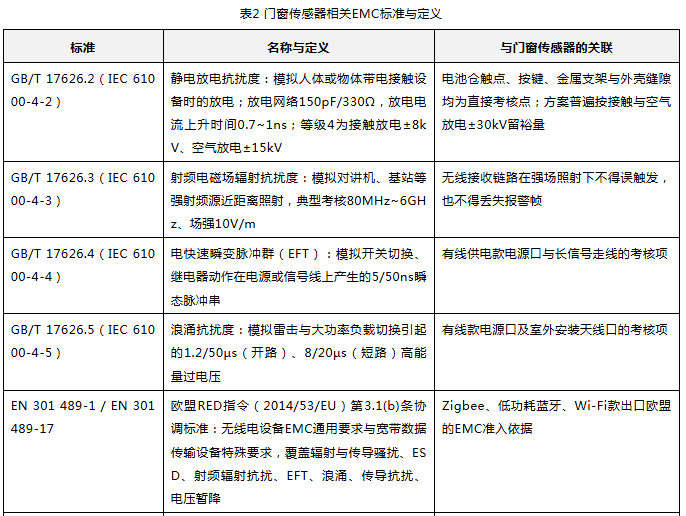

　　门窗传感器的EMC考核分三块：通用电子产品的抗扰度与发射要求、无线发射设备的射频与专用EMC要求，以及安防行业对磁开关探测器的专项要求。主要标准及其定义见表2。

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

　　出口欧盟需同时满足RED指令下的射频与EMC协调标准;在中国市场销售则需先完成SRRC型号核准，并符合GB 10408系列与GB 16796的安全要求。

　　电源入口：电池供电与DC-DC防护

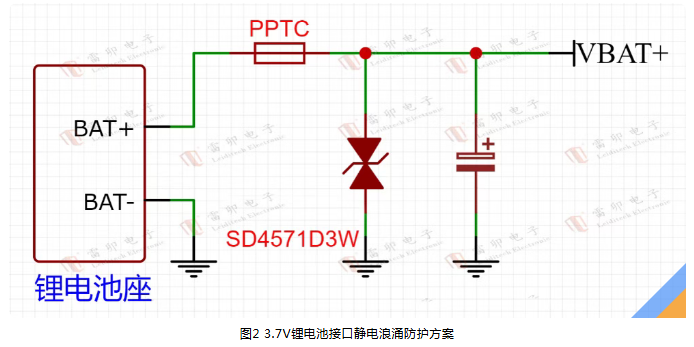

　　电池供电款更换电池时，人体静电会经电池座触点直接进入整机;有线供电款(5V或12V适配器)在插拔瞬间引入浪涌和EFT。图2为3.7V锂电池接口防护方案：在电池座VBAT+与BAT-之间并联PPTC与ESD/TVS器件，使静电与浪涌能量在进入DC-DC之前被钳位泄放。

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

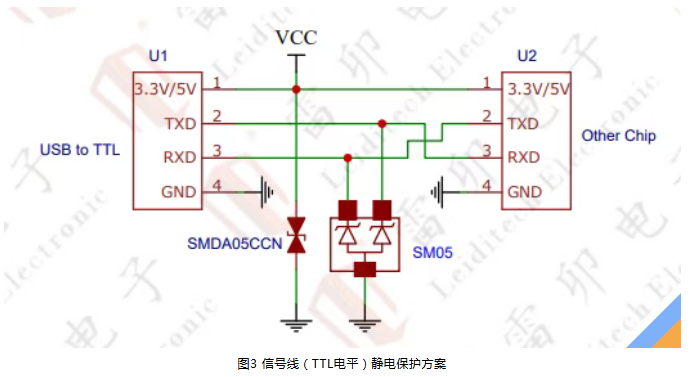

　　可选器件：SMDA05CCN(5V/双向/60pF/±30kV(空气与接触)/30A/DFN1006)与SM05(5V/单向/168pF/±30kV(空气与接触)/30A/双通道/SOT-23)。开关量信号对电容不敏感，选型优先保证钳位电压低、通流能力大;干簧管为无源两线器件，双向器件可覆盖信号线上的两种极性;霍尔元件输出的电源与信号两路需同时覆盖。

　　数字处理入口：MCU总线与调试口防护

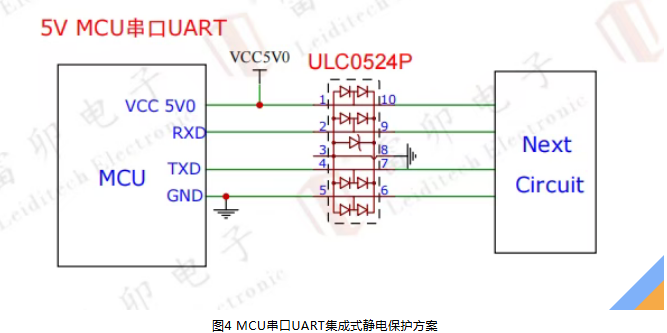

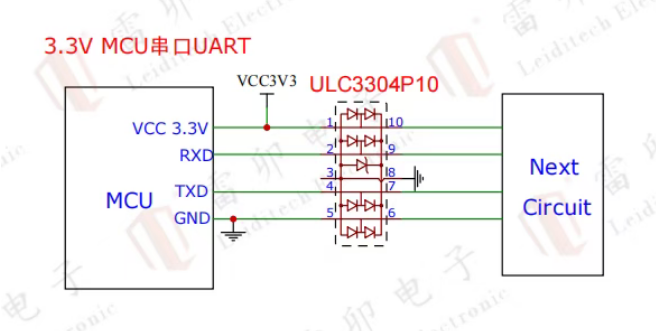

　　生产烧录与维护调试经UART进行，电量计与MCU之间经I2C通信，部分平台还会经SPI外接存储，这些端口在生产与售后环节均属带电插拔场景。图4为MCU串口UART集成式静电保护方案：单颗四通道器件覆盖VCC、TXD、RXD等引脚，满足IEC 61000-4-2等级4(接触放电±8kV、空气放电±15kV)。

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

　　可选器件：ULC3304P10(3.3V/单向/0.45pF/±20kV/4A/4通道/DFN2510-10)与ULC0524P(5V/单向/0.8pF/±30kV(空气)±25kV(接触)/5A/4通道/DFN2510P10)，两款器件的承受能力都高于上述等级4要求。集成式器件可减少占板面积并统一回流焊工艺;3.3V与5V系统需按电压档区分，避免欠压误动作或出现保护盲区。

　　无线天线入口：两级防护架构

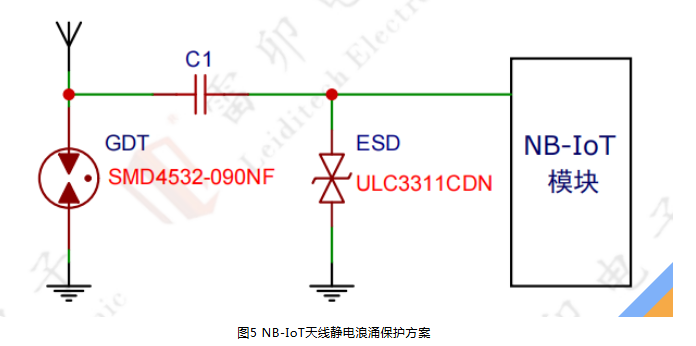

　　天线是整机的射频端口，也是静电与感应浪涌的第一落点，户外安装或金属门窗环境下耦合概率更高。图5为NB-IoT天线防护方案，采用两级架构：前级气体放电管(GDT)泄放大能量浪涌，经隔直电容隔离射频直流工作点，后级超低结电容ESD二极管保护射频模块。

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

　　2.4GHz款(Zigbee、低功耗蓝牙、Wi-Fi)后级可选ULC0511CDN(5V/双向/0.22pF/±30kV/5A/DFN1006)或ULC0542C13(5V/双向/0.13pF/±20kV/3A/DFN1006);NB-IoT与sub-1GHz款后级选ULC3311CDN(3.3V/双向/0.45pF/±25kV(空气)±20kV(接触)/4A/DFN1006)，前级GDT选SMD4532-090NF(90V/双向/2kA/SMD4532)或2R090-5S(90V/双向/5kA/SMD5.5×6)。

　　这里要留意ESD器件的结电容，它直接影响天线匹配，2.4GHz频段一般按0.2~0.5pF选取，否则失配损耗会拉低灵敏度;GDT前端必须配合隔直电容，防止直流工作点经放电管泄漏;整机需通过IEC 61000-4-5浪涌测试时，前级GDT不可省略。

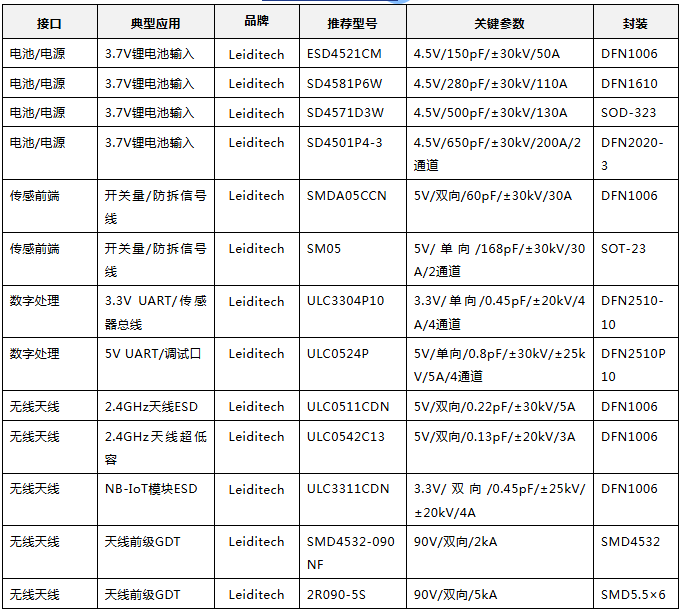

　　防护器件选型总表

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上

　　结语

　　门窗传感器的EMC设计，说到底是分清电池电源、传感前端、数字处理与无线天线这四个对外入口，再按各自的应力配置器件：电源入口按电池电压档选取ESD/TVS并留足浪涌余量;传感前端与数字口以集成式ESD阵列就近钳位;天线入口采用GDT加超低结电容ESD的两级架构，兼顾大能量泄放与射频完整性。选型时先看标准考核等级，再确认钳位电压、结电容与通流能力是否满足，配合结构设计，误报警、漏报警与器件损坏可控制在量产可接受的水平。

上海雷卯丨门窗传感器总误报警？问题可能出在静电防护上


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
