【大电流供电新标杆】帝奥微重磅推出高性能同步降压DCDC-DIO6146

　　随着AI算力下沉、机器视觉普及和存储密度不断提升，不同功率等级的处理器、高速存储等核心负载，对电源提出灵活输出电流选型、高转换效率、快速瞬态响应、小体积高密度布局的严苛需求。

　　帝奥微近期推出的同步降压DC/DC——DIO6146，凭借COT恒定导通时间架构、8/8mΩ超低导通内阻及2mm × 3mm超小封装，在实现10A大电流输出的同时兼顾高效率、快速瞬态响应与完备保护，成为大电流应用的理想供电搭档!

　　DIO6146简介及主要参数

　　DIO6146是高集成度内置功率MOS管的同步降压DC-DC转换器，同封装完全兼容的情况下，可提供6A、8A、10A三档不同输出电流的版本。

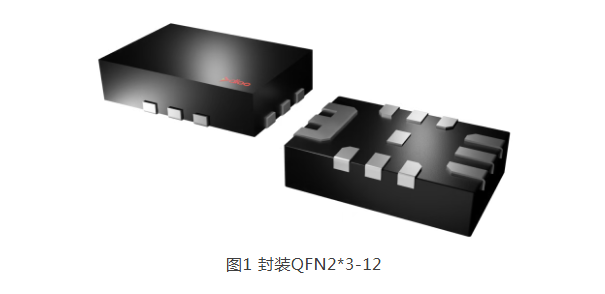

　　DIO6146采用优化的COT(恒定导通时间)架构，兼顾优异瞬态响应与环路稳定性;集成低导通内阻功率MOSFET，有效降低开关转换损耗和导通损耗;支持QFN2*3-12超小封装，可实现紧凑高功率密度PCB设计。

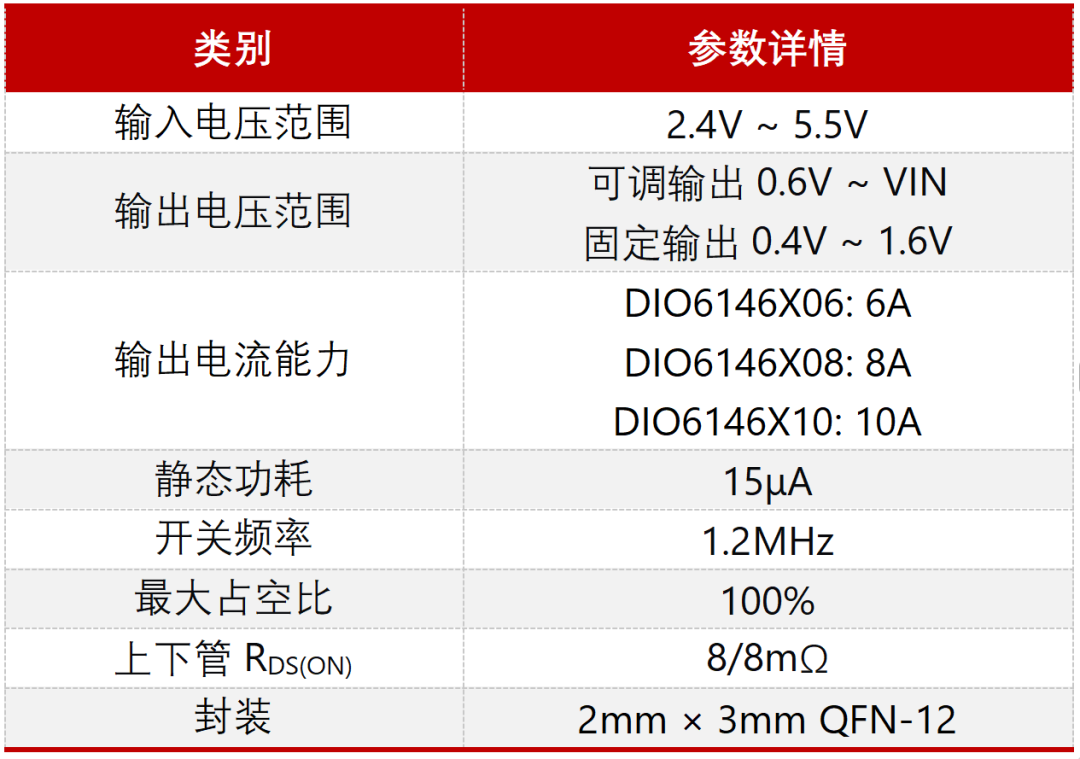

　　产品广泛适配AI计算板卡、光模块、高性能SSD、IPC网络摄像机、工业PC、工控模块、高端消费硬件等大电流应用场景。其核心参数如下：

【大电流供电新标杆】帝奥微重磅推出高性能同步降压DCDC-DIO6146

【大电流供电新标杆】帝奥微重磅推出高性能同步降压DCDC-DIO6146

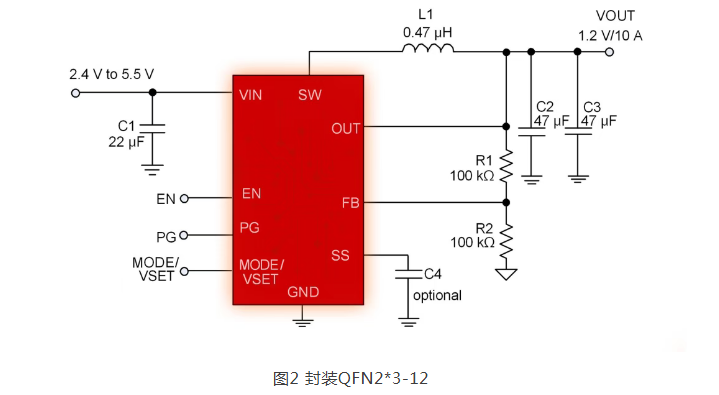

　　DIO6146应用框图

【大电流供电新标杆】帝奥微重磅推出高性能同步降压DCDC-DIO6146

　　DIO6146性能解析

　　DIO6146针对大电流设备“重载满功率运行 + 待机间歇工作”的混合工况进行双重优化，兼顾重载大功率输出与轻载省电需求：

　　重载低导通损耗：内置低阻抗功率MOS，面对重载输出时，可有效降低导通损耗，最高效率可达94%以上(VIN=3.3V，VOUT=1.2V)。

　　智能模式切换：用户可通过MODE引脚切换FPWM模式与PSM模式。在Auto模式下，重载维持1.2MHz固定PWM工作保障转换效率;轻载时自动切换PSM省电模式，低静态功耗，在设备休眠、待机场景下减少电量消耗。

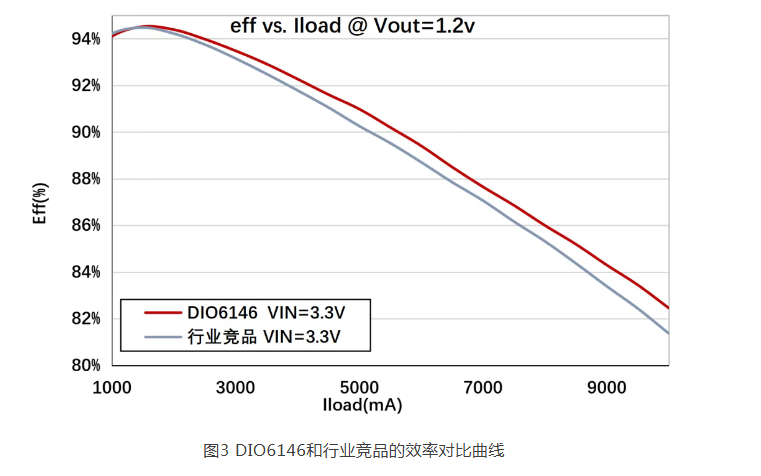

　　DIO6146与行业竞品带载效率解析

【大电流供电新标杆】帝奥微重磅推出高性能同步降压DCDC-DIO6146

　　由于AI处理器、高速存储、图像传感器对电源噪声十分敏感，纹波过高会引发数据读写异常、信号失真等问题。DIO6146在FPWM模式下，芯片维持1.2MHz固定开关频率，配合低ESR陶瓷电容可实现低纹波供电。

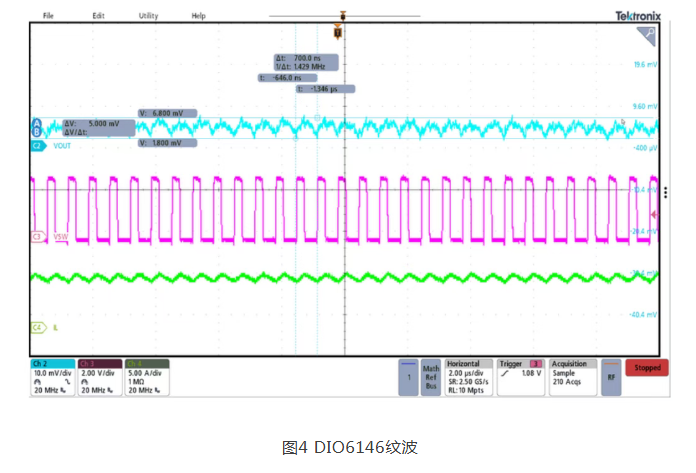

　　如下是DIO6146输出纹波特性表现，在VIN=3.3V，VOUT=0.9V，Iload=6A测试条件下，输出纹波仅有5mV。

【大电流供电新标杆】帝奥微重磅推出高性能同步降压DCDC-DIO6146

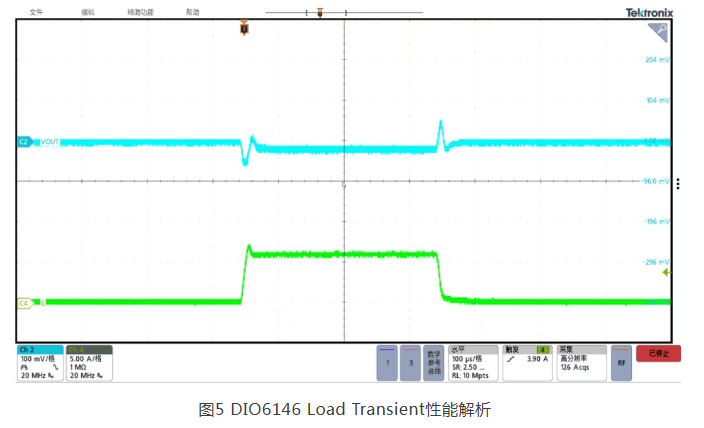

　　AI处理器、高端相机、SSD主控等核心电源轨在工作时往往伴随剧烈的负载突变，若DC/DC动态响应迟缓，电压跌落或过冲将直接影响系统稳定性。DIO6146采用优化的COT恒定导通时间架构，具有非常快的瞬态响应速度，负载突变时无需复杂外部补偿即可快速恢复输出电压。

【大电流供电新标杆】帝奥微重磅推出高性能同步降压DCDC-DIO6146

　　电池供电设备在电量即将耗尽时，输入电压会逼近DC/DC的输出电压，若DC/DC 此时无法完全导通，会造成输出电压跌落，提前触发系统关机，浪费宝贵电量。DIO6146支持 100%占空比，低压差下仍可持续供电;同时15μA的超低静态电流，可最大程度延长待机续航。

　　DIO6146支持Power-Good指示，为系统上电时序与异常监测提供精准信号;支持供短路保护提供Hiccup(打嗝重启)与Latching(锁死)两种模式可选，分别适用于需要自动恢复与需要锁定故障的场景;同时集成可调软启动、过流保护、热关断及约5Ω输出放电功能，并支持外部工作模式控制，全方位保障系统安全可靠运行。

　　从8/8mΩ超低内阻支撑高效率转换、10A大电流输出，到COT架构带来快速动态响应，再到100%占空比低压差运行、完备保护特性，DIO6146以全维度性能优化，完美应对大电流DC/DC应用的核心痛点。其超小 QFN2*3_12 封装与高开关频率，进一步节省PCB Layout尺寸，适配高密度布局需求。

【大电流供电新标杆】帝奥微重磅推出高性能同步降压DCDC-DIO6146
