　　示波器探头在晶振测量中的应用

　　实验背景与测量原理

　　在晶振测量中，探头并非简单的连接工具，而是被测电路的一部分。其电气特性直接决定测量结果的真实性与准确性，错误的选择不仅会导致波形失真，更可能干扰晶振的正常起振与频率稳定。

　　有源晶振：捕捉真实波形

　　核心诉求是还原高速时钟信号的真实形态。需选用高带宽、快上升/下降时间的探头，并采用最短接地路径设计，最大程度减少信号反射、振铃与失真，确保捕获的波形与实际电路一致。

　　无源晶振：规避负载效应

　　最大风险是探头引入的寄生电容会成为振荡回路的负载，导致频率偏移甚至停振。必须选用极低输入电容的探头(如10:1无源探头)，降低对谐振回路的干扰，保证晶振工作在设计的标称频率上。

　　结论：探头的性能指标直接决定了晶振测量的有效性，是确保实验数据准确的关键前提。

　　有源晶振内部集成了振荡电路，能够输出标准的高速时钟信号。测量的核心在于精准捕捉信号的各项关键参数，以此评估其性能稳定性、信号质量以及在电路中的实际表现。

　　测量重点参数：

　　①输出频率

　　信号的基础频率与长期稳定性

　　②边沿特性

　　上升时间与下降时间的快慢

　　③波形幅度

　　高电平与低电平的电压差值

　　④信号完整性

　　过冲幅度、振铃现象及阻尼

　　⑤占空比

　　高低电平在周期内的时间占比

　　⑥时钟抖动

　　信号周期的短期随机波动误差

　　关键探头指标：

　　高带宽性能

　　带宽需覆盖信号基频及各次谐波，确保高频信号不失真还原。

　　快速响应能力

　　探头自身上升/下降时间远小于被测信号，精准捕捉信号边沿。

　　极短接地回路

　　最短地线设计有效减少电磁干扰与信号反射，保证测量精度。

　　无源晶振需依托外部振荡电路与负载电容才能稳定工作，其测量的核心挑战在于如何最大限度地避免测试探头对振荡回路的寄生干扰，确保测量结果真实反映晶振的实际性能。

　　频率偏移风险:

　　探头输入电容叠加至振荡回路总负载中，导致晶振实际工作频率偏离标称值，破坏系统时序精度，引发通信误码或时钟紊乱。

　　振荡状态异常:

　　过量的探头电容会打破振荡回路的相位平衡条件，严重时导致晶振无法起振或中途停振，直接造成MCU或通信模块功能失效。

　　核心原理：晶振负载电容计算公式

　　CL ≈ (C1·C2)/(C1+C2) + Cstray

　　探头输入电容会直接计入寄生电容(Cstray)。探头电容值越大，负载电容偏差越大，对晶振频率稳定性的干扰越显著，因此测量时需选用低电容探头。

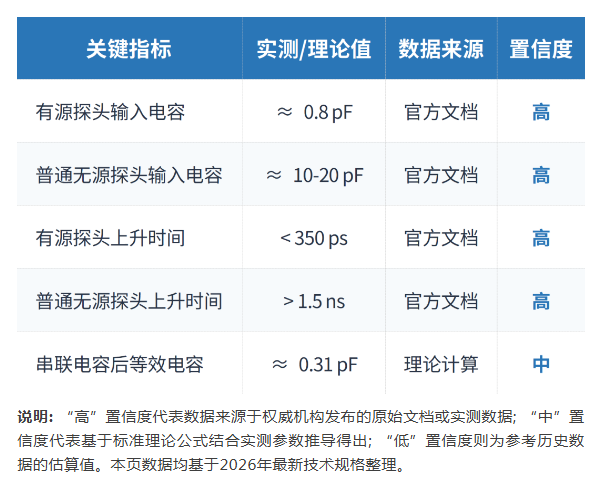

　　探头特性对比分析

　　带宽性能：

　　有源：>1 GHz

　　无源：<500 MHz

　　完整捕捉高频谐波，避免带宽不足导致的波形失真与信号丢失。

　　上升时间：

　　有源：<350 ps

　　无源：>1.5 ns

　　信号延迟极低，精准还原真实边沿速度，对高速跳变测量至关重要。

　　输入电容：

　　有源：~0.8 pF

　　无源：10-20 pF

　　负载效应极小，适合测量高阻抗节点，避免负载过重导致频率偏移。

　　地线长度：

　　有源：<1 cm

　　无源：>10 cm

　　极短地线降低寄生电感，有效抑制高频测量中的振铃、过冲与噪声。

　　价格成本：

　　有源：较高

　　无源：低廉

　　高性能带来高成本，但其精准测量能力对研发调试是必要投资。

　　探头实物参数对比：

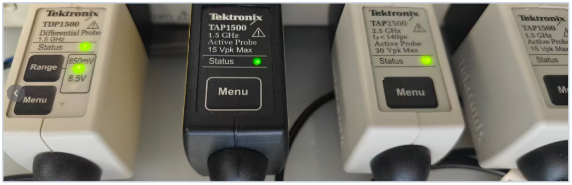

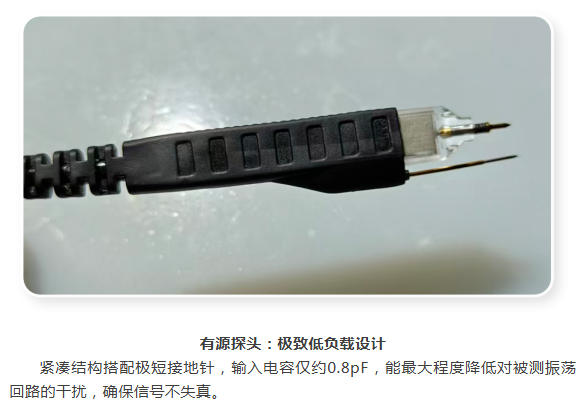

　　有源探头：

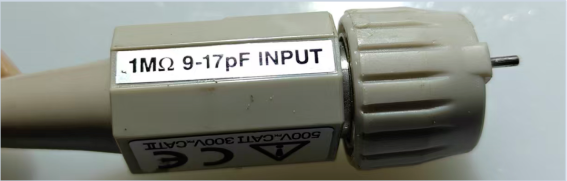

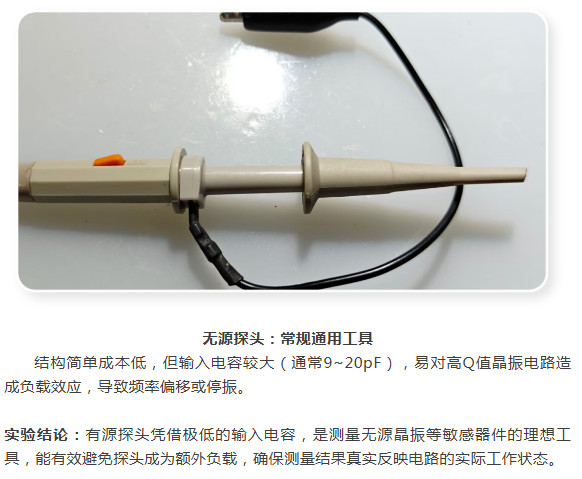

　　无源探头：

　　总结： 有源探头凭借极低的负载效应和优异的高频特性，是高速、精密信号测量的首选工具;无源探头则以高性价比和易用性，适用于低频、一般性调试场景。

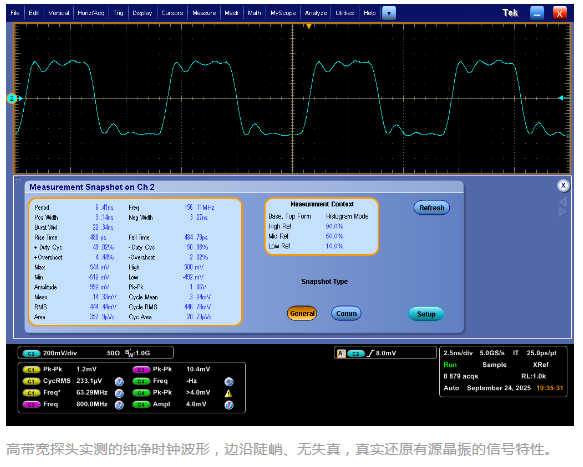

　　高带宽的核心价值：还原真实信号

　　有源晶振的快速边沿包含大量高频谐波。若探头带宽不足，这些高频成分会被严重衰减，导致测量波形边沿变缓、失真，无法真实反映信号的实际特性，直接影响对电路性能的判断。

　　高频谐波丢失：信号的高频分量被滤除，导致波形细节丢失，无法体现信号的真实频率特性。

　　边沿速率失真：上升与下降沿明显变缓，无法准确测量信号的实际跳变速度，影响时序分析。

　　测量结果偏差：失真波形导致频率、占空比等关键参数测量不准，误导电路调试与故障排查。

　　短地线的优势：抑制振铃与过冲

　　地线本身存在寄生电感，在高速时钟信号场景下，电流变化率极大，微小的电感值也会产生显著电压降，直接导致测量波形出现振铃、过冲等失真现象，干扰信号真实性。

　　短地线(<1cm)

　　波形干净，完美还原真实信号;过冲/下冲幅度几乎可忽略;高频响应无衰减，是精准测量的必备条件。

　　长地线(>3cm)

　　振铃与过冲现象显著;信号失真严重，无法反映真实电平;寄生电感影响被放大，高频特性完全失效。

　　核心结论：短地线是准确测量高速信号的关键。有源探头凭借其一体化短地线设计，能从源头抑制寄生电感干扰，确保测量结果的精准与真实。

　　无源晶振测量方法与技巧

　　通过在探头前端物理串联一个极小的高频电容，可有效隔离探头本身的输入电容，从而降低对被测无源晶振的负载牵引，确保测量结果的准确性。

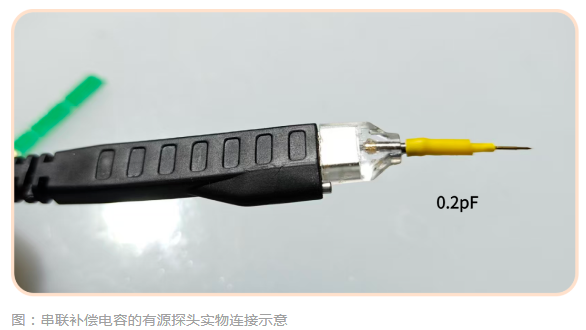

　　方法一：串联电容进一步降低负载

　　对于对负载极其敏感的无源晶振，在探头信号输入端串联一个小电容(如0.5pF)，可显著降低探头的等效输入电容，从而最大限度地减小对晶振谐振频率的干扰。

　　参数计算示例

　　探头输入电容 (0.8pF) + 串联电容 (0.5pF)

　　等效电容：≈0.31pF(公式：Ceq = (C1×C2)/(C1+C2))

　　实测验证建议

　　实际值受PCB焊盘、走线寄生参数及电容精度影响，建议在实际电路中通过示波器观测波形幅度与频率稳定性，微调电容值以达到最佳匹配效果。

　　方法二：双探头评估频率偏移

　　通过使用两支相同的探头，量化评估探头接入对晶振频率的实际负载影响，为测量误差的补偿与校准提供精准的数据支撑。

　　①接入首支探头

　　接入第一支探头后测量频率 \(F_1\)，计算单次接入引起的频率变化值 \(\Delta F_1 = F_1 - F_0\)，记录初始偏移数据。

　　②叠加第二支探头

　　并联接入第二支相同规格探头，测得频率 \(F_2\)，计算二次偏移量 \(\Delta F_2 = F_2 - F_1\)，形成双探头负载对比。

　　分析与应用价值

　　通过对比 \(\Delta F_1\) 与 \(\Delta F_2\) 的差异，可精准评估探头输入电容对晶振频率的影响程度，从而建立数学补偿模型，修正测量结果，消除因测试设备接入导致的系统误差，提升高频电路参数测试的准确性。

　　地线长短对有源晶振测量结果的影响

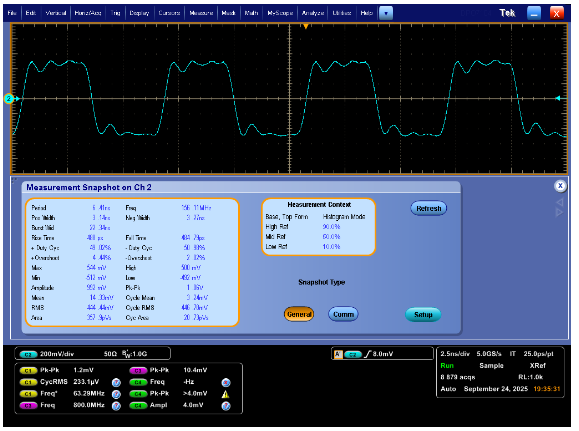

　　短地线 (有源探头)

　　波形上升沿与下降沿陡峭，无明显振铃和过冲，信号还原度极高。

　　优势：极小寄生电感规避干扰，确保高频信号测量准确稳定。

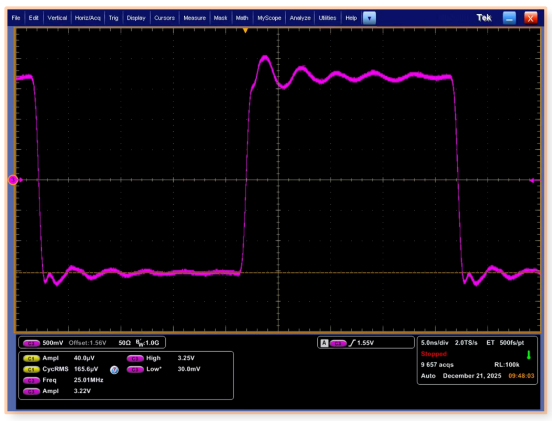

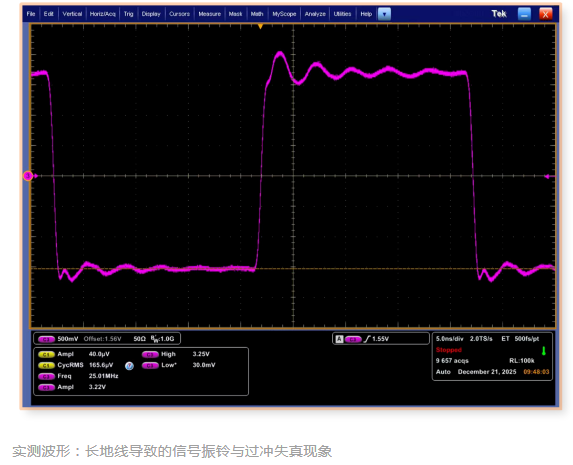

　　长地线(普通探头)

　　波形出现显著振铃和过冲，信号完整性偏差。

　　成因：长地线引入大寄生电感，与探头电容谐振，引发波形失真。

　　分析结论：长地线的寄生电感是波形失真核心。有源探头短线地线抑制寄生效应，提升测量精度，是高速数字信号分析的优选。

　　实验结果分析

　　结论与总结

　　核心结论：测量的本质是“不改变”

　　①有源晶振测量

　　核心优势：具备高带宽响应与极短地线设计，能有效捕捉高速信号细节，减少信号传输损耗。

　　测量目标：真实还原高速波形原貌，避免因探头性能不足导致的信号失真，确保观测到的信号真实有效。

　　②无源晶振测量

　　核心优势：拥有极低的输入电容特性，最大程度降低探头对晶振负载的影响，维持电路原有的谐振条件。

　　测量目标：在测量过程中尽可能不改变晶振的固有工作状态，确保测量结果能反映晶振真实的频率与稳定性。

　　最终总结：好的晶振测量，不仅要实现“测得到”，更要做到在测量过程中尽可能不改变被测对象的原始状态。选择适配的探头类型，是实现精准、无损测量的核心关键，也是保障研发与测试数据真实可靠的基础。
