新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

发布时间：2026-09-24 11:15
作者：AMEYA360
来源：核芯互联
阅读量：134

　　在电机驱动、光伏储能等功率转换系统中，电流与电压的精准检测，往往隔着一道必须跨越的高压隔离屏障。核芯互联正式发布两大系列精密光学隔离电压传感器——CLI79系列(CLI79B / CLI79A / CLI790)与CLI87系列(CLI87B / CLI87A / CLI870)，一个主攻电流检测，一个专攻电压检测，为功率系统提供完整的隔离检测组合方案。

　　两大系列均采用先进的Sigma-Delta(Σ-Δ)调制技术，结合斩波稳定放大与全差分电路拓扑，配合核芯互联成熟的光电耦合隔离技术，实现了低失调、高增益精度与高稳定性的统一，并可满足UL1577：5000 VRMS/1min安全认证标准。

　　 核心参数一览

　　CLI79与CLI87系列共享核心技术平台，在隔离耐压、共模抑制、温度范围等关键指标上保持一致，确保两款产品在系统设计中可灵活搭配使用。

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

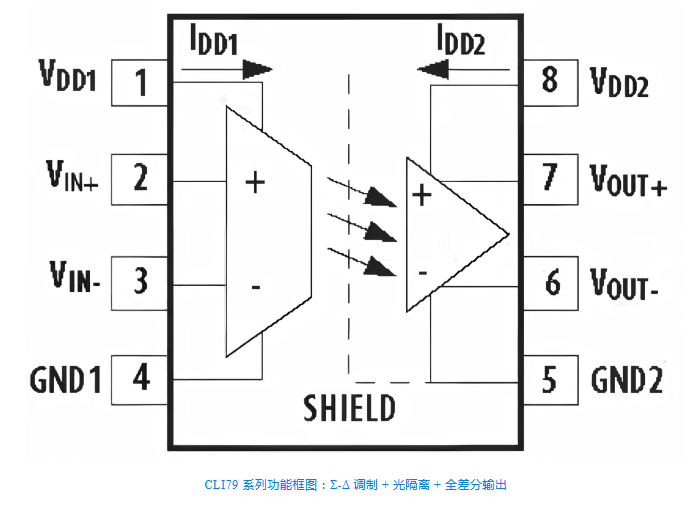

　　CLI79系列：精密电流/电压隔离传感器为电流检测而生：±200mV 差分输入，8 倍增益

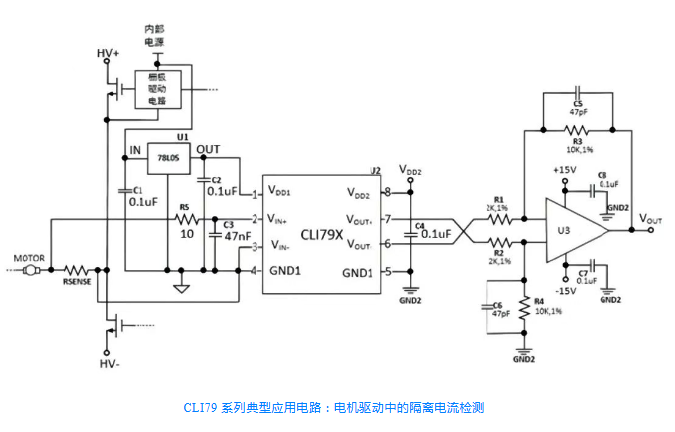

　　CLI79 系列专为电源转换器中的电流和电压传感而设计。在典型的电机驱动方案中，电流流经检测电阻产生压降，经 CLI79 隔离检测与变换后，在隔离屏障另一侧产生与电流成正比的差分电压输出。

　　200kHz 带宽与2.5µs快速响应，让系统能够快速捕捉短路或过载等异常;15kV/µs的高共模瞬态抑制特性，则保证了高噪声环境下对电机电流的精准、稳定监控。

　　核心亮点

　　±0.5% 高精度增益(CLI79B)，另有±1%(CLI79A)/ ±3%(CLI790)可选

　　60dB信噪比，5V单电源下实现优越的动态范围与线性度

　　0.3mV输入失调电压，增益漂移仅-50ppm/℃

　　最大0.05%非线性，满幅差分输入范围±300mV

　　VDD2工作范围 3~5.5V，隔离的全差分系统结构

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

　　应用场景

　　交流和伺服电机驱动器中电压/电流检测

　　太阳能逆变器、风力发电机逆变器中的直流总线电压检测

　　工业过程控制

　　数据采集系统

　　开关电源系统中的信号隔离

　　通用的模拟信号隔离

　　传统电流传感器的替代

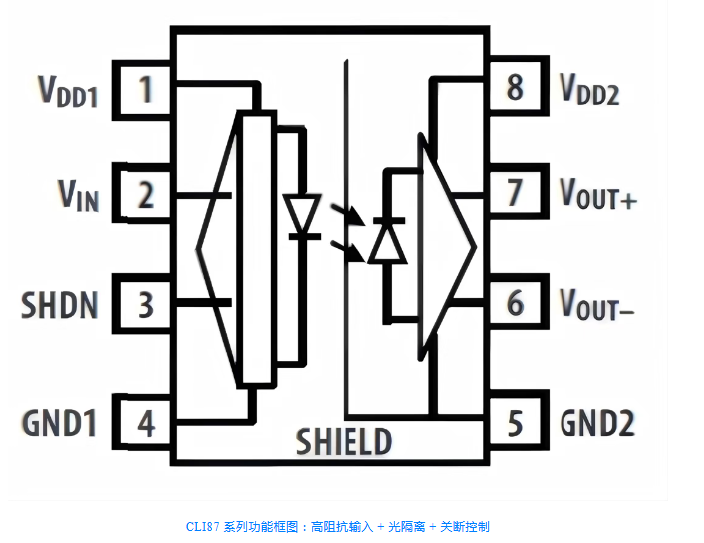

　　CLI87系列：高阻抗电压隔离传感器为电压检测而生：2V 输入，1GΩ 高输入阻抗02

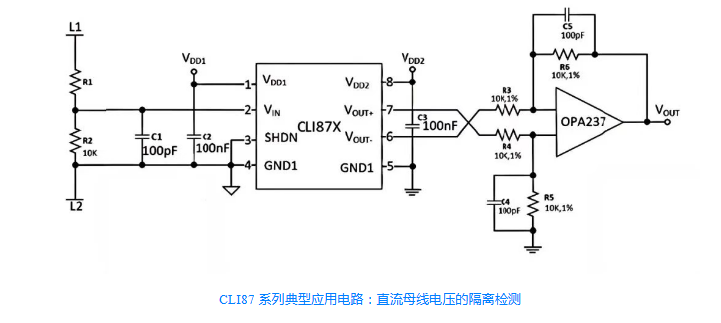

　　CLI87系列是专门为电压感知应用设计的光隔离放大器。0~2V 输入范围配合高达1GΩ 的输入阻抗，使其非常适合功率转换器系统中的隔离电压传感——即使分压电阻 R2 高达 1MΩ，额外引入的测量误差也仅约 0.1%，在电池供电与光伏逆变器应用中可以灵活权衡测量精度与分压功耗。

　　器件还提供一个高电平有效的关断引脚(SHDN)，可将输入侧电源电流降至µA 级(典型 9µA)，对电池供电等低功耗场景尤为友好。

　　 核心亮点

　　单位增益1 V/V，三种增益精度可选(0.5% / 1% / 3%)

　　1GΩ输入阻抗，分压测量几乎不引入额外误差

　　-35ppm/℃ 增益漂移，失调电压漂移23µV/℃

　　100kHz带宽，最大0.1% 非线性

　　高电平有效关机控制引脚，IDD1可降至µA级

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

　　典型应用场景

　　交流和伺服电机驱动器 中隔离式电压检测

　　隔离式太阳能逆变器、风力发电机逆变器中的直流总线电压检测

　　隔离式传感器接口

　　数据采集系统中的信号隔离

　　通用的电压隔离

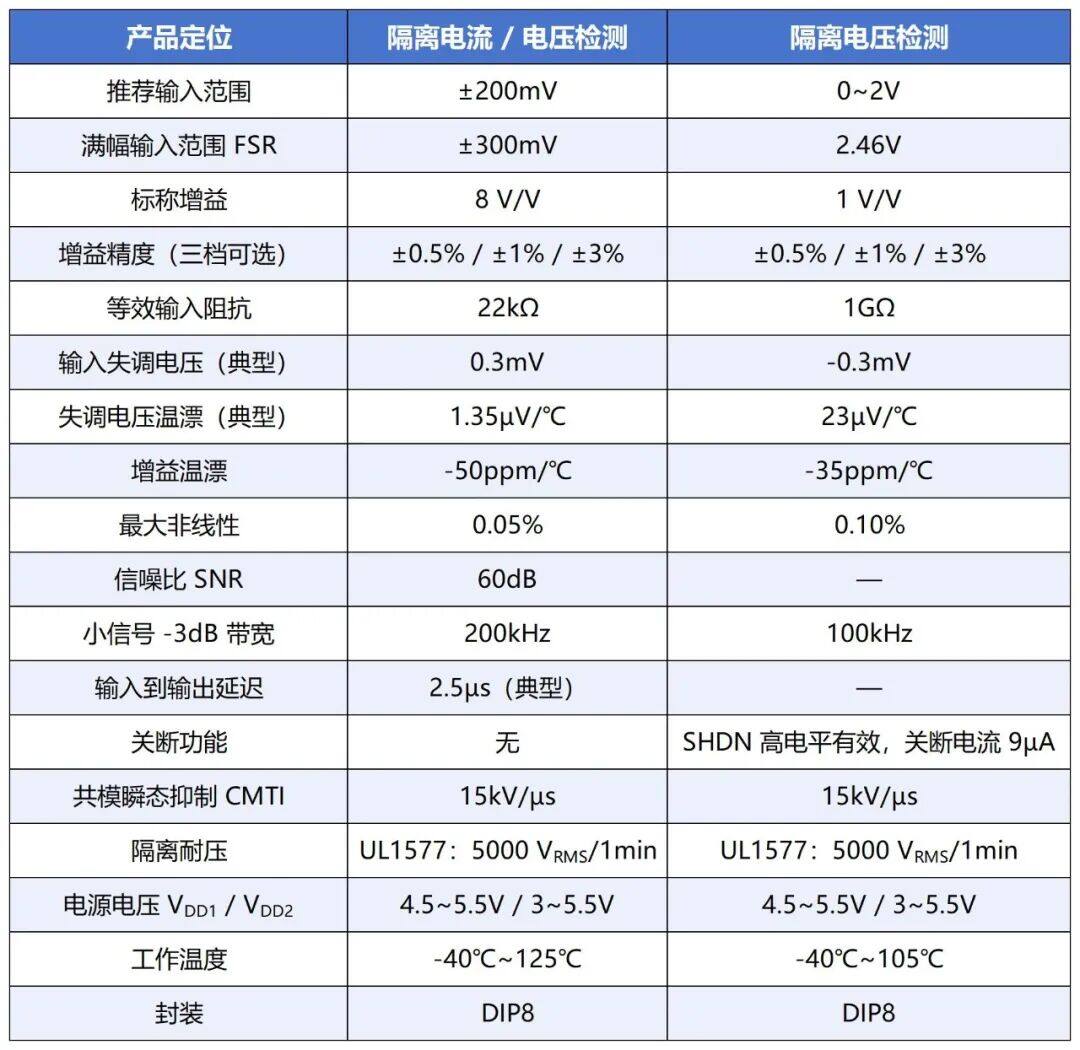

　　CLI79 vs CLI87

　　两款新品同源同平台，面向的检测对象不同

　　测电流选 CLI79，测电压选 CLI87

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

　　注：以上数据整理自产品数据手册，典型值测试条件为 TA=25℃。

　　 三档精度，按需选型

　　两大系列均提供三种增益精度版本，从普通检测到高精度计量全覆盖：

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

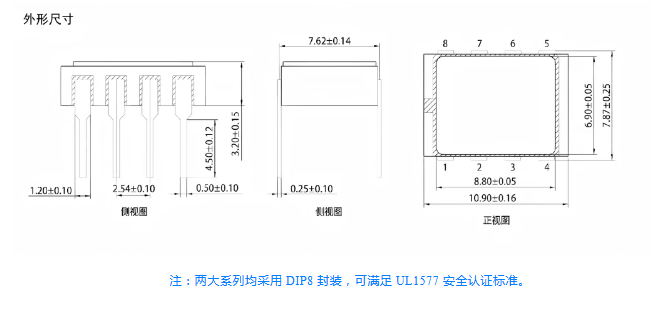

　　封装与认证

　　两大系列均采用DIP8 封装，输入侧与输出侧之间保持安全隔离间距，可满足UL1577(5000 VRMS/1min)安全认证标准，直接兼容现有光耦隔离放大器的PCB布局。

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器

新品发布｜核芯互联 CLI79 / CLI87 系列精密光学隔离电压传感器


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
