核芯互联 CLRD125BR 12.5Gbps 高性能中继器

发布时间：2026-09-28 10:21
作者：AMEYA360
来源：核芯互联
阅读量：137

　　面对高速链路的信号完整性挑战，核芯互联正式推出高速线性中继器CLRD125BR，支持10.3125Gbps与12.5Gbps速率，提供I²C、EEPROM、Pin三种配置模式，支持2.5V / 3.3V供电，可灵活覆盖服务器、存储与交换设备中的长走线信号补偿场景。

　　CLRD125BR 产品亮点

　　01线性模式，协议透明：线性均衡架构不截断链路训练信息，原生兼容 PCIe Gen4 等依赖链路协商的协议。

　　02三种控制模式：I²C / EEPROM / Pin Mode 自由切换，眼图实测三种模式输出一致性良好，适配不同系统设计习惯。

　　03宽温稳定工作：−40°C 至 +85°C 全温区眼图实测，低温下眼图张开度优势进一步扩大。

　　04完善信号检测：LOS检测输入阈值约120–160mV，支持RXDET检测，兼容多种AC 耦合电容与端接电阻组合。

　　产品关键电气特性：对标TI DS125BR820

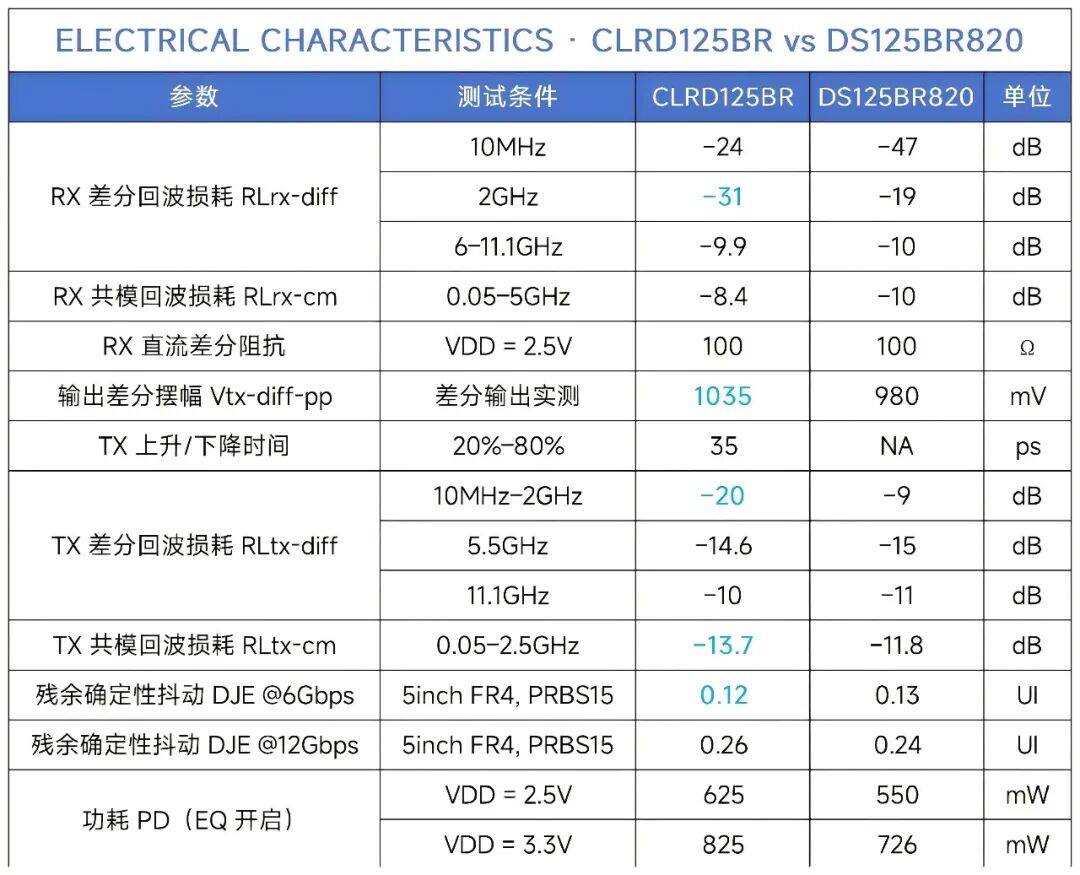

　　以下数据全部来自CLRD125BR实测报告，与TI DS125BR820同台对比，标蓝数值为CLRD125BR占优项。

核芯互联 CLRD125BR 12.5Gbps 高性能中继器

　　▲ 注：CLRD125BR在2GHz接收回波损耗(−31dB vs −19dB)、10MHz–2GHz发送回波损耗(−20dB vs −9dB)、输出摆幅(1035mV vs 980mV)等关键指标上明显领先;功耗略高于对标型号。

　　高低温眼图实测

　　同一测试工装、同一测试条件下，CLRD125BR与TI对标方案在+85°C 高温与−40°C 低温下直连示波器实测。以下所有图片均为原始测试截图，未做任何修饰。

　　01高温 85°C 眼图对比

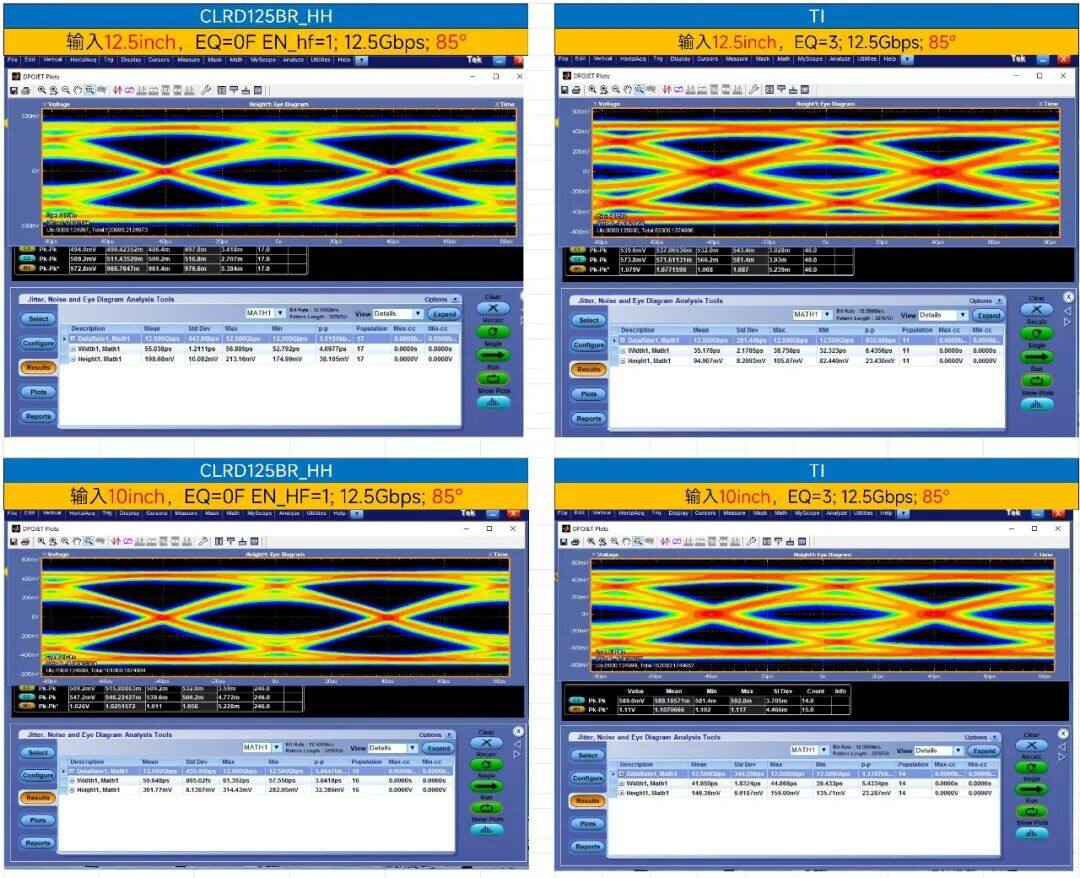

　　▼ 条件：12.5inch FR4 · 12.5Gbps · PRBS15 · EQ=0xF · EN_HF=1 · TEK 59G

核芯互联 CLRD125BR 12.5Gbps 高性能中继器

核芯互联 CLRD125BR 12.5Gbps 高性能中继器

　　高温12.5inch长走线：CLRD125BR 眼宽领先约56%，眼高接近TI 方案的2.1 倍，眼睛明显更开张。

　　高温10inch：CLRD125BR 眼高突破300mV，眼宽、眼高双双大幅领先，高温均衡能力优势显著。

　　02低温 -40°C 眼图对比

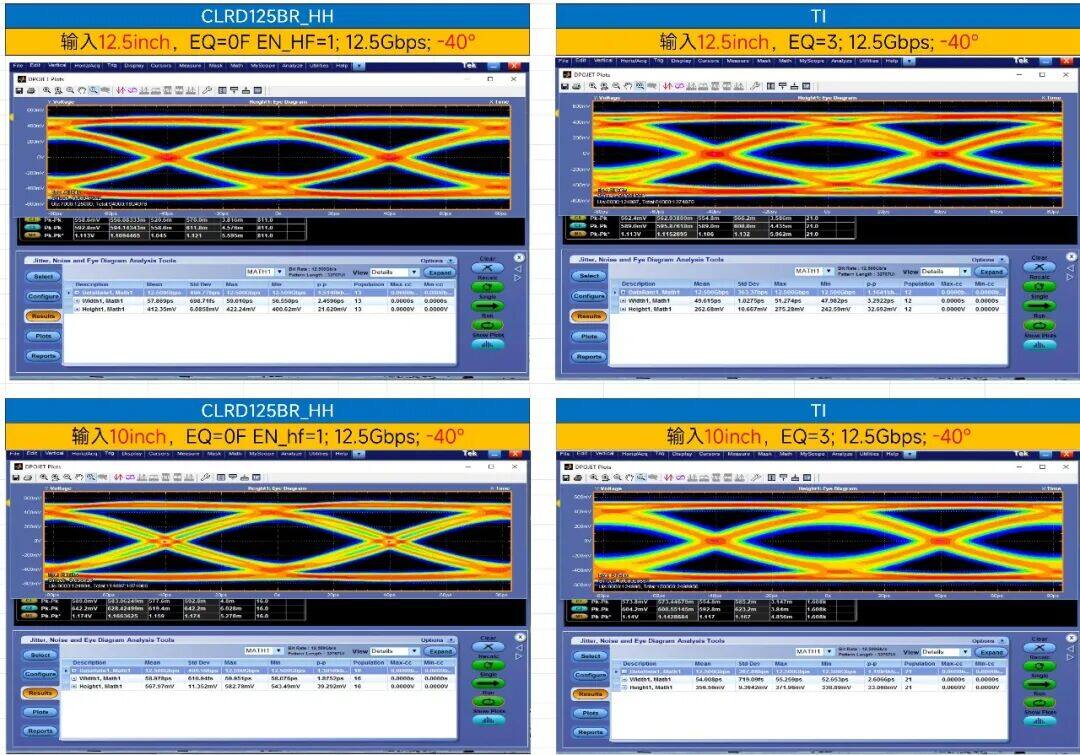

　　▼ 条件：12.5inch FR4 · 12.5Gbps · EQ=0xF · EN_HF=1 · TEK 59G

核芯互联 CLRD125BR 12.5Gbps 高性能中继器

核芯互联 CLRD125BR 12.5Gbps 高性能中继器

　　低温12.5inch：CLRD125BR眼高412mV，超出对标方案57%，全温区输出一致性更稳。

　　低温10inch：CLRD125BR眼高达到568mV，眼图饱满清晰，低温裕量充足。

　　线性模式常温一致性

　　25°C、3.3V、12.5Gbps 线性模式下，多颗芯片抽样实测：眼高 348–445mV、眼宽 58.4–59.6ps，片间一致性出色，批产质量可控。

核芯互联 CLRD125BR 12.5Gbps 高性能中继器

核芯互联 CLRD125BR 12.5Gbps 高性能中继器

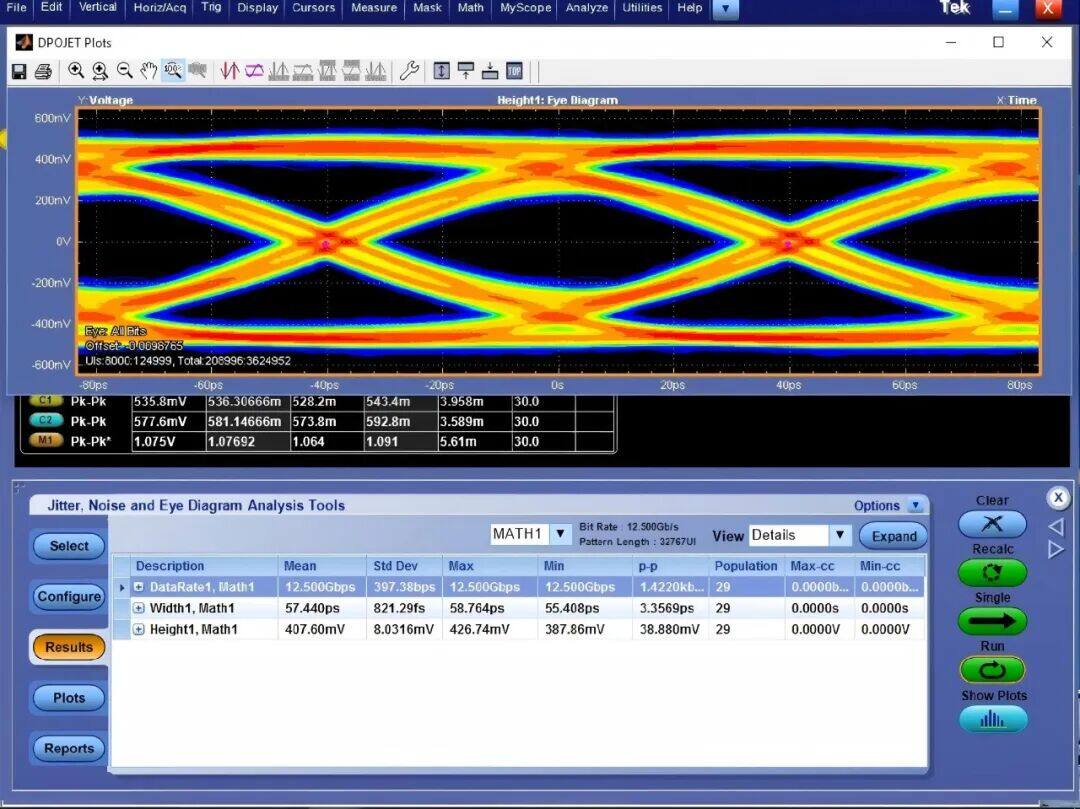

　　▲ 线性模式常温眼图实测：12.5Gbps，输入 2.5inch + 10inch，25°C，3.3V

　　回波损耗实测对比

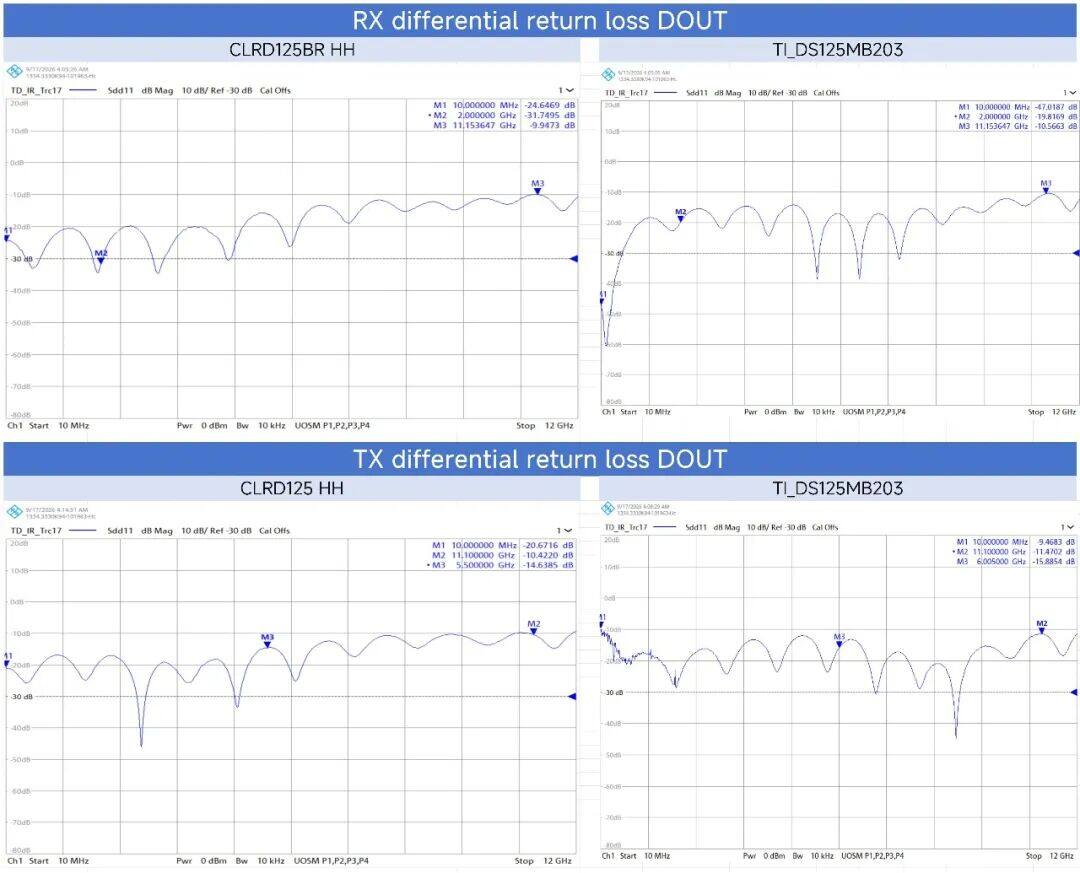

　　与TI DS125MB201同台实测回波损耗：2GHz频点接收差分回波损耗−31dB，发送端 10MHz–2GHz达−20dB，端口匹配设计扎实。

核芯互联 CLRD125BR 12.5Gbps 高性能中继器

　　系统级验证：PCIe Gen4 实测通过

　　CLRD125BR已完成PCIe Gen4系统级链路测试，搭配Gen5 / Gen3 SSD在4inch走线下实测联调通过;BERT直连10.3125Gbps眼图清晰对称，为10G以太网等应用预留充足裕量。

核芯互联 CLRD125BR 12.5Gbps 高性能中继器

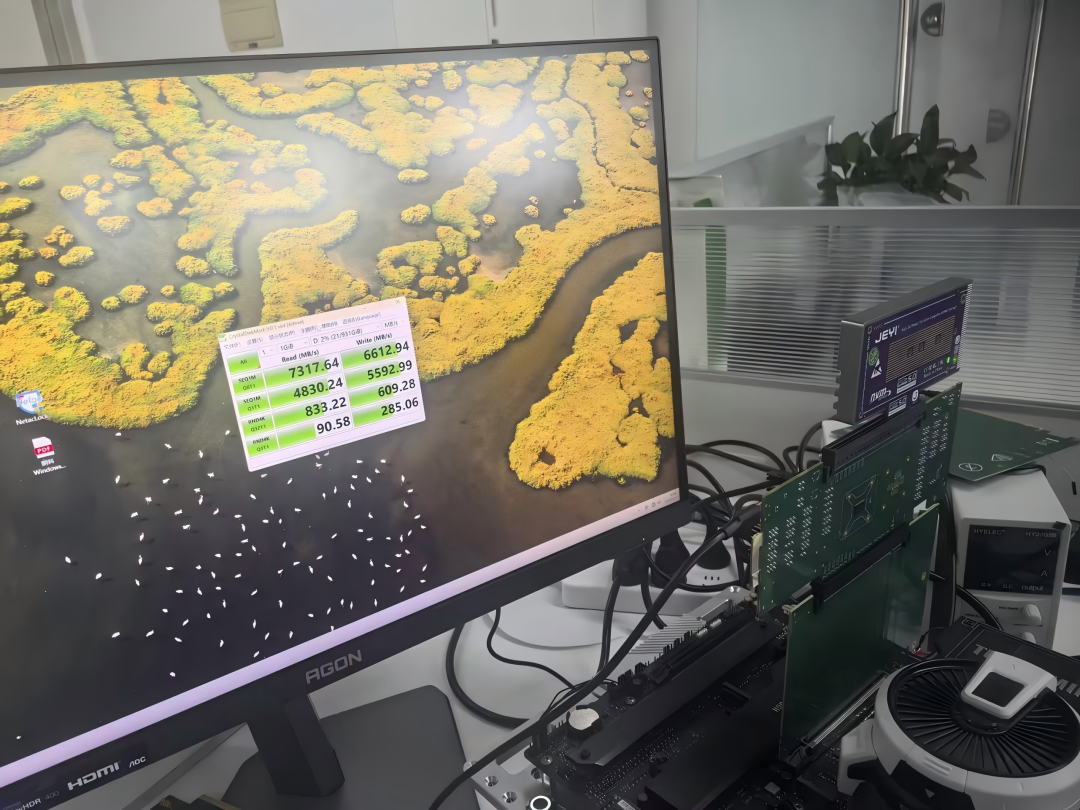

　　▲ PCIe Gen4 系统测试平台实拍

核芯互联 CLRD125BR 12.5Gbps 高性能中继器

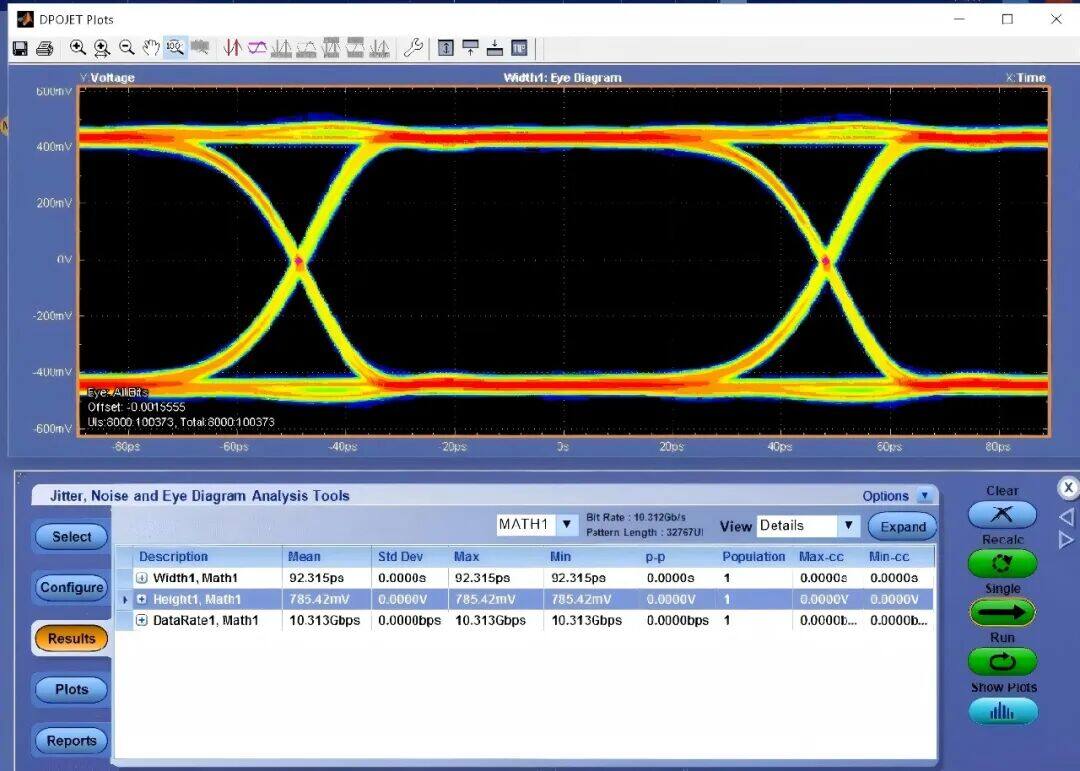

　　▲ BERT 直连眼图：10.3125Gbps，TEK 示波器实测

核芯互联 CLRD125BR 12.5Gbps 高性能中继器
