万跳快扫覆盖6.0GHz:芯动神州TRX9361快速跳频测量方案

发布时间:2026-08-24 10:50
作者:AMEYA360
来源:芯动神州
阅读量:143

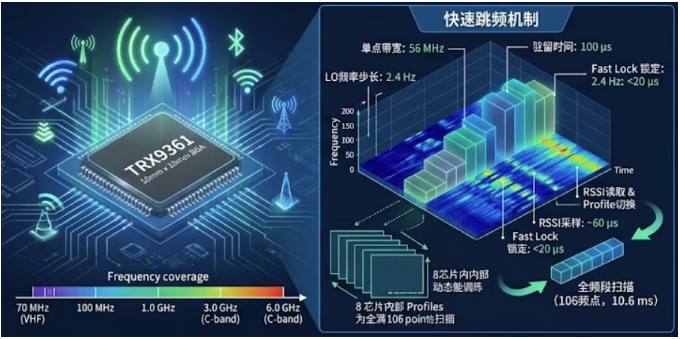

  6.0 GHz频段,106个56MHz频点,每点驻留100μs——10.6ms完成一次全频段扫描,每秒近100次。这不是宽频带射频采样卡的数据,而是一颗10mm × 10mm封装的RF捷变收发器:芯动神州TRX9361。

  一、为什么要用快速跳频做宽带频谱测量

万跳快扫覆盖6.0GHz:芯动神州TRX9361快速跳频测量方案

  频谱监测、信道占用率统计、干扰源定位——这些应用有一个共同特征:覆盖尽可能宽的射频频段,获取信号的有无与强度信息。传统方案通常有两条路径。第一条是宽频带射频数字化采样。使用GHz级采样率ADC或RFSoC直接捕获全频段IQ数据。这种方式信息最完整,但数据量惊人。以2 GHz采样率、12位精度、I/Q双通道为例,每秒原始数据约6 GB。长时间监测对存储容量、传输带宽和后端算力都提出极高要求。第二条是窄带接收机调谐扫描。通过开关切换前端滤波器组,逐段覆盖频段。受限于开关切换时间和滤波器组数量,扫描周期通常在毫秒至百毫秒量级,难以捕获瞬态信号。两条路径的矛盾在于:要么数据量爆炸,要么扫描太慢。但如果重新审视监测目标——很多时候,工程师并不需要完整的IQ波形。频谱占用率统计只需要某个频点有没有信号;干扰排查只需要知道异常信号的频率和强度;信道状态监测只需要判断频段是否被占用。这些场景的共同点是:只关心信号有无和强度,不关心调制内容。这个诉求打开了一条新路径:用窄带RF收发器快速跳频,逐点扫描,每次跳频只读取RSSI值。数据量极小,扫描速度极快。

  二、TRX9361的频率合成器与快速跳频能力

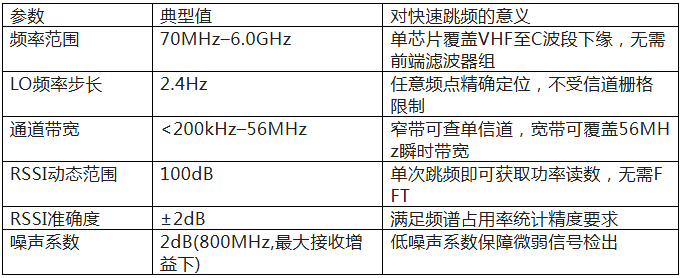

  TRX9361集成用于产生收发本振的两个小数N分频PLL频率合成器(RX和TX各一个),另有基带PLL产生采样时钟,三者均内置VCO和环路滤波器,不需要任何外部元件。以下参数直接支撑快速跳频应用:

万跳快扫覆盖6.0GHz:芯动神州TRX9361快速跳频测量方案

  频率合成器采用小数N分频架构,LO频率可以以2.4 Hz的步长任意设置。这意味着跳频步进不受固定信道栅格约束,可以按需设置:宽扫用56 MHz步进快速覆盖全频段,精扫用更细步进对可疑频段做密集采样。两者可在同一套硬件上通过软件切换,无需更换前端。

  三、快速跳频的工程实现

  本文关于快速跳频机制的描述依据AD9361原厂公开资料,TRX9361相关内容来自项目实测记录;文中项目实测值均标注其适用条件,不应视为全配置通用结论。本文内容不直接适用于其他型号器件。

  常规频率切换的瓶颈

  常规模式下,改变LO频率需要通过SPI写入频率控制字并触发VCO校准。当频率变化超过100MHz时,VCO需要重新搜索和校准,PLL锁定时间显著增加。以40MHz参考时钟、TDD模式为例,VCO校准约需43μs,PLL锁定约需20μs。如果频率变化超过100MHz,还需触发额外校准流程,总时间可达数百微秒。对于每秒上万次跳频的场景,常规模式的校准开销不可接受。

  Fast Lock机制

  该架构提供FastLock模式。其核心思路是:在系统初始化阶段,预先对所有目标跳频频率完成VCO校准,将校准结果(VCO调谐电压、电荷泵电流等参数)存入芯片内部Profile寄存器。芯片最多可存储8组FastLockProfile。跳频时,通过SPI或CTRL_IN硬件引脚直接调用已保存的Profile,跳过VCO搜索过程,PLL锁定时间缩减至约15–25μs。其中CTRL_IN引脚控制方式延迟最低、时序最确定,适合高密度跳频场景。TRX9361数据手册确认器件提供"四个实时I/O控制引脚",可用于此目的。当跳频点超过8个时,可将多余Profile存放在基带处理器中运行时动态加载,但会增加SPI写入开销,需要在跳频密度和Profile管理之间做工程权衡。

  跳频时序设计

  以监测8个56MHz宽信道为例,设计每次跳频驻留100μs:

  PLL锁定(FastLock模式):约20μs

  AGC稳定与RSSI采样:约60μs

  SPI读取RSSI+Profile切换准备:约20μs

  单次跳频周期:100μs

  8信道全扫描:800μs

  每秒扫描次数:约1250次

  每秒RSSI数据量:约10000个读数,每个2字节,总计约20kB/s

  对比全带宽IQ采集:以该架构最大采样率61.44MSPS、16位I/Q双通道存储计算,每秒原始数据约246MB。跳频扫描的数据量降低了四个数量级。一台普通嵌入式处理器即可实时处理全部扫描数据,无需高端PC或大容量存储。

  全频段扫描的Profile管理

  当目标是从70MHz到6.0GHz做全频段扫描(约106个56MHz频点),8组片上Profile不足以覆盖所有频点。工程上可采用分段策略:

  将106个频点分为若干组,每组8个频点对应一组Profile

  扫描完当前组后,通过SPI从基带处理器加载下一组Profile

  Profile加载期间暂停跳频,加载完成后继续扫描

  每次加载8个Profile的SPI写入时间约需数十微秒,对整体扫描周期的影响可忽略。全频段扫描约需10–11ms(含Profile加载开销),每秒可完成近100次完整频段扫描。

  四、应用场景

  频谱占用率统计:在70MHz–6.0GHz范围内按56MHz步进扫描,106个频点,每点100μs,全频段扫描约10.6ms,每秒近100次完整扫描。适合长期频谱占用率监测、无线电管理巡检、频谱资源规划数据采集。

  信道状态监测:对特定通信频段做密集扫描。例如在1.7–2.2GHz的3GPP频段内以较细步进扫描,快速发现空闲信道,支撑动态频谱接入(DSA)和认知无线电应用。

  瞬态干扰捕获:FastLock模式下约20μs的PLL锁定时间,配合RSSI快速采样,可捕获毫秒级瞬态干扰信号。对干扰源定位、频谱合规测试有直接价值。

  多节点协同监测:TRX9361支持多器件同步功能。多颗芯片共享同一参考时钟,多芯片同步功能可实现多节点时间对齐,支撑TDOA到达时差定位等高级监测手段。

  五、自主可控

  TRX9361在国内量产,封装与引脚定义与AD9361一致。现有基于AD9361的FPGA驱动代码、SPI配置序列、FastLockProfile管理逻辑可直接复用,迁移验证成本低。芯动神州本土FAE团队可提供接口调试到量产导入的全流程技术支持。

  六、结语

  当射频工程师手里只有一颗56MHz带宽的收发器,面对6.0GHz的频谱空间,不必在宽频带采样卡和慢速机械调谐之间二选一。TRX9361以2.4Hz的LO步长、FastLock机制的微秒级锁定和片上RSSI,给出了第三条路:用速度换带宽,用窄带逐点扫描替代全频段采集。这对频谱监测、信道占用率统计、瞬态干扰捕获这些"只关心信号有无"的场景,是一套值得纳入设计选型的工程方案。

万跳快扫覆盖6.0GHz:芯动神州TRX9361快速跳频测量方案


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
