芯动神州丨多通道称重采集前端设计要点：基于ADSD1278/1274的桥式传感器信号链验证

　　本文面向电子称重仪表与配料控制系统的采集前端设计，从桥式称重传感器的信号特征出发，推导传感器满量程输出(约10mV)下的系统分度数预算，并以ADSD1278/1274的直流参数逐项验证设计目标。

　　一、设计目标

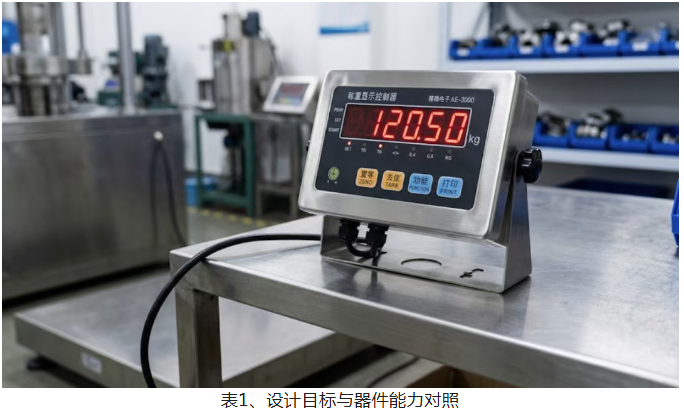

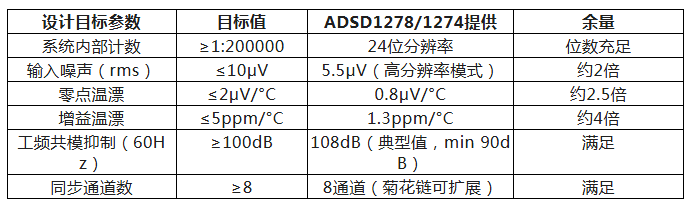

　　称重前端的设计目标由应用场景决定：贸易结算用衡器须满足计量法规要求，过程配料系统则更关注长期稳定与多通道一致性。表1给出了面向电子称重仪表的典型设计目标，以及ADSD1278/1274的对应能力，作为后续验证的依据。

　　二、桥式传感器信号特征与指标分解

　　输出量级。工业主流称重传感器灵敏度为2.0mV/V，以5V激励电压计算，满量程差分输出仅约10mV，而传感器电桥的共模电压约为激励电压的一半(2.5V)。有效信号微弱且叠加于较大直流共模之上，是称重采集的首要工程约束。

　　分度数预算。商用与工业衡器的显示分度数通常为1:3000至1:10000。参考行业设计经验，为在显示端保证该分辨率，系统内部计数需高出10至20倍，即1:200000量级。据此推算：

　　内部有效位数≈log₂(200000)≈18~20bit

　　上述预算为ADC级噪声与漂移余量设定了下界，直接决定了前端器件的位数选型。

　　温度与干扰。户外衡器昼夜温差可达20°C，零点温漂按0.001%FS/°C计，单日零点漂移即达±0.02%FS，对100t量程汽车衡对应约±20kg;称重现场普遍存在的动力线与变频器，则通过电源与地回路引入60Hz工频干扰。

　　三、器件参数验证

　　分辨率与噪声。ADSD1278/1274为24位Δ-ΣADC，满量程差分输入范围为±VREF(VREFP=2.5V时为±2.5V，FSR=2VREF)，高分辨率模式输入噪声5.5μVrms(输入短接测试条件)。称重前端以仪表放大器将传感器满量程输出(约10mV)放大至接近ADC满量程，以充分利用动态范围;按10mV满量程输出对5.5μVrms噪声核算，单次转换等效信噪比约65dB(信号峰峰值对噪声有效值)，配合过采样与数字平均即可满足1:200000内部计数预算。

　　温漂。直流偏差温度漂移0.8μV/°C、增益温度漂移1.3ppm/°C。在20°C昼夜温差下，仪表环节引入的零点漂移约16μV，对应10mV满量程输出的0.16%，配合传感器本体补偿与去皮流程即可控制在综合误差(典型±0.02%FS)以内。

　　共模抑制。共模抑制比在60Hz处典型值108dB(最小值90dB)，结合仪表放大器的共模抑制，可有效抑制工频耦合干扰，无需在模拟前端增加额外的陷波电路。

　　多通道同步。ADSD1278单芯片集成8个独立ADC通道，由同一CLK驱动同步转换，通道间采样孔径匹配;多芯片可通过菊花链扩展至16通道以上。配料站多料仓、汽车衡多支承点等需同时读取多个传感器信号的场景可直接受益。

　　功耗与输入阻抗。低速模式数据速率10,547SPS、8通道整芯片功耗60~96mW，适配电池供电的便携秤与无线称重节点;低速模式下差分输入阻抗约140kΩ，减轻前端驱动负载。

　　四、参考设计要点

　　比率式架构：将传感器激励电压与ADC参考电压取自同一基准，可使激励波动在信号链路中被抵消。ADSD1278参考电压输入范围为0.5V至3.1V，外部参考经缓冲后接入VREFP/VREFN引脚，为比率式设计提供灵活配置。

　　配置与滤波：称重系统实际输出速率通常为10~100Hz，低速模式10,547SPS提供了100倍以上的过采样余量，可在数字域完成低通滤波与平均;转换结果经SPI或帧同步串行接口输出，由控制器执行去皮、标定与配比计算。

　　供电与布线：模拟输入走线成对差分布置并远离数字接口;电源去耦采用10μF钽电容与0.1μF陶瓷电容组合，就近放置于供电引脚。

　　五、设计检查清单

　　激励电压与ADC参考电压是否同源(比率式架构)?

　　差分输入走线是否成对、是否远离数字与LVDS线路?

　　电源去耦电容是否就近放置(10μF+0.1μF组合)?

　　是否按去皮+多点标定流程完成系统校准?

　　60Hz共模抑制是否在整机层面验证(含前端调理)?

　　多通道同步与菊花链时序是否经实测确认?

　　六、小结

　　称重前端的指标可归结为四句话：信号微弱需24位级分辨率，环境苛刻需低漂移与高共模抑制，工况复杂需多通道同步与低功耗，长期运行需比率式架构与稳定基准。ADSD1278/1274以24位分辨率、0.8μV/°C直流温漂、108dB共模抑制与8通道同步采样逐项对应上述需求，为称重仪表从单通道模拟方案向多通道数字化方案演进提供了国产化选择。
