海凌科丨HLK-LD2453多目标雷达模块深度解析

发布时间：2026-08-24 11:26
作者：AMEYA360
来源：海凌科
阅读量：145

　　在智能家居、智慧照明和商业感知等领域，对人体的精准定位和跟踪正成为新一代交互体验的核心。海凌科电子HLK-LD2453是一款高精度多目标识别毫米波雷达传感器，能够实时探测并跟踪区域内最多3个人体目标的位置、角度和运动速度，为各类AIoT场景提供精准的感知数据。

　　一、产品概述

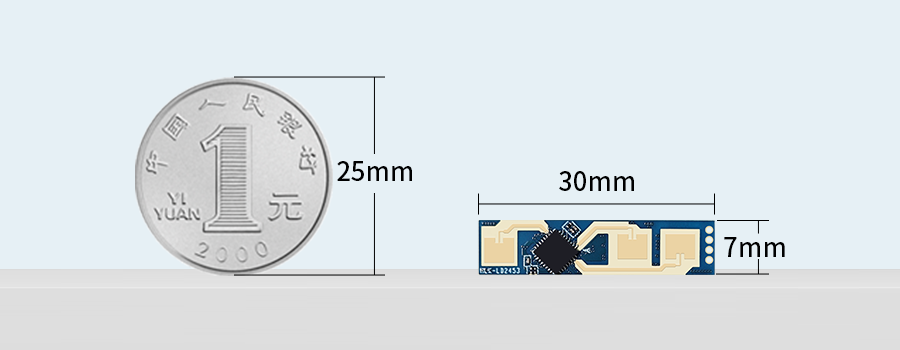

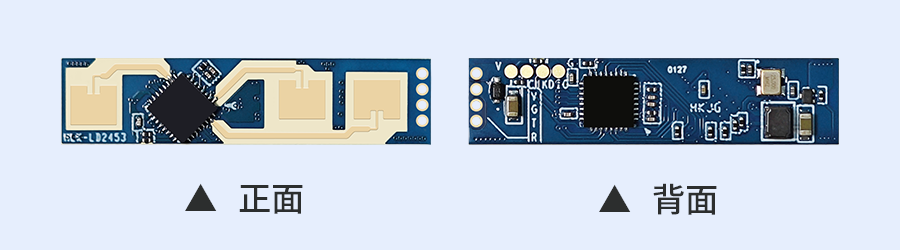

　　HLK-LD2453采用24GHz频段，基于FMCW波形和先进的雷达信号处理技术，集成了AIoT毫米波雷达芯片、一发两收微带天线和低功耗MCU。模组尺寸仅7mm×30mm，典型供电3.3V，平均工作电流76mA，峰值供电需求>200mA，环境温度范围-20℃~+70℃。

海凌科丨HLK-LD2453多目标雷达模块深度解析

　　与红外或摄像头方案相比，毫米波雷达不依赖光线条件，不受灰尘、水汽影响，且不采集任何图像信息，在隐私保护方面具有天然优势。它通过发射和接收电磁波来检测人体反射信号，计算出目标相对于雷达的x坐标、y坐标和运动速度，并通过串口实时输出。

　　参考资料：HLK-LD2453用户手册

　　(文章所有数据仅供参考，一切数据以参考资料为准)

　　二、技术亮点

　　多目标同时跟踪：HLK-LD2453可同时识别并跟踪最多3个目标，输出每个目标的距离、角度和速度信息。无论是单人还是多人在检测区域内活动，模块都能分别定位并上报各自的位置数据。

海凌科丨HLK-LD2453多目标雷达模块深度解析

　　挂壁安装，视野开阔：推荐挂壁安装方式，安装高度1.5m~2m。方位角±45°、俯仰角±30°的探测范围，最大探测距离8m，适合家庭客厅、办公室、酒店客房等中等规模室内空间。

　　距离分辨率与精度：距离分辨率0.72m，测距精度±0.15m，角度精度2°~20°，能够有效区分不同位置的人体目标，为空间占用感知和精细化控制提供可靠依据。

　　区域监控与盲区设置：用户可通过上位机软件在探测区域内自由划定多边形监控区域，当人体进入区域时触发状态变化。同时支持盲区设置，屏蔽特定距离门的检测结果，灵活适配不同应用需求。

　　数据录制与回放：配套可视化软件支持雷达数据的录制、保存和回放，方便开发者进行离线分析和算法验证。

　　固件升级能力：支持通过串口进行固件升级，方便后续功能迭代和性能优化。

　　三、应用场景

　　智能家居：在家庭场景中，HLK-LD2453可感知人体在室内的位置和移动状态，将检测结果上报给主控系统，实现空调风向智能调节、风扇跟随送风、灯光自动开关等体验。当人离开房间时系统自动关闭设备，节能省电。

海凌科丨HLK-LD2453多目标雷达模块深度解析

　　智慧照明：商用办公、地下车库、公共走廊等场所，模块可精确检测人员进入或离开特定区域，实现按需照明。相比传统声控或红外人感，毫米波雷达不受温度变化影响，检测更稳定，且可实现“人来灯亮、人走灯灭”的精细化控制。

　　智能卫浴：在智能马桶应用中，传感器可识别使用者靠近或离开，自动控制马桶盖开合，提升使用便利性和卫生体验。

　　智能商业：在零售展示、广告机、信息屏等场景中，模块可在设定区域内识别人体接近或远离，及时点亮屏幕或播放交互内容，既提升用户体验，又降低设备功耗和光污染。

　　四、总结

　　随着AIoT技术的普及，设备对人体的感知能力正从“是否存在”升级为“在哪里”“在做什么”。海凌科HLK-LD2453毫米波雷达模块，以24GHz毫米波技术为基础，为智能家居、智慧照明、商业感知等场景提供了精准、可靠、隐私友好的人体定位跟踪方案。它的价值不仅在于“看见”人，更在于理解人的位置与行动——让设备知道该往哪里送风、哪盏灯该亮、哪块屏幕该响应。这种感知能力的升级，正在重新定义人与空间的互动方式。

海凌科丨HLK-LD2453多目标雷达模块深度解析


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
