ROHM丨高可靠性电流检测电路设计的关键要点

　　准确的电流检测对于实现控制、确保保护功能以及提高电源效率至关重要。这是电动汽车(EV)、能源系统、工业设备等各种应用领域共同面临的课题。ROHM解决方案具备高可靠性电流检测所需的高精度、高稳定性及强抗噪性。

　　电力、安全、控制始于电流检测

　　在对能源效率、安全性和高可靠性控制的需求日益高涨的背景下，电流检测在现代电子设备中的重要性正快速提高。从电动汽车、电池管理系统、可再生能源到工业自动化领域，准确的电流检测在电力管理、故障检测和系统保护中均发挥着核心作用。随着工作电压和电流的上升，热应力、电气噪声以及材料老化等问题也随之凸显，这使得高精度和长期可靠性成为设计中的重要目标。

　　本文将阐述构建高精度电流检测电路的关键要点。其中将介绍典型的电流检测方式，探讨电阻和放大器选型对精度的影响以及抗噪性能对稳定性的重要作用。最后介绍如何将这些设计原则运用在实际应用产品中的实用组件解决方案。

　　电流检测方式的种类

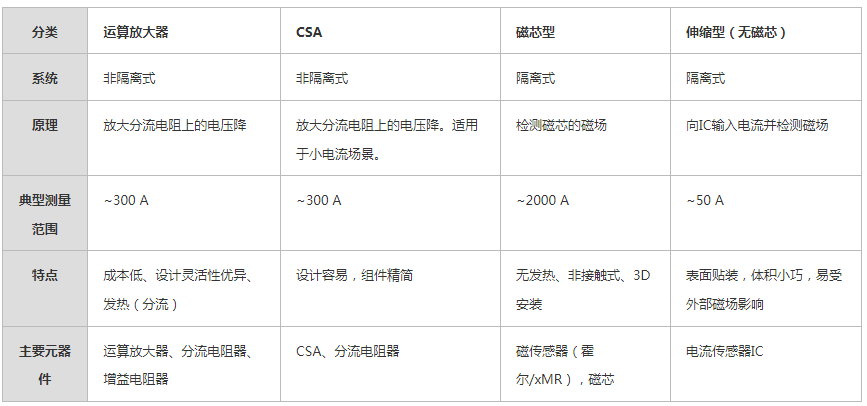

　　检测电流的方法有多种，但在电路设计中主要有电阻式和磁式两种。

　　在电阻式电流检测中，电流流经分流电阻会产生与电流成正比的微小电压。将该电压用运算放大器或专用电流检测放大器(CSA)进行放大并测量。该方法成本效益高，设计灵活性优异，在中等级电流范围内能获得良好的精度。然而，由于分流电阻会产生热耗，在大电流应用场景中其热管理是需要解决的课题。

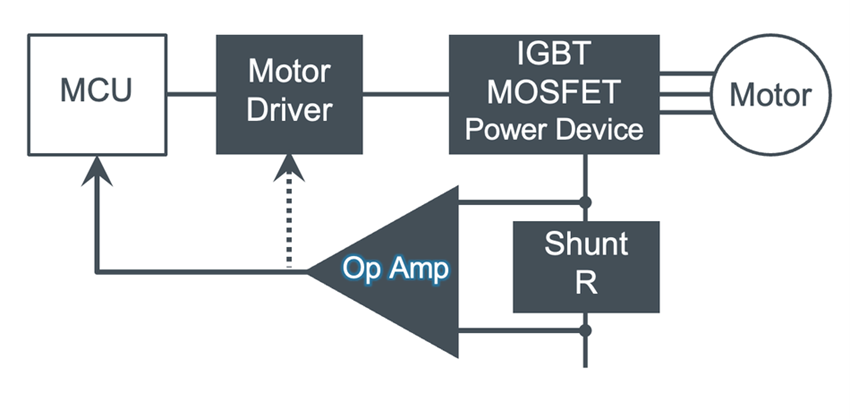

　　图1：分流电阻可产生与电流成正比的电压降，并将该电压放大后反馈至微控制器，从而被用来实现控制和保护功能。

　　另一方面，在磁式检测中，可使用霍尔元件或xMR传感器来检测电流产生的磁场。这种方式无功率损耗，可实现非接触式测量，但易受外部磁噪声干扰，且电路规模较大。

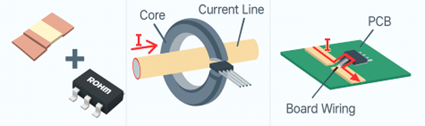

　　图2：带磁芯的传感器是利用磁芯检测导体周围的磁场，而无芯型则采用内置传感器通过电路板布线直接测量电流。

　　在此之外，还有电流传感器IC等一体化传感器。这些都采用了将检测元件和信号处理电路一体化封装的方式，具有体积小巧、便于安装的特点，但主要被用于空间受限或特殊应用场景。

　　仅仅1个电阻即可直接影响电路的可靠性

　　在电阻式电流检测中，分流电阻是精度的基准。其细微的误差也可能直接影响系统整体的性能，如果选型不当可能导致误检或漏检问题。

　　选型时需考虑的因素：

　　材料：金属板型电阻器相较于厚膜型，具有更优异的热循环耐受能力及更低的温度系数，因而能在严苛环境下展现出出色的可靠性。

　　安装和尺寸：小型封装对机械应力较为敏感，其电阻长度在吸收热膨胀和减轻焊点疲劳方面发挥着重要作用。

　　长期劣化：在车载和工业应用中，对电阻器的耐硫化性能、端子坚固性以及机械耐久性有着严格要求，这些特性对长期保持精度至关重要。

　　“若将分流电阻视为‘只不过是一般的无源元件而已’，则可能使优秀的设计毁于一旦。”

　　放大器的选型直接影响设计成果

　　分流电阻可决定检测精度，而放大器则可决定电压处理的精确度与解析能力。运算放大器(Op Amp)的灵活性很高，支持设定增益、外接滤波器及添加保护电路。适用于需要微调的场景或运行条件多变的环境。

　　“噪声干扰不仅会使信号失真，还会扰乱判断本身。”

　　而电流检测放大器(CSA)则内置了匹配的增益电阻，波动很小，可显著提升测量的一致性。另外，具有高输入阻抗，即使外接滤波器，对增益精度的影响也很小。尤其适用于需要精确放大微小分流电压的低电流检测应用。

　　抗扰性：支撑系统稳定性的隐形要素

　　在逆变器、转换器以及车载ECU等频繁进行开关的环境中，外部噪声干扰可能导致信号失真，进而引发错误的过电流检测。这种误检不仅会导致运行中断和效率下降，严重时甚至可能损害系统的安全性。

　　要实现高度可靠的控制与保护，必须确保信号的纯净和稳定。要提高抗扰度，需要选用具有出色EMI耐受性的元器件，并实现可在不影响精度的前提下进行滤波的电路设计。通过重视抗扰度，可简化后续处理，同时确保微控制器输入的稳定性及故障安全(Fail-safe)功能的可靠运行。

　　ROHM高可靠性、高稳健性的电流检测电路解决方案

　　ROHM为电流检测领域的设计课题提供各种元器件解决方案。针对电阻、放大器及抗扰度(抗噪性)等各项要素，均拥有丰富的产品群，可提供出色的解决方案。

　　PSR系列 分流电阻

　　ROHM’s PSR Series是针对传统电阻器存在的可靠性问题而研发的产品。采用金属板结构，以出色的热循环耐受能力和优异的抗硫化性能而著称。

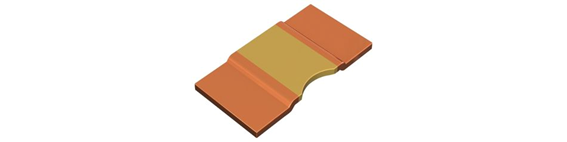

　　图3：ROHM PSR系列金属板分流电阻同时实现了高精度和高耐用性，具有出色的热稳定性、抗硫化特性，并通过了车载及工业应用领域的AEC-Q200认证。

　　因此，即使在振动、尾气和高温等严苛环境的车载应用中，也可长期使用。凭借其稳定的特性，可在产品整个生命周期内保持电流检测“基石”部分的精度。

　　EMARMOUR™ 运算放大器

　　EMARMOUR™ series是ROHM推出的具有超高抗干扰性能的专用运算放大器产品系列。该系列产品融入了ROHM自有的布局设计、工艺技术和电路技术优势，在很宽的频段范围实现了出色的抗扰能力。

　　无需外置滤波器即可保持信号精度，而且符合ISO 11452-2和IEC 62132-4等国际EMI标准。即使直接施加高频噪声(RF)，输出波动也非常小，可大大减少外围元器件数量。

　　增益和滤波器的设置均可灵活应对，即使在车载设备、工业设备等对噪声敏感的应用场景中，也能确保稳定运行。

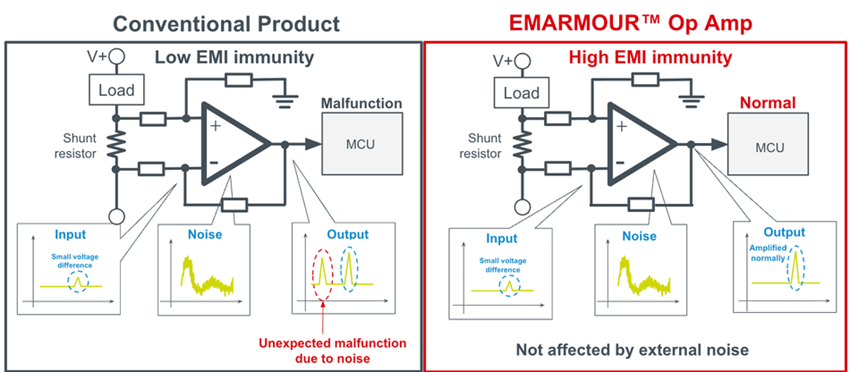

　　图4：在该比较图中，传统运算放大器容易因噪声干扰而误动作，ROHM的EMARMOUR™运算放大器可保持稳定且高精度的信号放大功能。

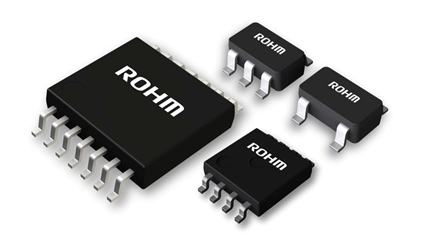

　　ROHM的电流检测放大器(CSA)

　　在要求小型化和高精度的应用场景中，ROHM的CSA(电流检测放大器)通过内置高精度增益电阻及采用斩波放大器结构，可简化电路设计。从而可减少外置元器件数量，更大程度地减少布局误差，即使使用输入滤波器也可保持高精度。该产品还具备宽输入电压范围和优异的线性特性，非常适用于电池管理系统、电机驱动、电源电路等对节省空间和高精度要求高的应用场景。

　　高精度源于精妙设计

　　要实现高精度的电流检测，电路设计每个环节的精准把控至关重要。检测方式、分流电阻、放大器、噪声对策——其中任何一项有缺陷，都可能导致系统整体的性能和安全性下降。

　　“可靠性并非源于规格参数，而是源于所有‘精妙的设计选择’的累积。”
