新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

　　核芯互联正式推出CLA189 / CLA2189 / CLA4189 系列高精度运算放大器。该系列集超低噪声、快速稳定、零漂移特性于一身，搭载独特的MUX友好型架构及可控启动系统，是精密仪器测量、信号检测及有源滤波应用的理想之选。

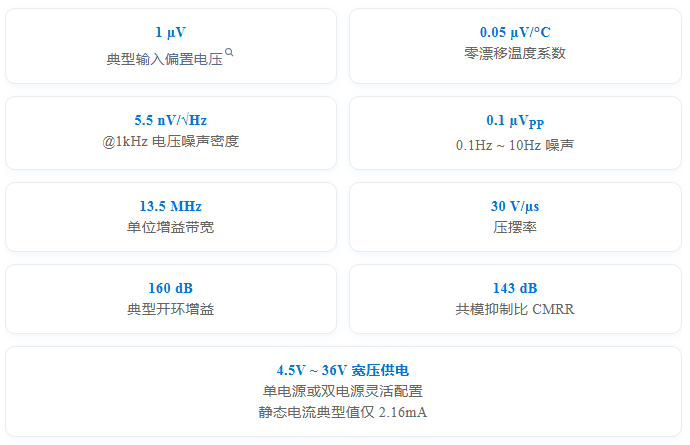

　　核心参数一览

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

　　超高精度：零漂移架构

　　CLA189采用专有的周期性自动校准技术，实现超低输入偏置电压，并在温度变化和时间推移过程中保持接近零的输入偏置电压漂移。其精度偏移漂移仅为0.05 µV/°C，在全温区(-40°C ~ +125°C)内均能保持稳定性能。

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

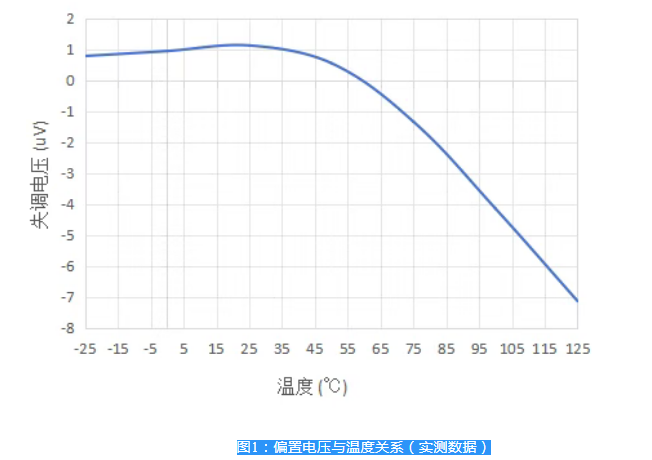

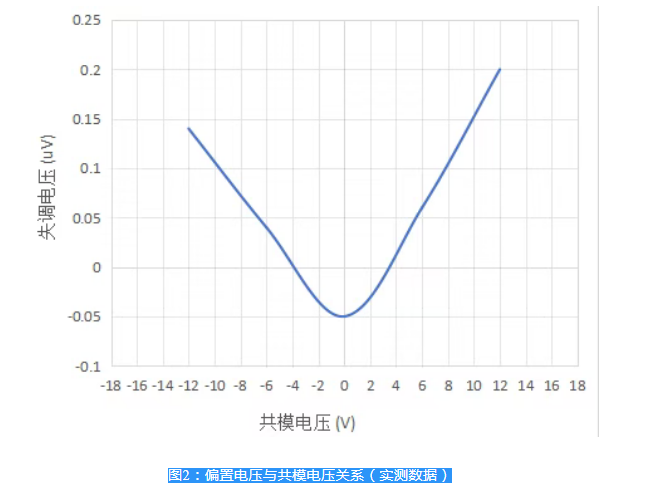

　　实测亮点：从实测曲线可见，CLA189 在 -40°C 至 +125°C 全温度范围内偏置电压变化极小，共模电压在 (V-)−0.1V 至 (V+)−2.5V 范围内偏置电压保持稳定，为精密直流测量提供坚实保障。

　　超低噪声：精密信号链的静音之选

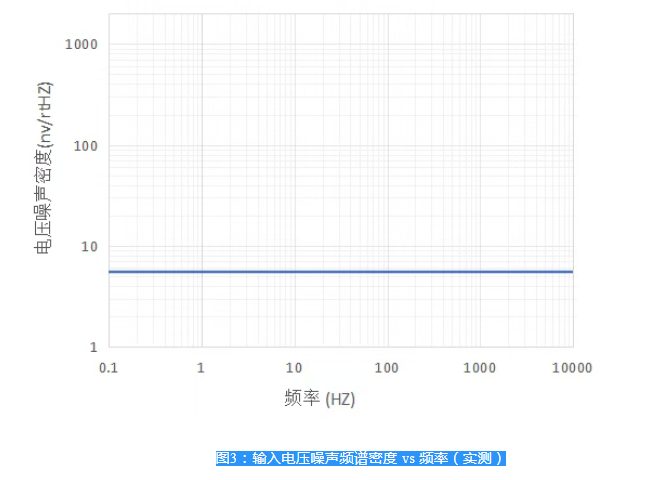

　　得益于零漂移架构，CLA189同时具备超低宽带噪声与零闪烁噪声特性。实测输入电压噪声频谱密度在 1kHz 处仅约5.5 nV/√Hz，0.1Hz ~ 10Hz 峰峰值噪声低至0.1 µVPP。

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

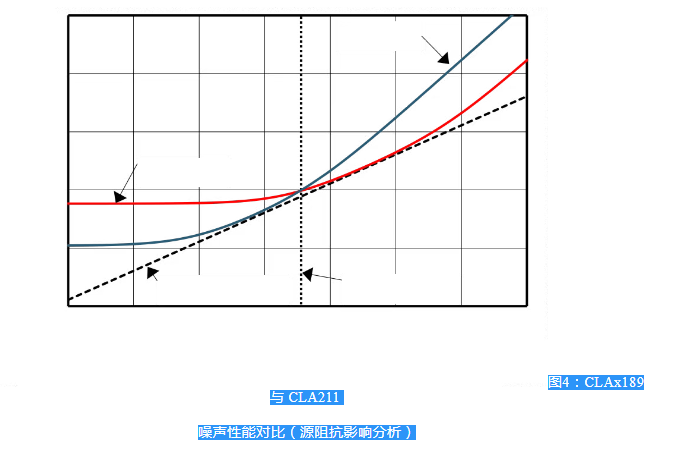

　　设计提示：由于CLA189采用CMOS输入结构，兼具低电压噪声与极低电流噪声，在任何实际源阻抗条件下电流噪声贡献均可忽略不计，是高源阻抗应用场景(如传感器前端)的理想选择。

　　MUX友好型输入：多通道系统的稳定保障

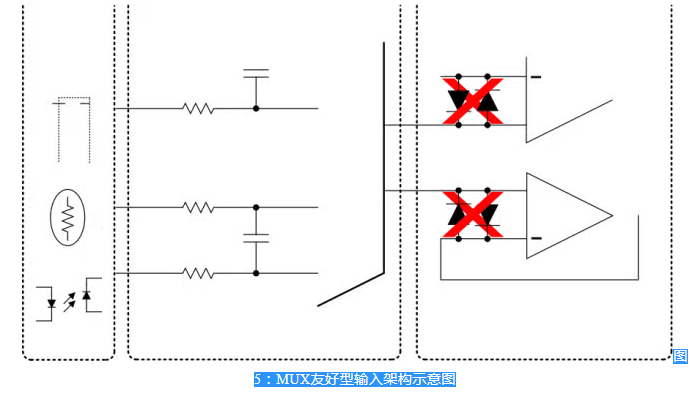

　　CLA189采用独特的专有输入级设计，在保持高输入阻抗的同时，可在施加大差分输入电压时有效抑制浪涌电流。这解决了开关或多路复用应用中快速切换高电位导致的 RC 滤波网络严重干扰问题。

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

　　支持MUX协议的输入接口，切换迅速且保持高输入阻抗

　　大差分输入电压下有效抑制输入偏置电流浪涌

　　内置斜率提升功能，配合宽带宽实现出色的稳定性能

　　可直接用作比较器，差分/共模绝对最大额定值仍以电源为基准

　　卓越动态性能：快且稳

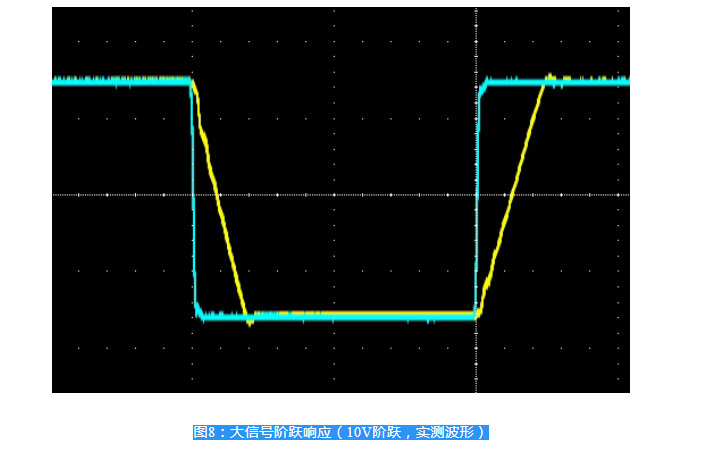

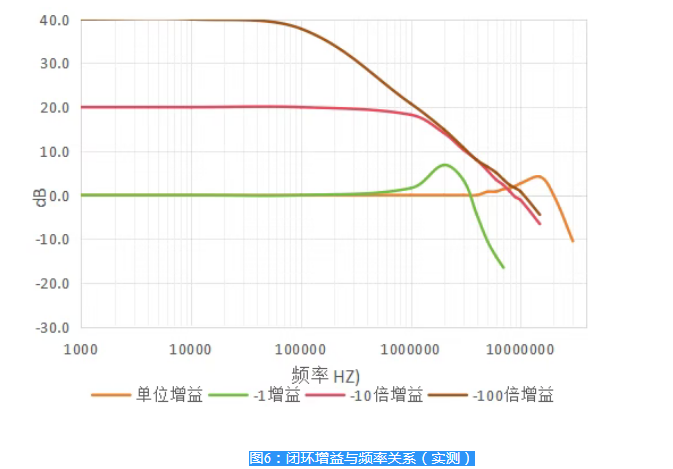

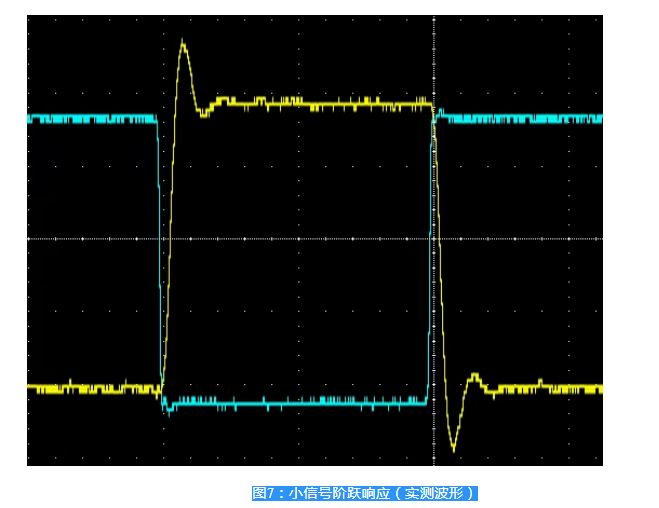

　　CLA189具备13.5 MHz单位增益带宽与30 V/µs压摆率，10V阶跃电压下稳定至0.01% 仅需1.1µs，过载恢复时间仅60 ns。无论是高速数据采集还是精密控制回路，都能游刃有余。

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

　　鲁棒设计：可靠与易用兼得

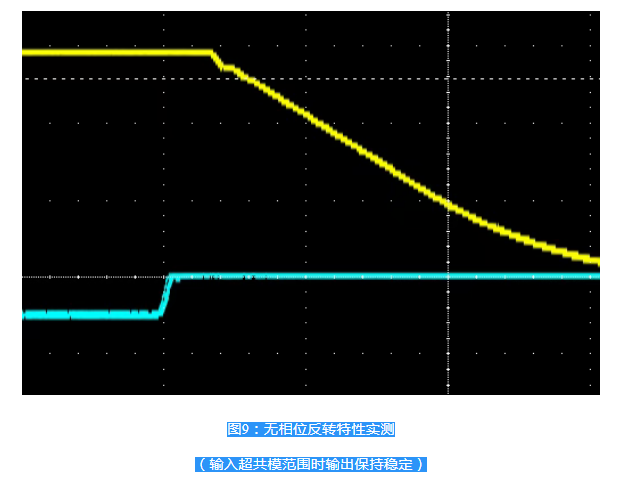

　　相位反转保护：输入信号超出线性共模范围时，输出稳定保持在正确电源轨，绝无意外相位反转

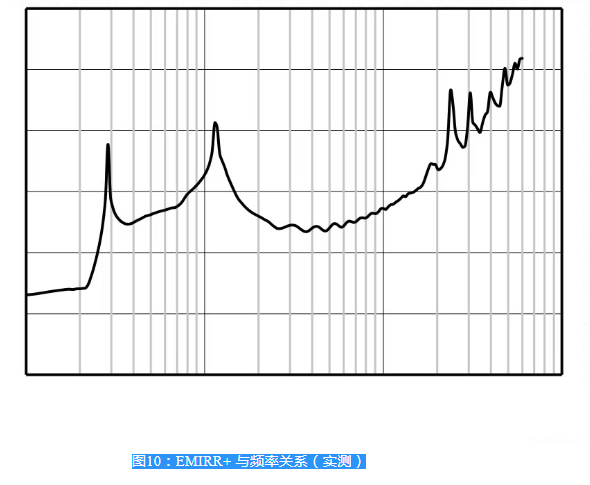

　　RFI/EMI滤波输入：集成EMI抑制技术，在400MHz ~ 5GHz 频段内具备优异的抗扰性能

　　高ESD防护：HBM ±4000V / CDM ±1000V，满足工业级可靠性要求

　　宽温工作：指定温度范围 -40°C ~ +125°C，适应严苛环境

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

　　CMRR & PSRR：卓越的电源与共模抑制

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

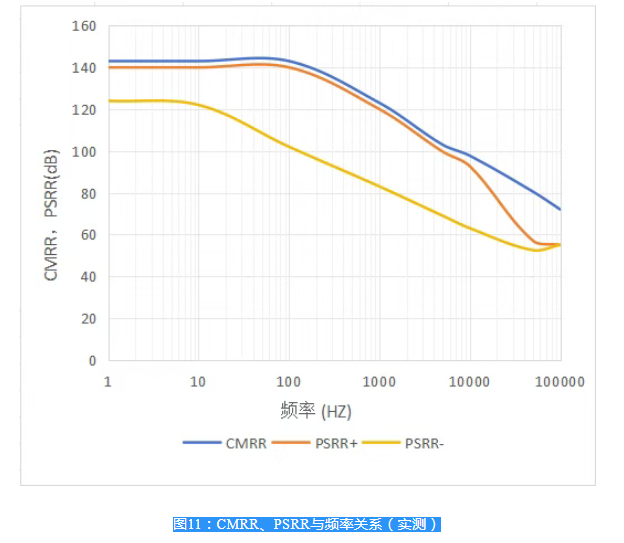

　　实测表现：低频下CMRR 典型值超过152 dB，PSRR表现同样优异，确保在噪声电源环境与变化共模条件下，放大器仍能提供极高的信号保真度。

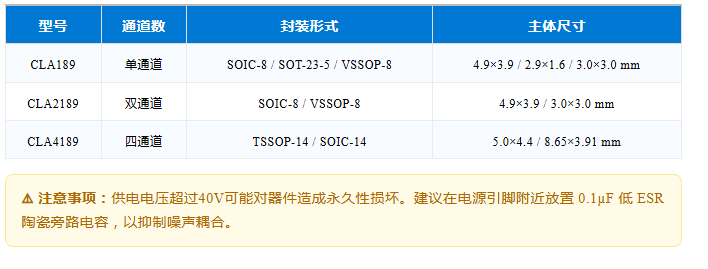

　　封装与订购信息

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器

新品发布 | 核芯互联发布CLA189系列高精度零漂运算放大器


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
