上海雷卯丨CNCA-C11-08:2026标准对CMS电子后视镜影响解读与雷卯EMC防护方案升级设计指南

　　一. 概述与背景

　　1.1

　　CNCA-C11-08:2026新规要点

　　CNCA-C11-08:2026《强制性产品认证实施规则 汽车间接视野装置》(试行)是国家认证认可监督管理委员会于2026年4月11日发布、2026年7月1日起实施最新版本，针对机动车辆间接视野装置(包括传统光学后视镜和新型CMS电子后视镜系统)的强制性产品认证要求进行了全面更新。

　　·2026年7月1日起：认证机构开始受理CNCA-C11-08:2026版本的CCC认证申请

　　·2027年1月1日起：强制执行新版本标准，届时未获得CCC认证的相关产品将不得出厂销售、进口或在经营活动中使用

　　新规最显著的变化在于，CMS电子后视镜系统作为新型机动车辆间接视野装置被正式纳入CCC强制认证范围。这意味着ESD(静电放电)、Transient Disturbance(瞬态干扰)等EMC性能指标将从原来的推荐性参考升级为准入性的强制检测项目，产品必须通过指定实验室的完整测试方可获证上市。

　　1.2

　　CMS(Camera Monitoring System)系统架构

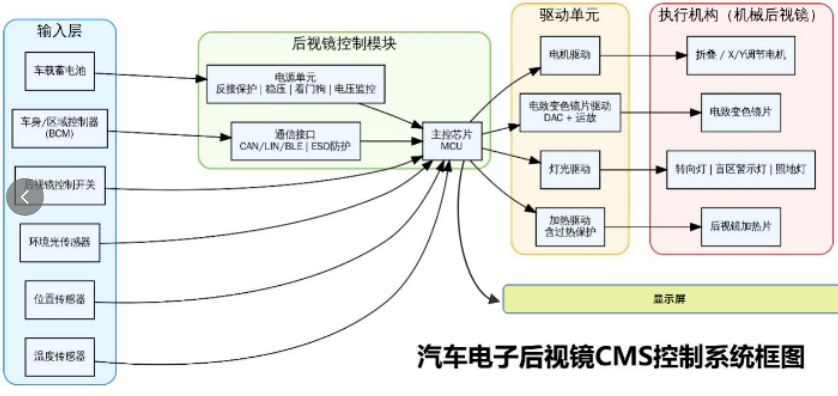

　　典型的CMS电子后视镜系统由以下核心组件构成，形成从图像采集到显示的完整信号链路：

　　●车外摄像头模块：安装于车辆两侧(车门或翼子板)，集成CMOS图像传感器、镜头、GMSL序列化器及电源管理电路，负责采集车外实时影像。工作于严苛的车外环境，面临最高等级的EMC威胁。

　　●座舱控制器：通常安装于座舱内部(仪表板或后备箱区域)，搭载SoC主控芯片，接收并处理两路摄像头的高速视频数据，完成图像拼接、延时补偿、亮度/对比度调节等处理，并向两侧显示屏输出视频信号。

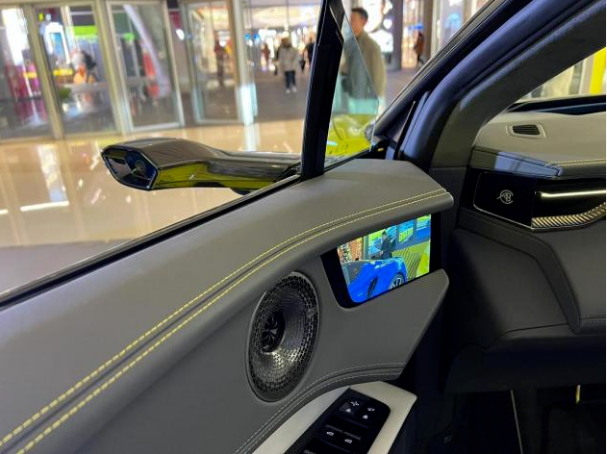

　　●A柱内显示屏模块 ：安装于驾驶员侧A柱内侧或车门三角区，采用LCD或OLED面板，通过MIPI DSI或LVDS接口接收控制器的视频信号，实时显示车外影像，替代传统光学后视镜的视野功能。

　　1.3

　　关联标准体系

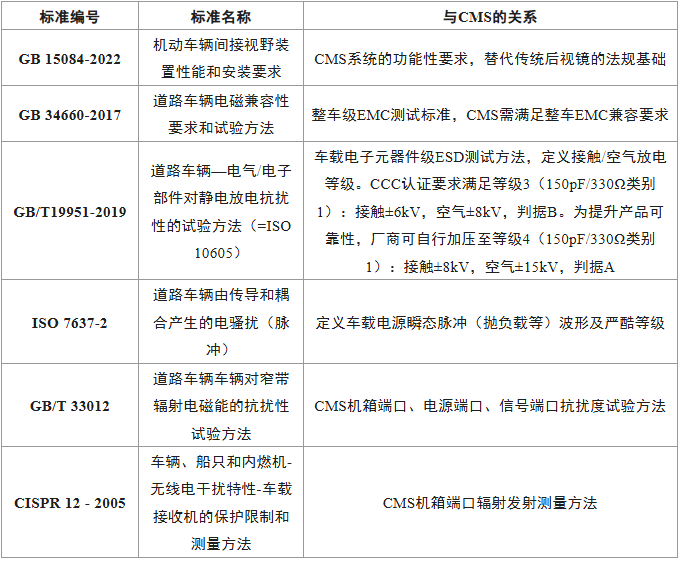

　　CMS电子后视镜系统的EMC认证测试涉及多层级标准体系，主要是CNCA-C11-08:2026 CCC认证实施规则引用了GB 15084-2022《机动车辆间接视野装置性能和安装要求》，GB 15084-2022进一步引用GB 34660-2017《道路车辆 电磁兼容性要求和试验方法》，而GB 34660-2017又引用了一系列基础EMC标准。总体上这个标准体系包括：

　　二.标准实施前后防护要求对比

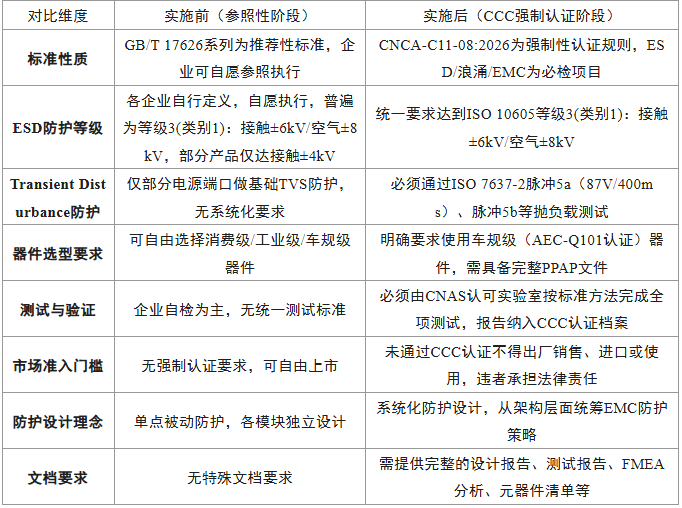

　　CNCA-C11-08:2026的实施将CMS电子后视镜的EMC防护要求从"自愿参照"提升至"强制准入"层面，对产品设计产生了根本性的影响。下表系统对比了实施前后的主要变化：

　　三.CMS系统面临的电磁干扰威胁

　　CMS电子后视镜系统工作于复杂的汽车电气环境中，面临多种电磁干扰威胁。深入理解各类威胁的波形特征和耦合路径，是制定有效防护方案的前提。

　　静电放电(ESD)是CMS系统面临的最直接、最具破坏性的电磁威胁。车外摄像头直接暴露于外部环境，在干燥气候条件下，人体Model或人体对车体的放电可直接作用于摄像头外壳和连接器。

　　ESD事件的典型波形特征：上升时间极短(0.7~1ns)，峰值电流可达数十安培，频谱范围从数MHz到数GHz。对于CMS系统中的高速信号线(GMSL、LVDS、MIPI等)，ESD保护器件必须具备极低的结电容(Cj ≤ 0.5pF)，以避免信号完整性劣化。上海雷卯电子的ULC系列超低电容TVS器件可完美满足这一需求。

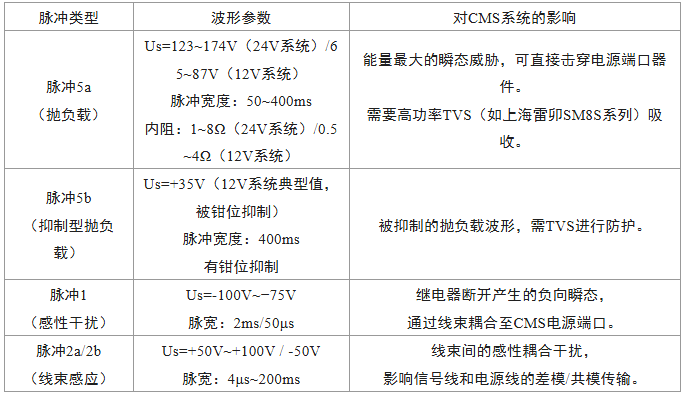

　　Transient Disturbance威胁在车载环境中主要体现为ISO 7637-2定义的各类瞬态脉冲，其中最具破坏力的是抛负载(Load Dump)脉冲：

　　四.上海雷卯分模块EMC防护策略

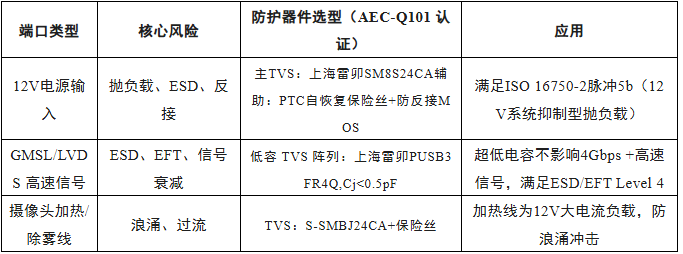

　　1摄像头模块(车外高风险区)

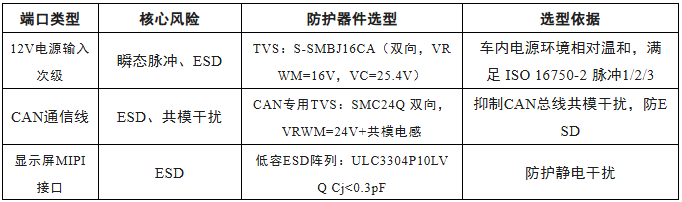

　　2座舱显示/控制模块

　　3高速传输链路(摄像头-控制器)

　　●核心要求：超低电容<0.5pF、高ESD防护、小封装

　　●推荐方案：GMSL专用车规级ESD阵列(如上海雷卯LEIDITECH ULC3304P10LVQ系列)，集成4路差分信号防护，DFN封装，满足AEC-Q101，支持10Gbps + 传输速率

　　五.各接口电路EMC防护方案

　　1

　　12V电源输入防护

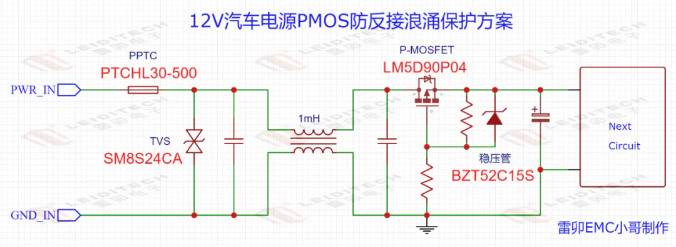

　　采用P沟道MOSFET用于满足汽车前装设备的防反接大功率需求，低发热，DFN5X6-8封装，散热性能优良，SM8S24CA或5.0SMDJ24CA用于满足ISO7637-2 5A /5B测试，以及ISO 10605:2008(等级4)ESD测试。

　　2

　　CAN接口静电防护方案

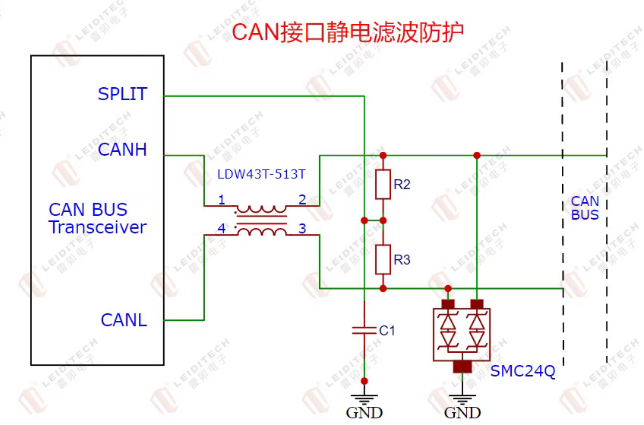

　　雷卯EMC小哥推荐采用多路集成器件SMC24Q保护，电容<50PF，可以保证信号完整性的同时，可滤除杂讯、通过静电测试。

　　3

　　MIPI接口静电防护方案

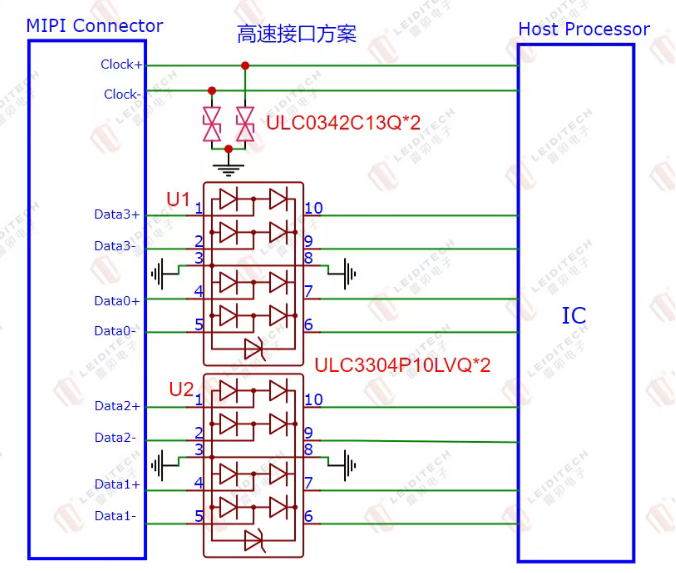

　　MIPI提供2.5Gbit/s的传输速度，雷卯推荐采用集成器件ULC3324P10LVQ防护,寄生电容<0.5pf, 保证信号完整性，满足ISO 10605:2008(等级4)ESD测试

　　4

　　LVDS接口静电防护方案

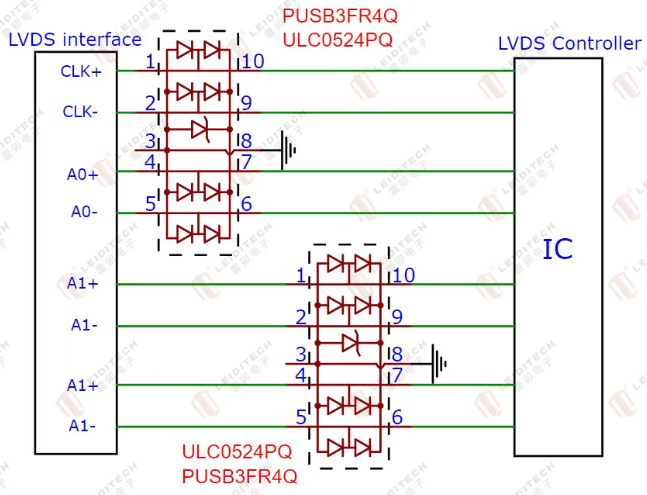

　　LVDS提供655Mbit/s的传输速度，上海雷卯电子推荐集成器件PUSB3FR4Q防护, 寄生电容<1pf, 保证信号完整性，满足ISO 10605:2008(等级4)ESD测试。

　　5

　　GMSL静电防护方案

　　●单端系统(同轴电缆传输)：

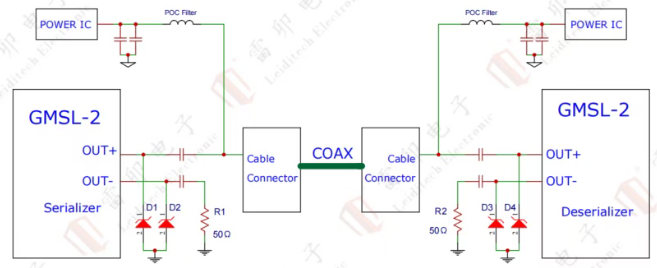

　　单端系统模式是由一根同轴电缆组成，同轴电缆上可以传输12V电源，主要用于车载摄像头，上海雷卯电子推荐采用ULC1811CDNQ，Cj=0.3pF(Typ.)低结电容，保证信号完整性，满足ISO 10605:2008(等级4)ESD测试。

　　●差分系统(两对差分线传输)：

　　差分系统模式是由两对差分线组成，主要应用于车内的高清中控显示器等。上海雷卯推荐集成式的ULC3324P10LVQ，Cj= 0.45pF(Typ.) 封装为DFN2510，单颗保护四路差分线。另有ULC0342CDNHQ，Cj=0.22 pF(Typ.) ，封装为DFN1006，布线更灵活。

　　六. 升级前后方案对比

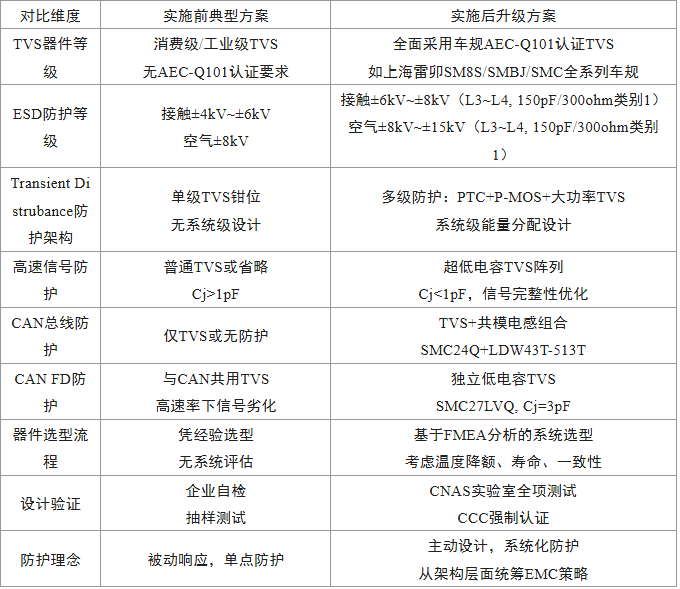

　　CNCA-C11-08:2026实施前后的典型防护方案差异如下：

　　七.EMC元件选型清单(雷卯Leiditech)

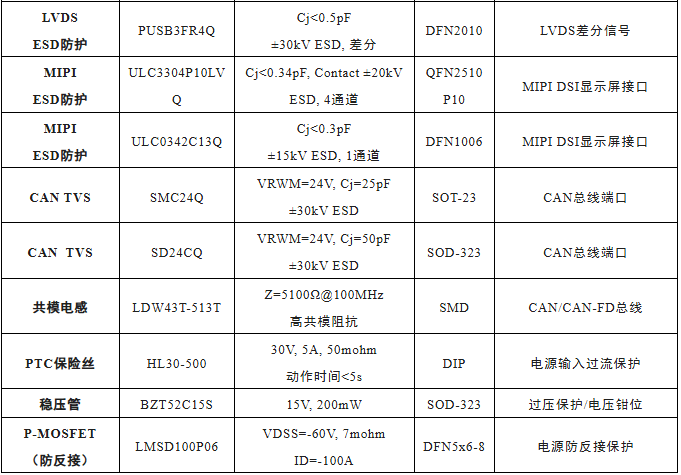

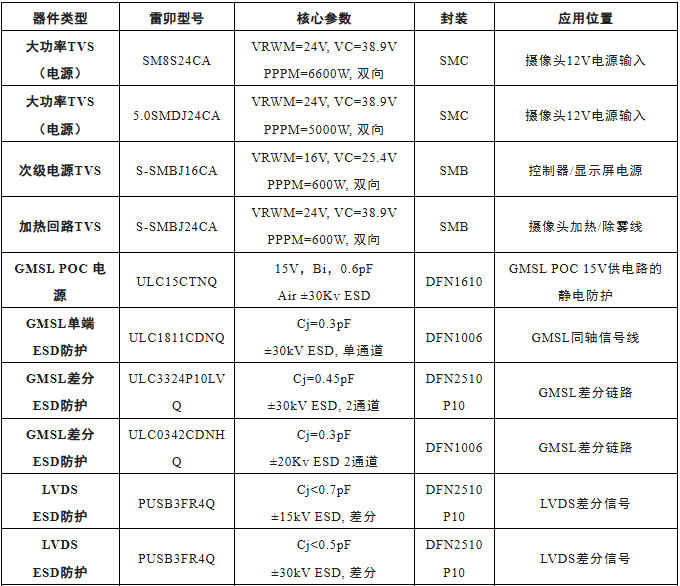

　　以下表格汇总了CMS电子后视镜系统全部EMC防护器件的选型推荐，所有ESD/TVS均为上海雷卯电子Leiditech产品，满足AEC-Q101车规认证要求。

　　总结

　　CNCA-C11-08:2026的实施标志着CMS电子后视镜系统从"推荐性合规"迈入"强制性准入"的新阶段。这意味着EMC防护设计不再是可选的"加分项"，而是产品上市的"准入证"。

　　CNCA-C11-08:2026实施前后CMS系统EMC防护方案的升级要点，主要包括：

　　防护等级全面提升：ESD从L2~L3(类别1)提升至L3~L4(类别1)，Transient Distrubance防护需覆盖ISO 7637-2全部关键脉冲;

　　器件选型必须车规化：防护器件需通过AEC-Q101认证(文中推荐的雷卯电子Leiditech的TVS系列产品全部符合AEC-Q101认证);

　　系统化防护架构：从单点被动防护升级为"电源多级防护+信号低电容TVS+共模滤波"的系统化方案。雷卯EMC小哥建议，在系统设计阶段就应从架构层面统筹EMC策略。

　　高速信号防护是技术难点：GMSL、LVDS、MIPI等高速信号要求TVS器件在提供±30kV ESD防护的同时保持极低结电容(<0.5pF)，雷卯的ULC系列超低电容TVS器件完美满足这一需求。

　　建议各CMS产品制造方在2026年8月前完成所有产品的EMC防护方案升级和预测试工作，确保在新规受理启动时即可通过CCC认证测试，抢占市场先机。上海雷卯电子可提供免费EMC测试服务和方案设计支持，助力客户顺利完成CCC认证。
