核芯互联发布超低抖动可编程晶体振荡器CLG9501

　　国内领先的高性能时钟芯片解决方案提供商核芯互联今日宣布，正式推出其最新研发的超低抖动可编程晶体振荡器——CLG9501。该产品将为高速通信、数据中心及企业网络等前沿应用领域提供更为卓越和可靠的时钟源选择。

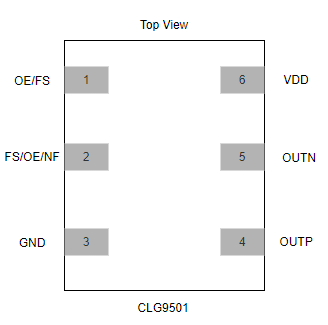

　　CLG9501是一款基于PLL架构的先进可编程时钟芯片，可以输出100MHz，156.25MHz，312.5MHz等频率，旨在满足现代网络基础设施对信号完整性的严苛要求。它集成了高精度晶体和小型化封装技术(提供 2.0 x 1.6/2.5 x 2.0/3.2 x 2.5 mm x mm)，不仅简化了电路板设计，降低了BOM成本，更以其出色的抖动性能和强大的功能集成，为业界带来成本和性能更优的解决方案。

核芯互联发布超低抖动可编程晶体振荡器CLG9501

　　极致性能，定义新一代时钟标准

　　CLG9501在关键性能指标上表现卓著，其A等级版本的典型相位抖动(Phase Jitter)低至68fs(12kHz至20MHz积分带宽)，为业界领先水平，可以完全满足要求极为严苛的SerDes应用需求。这一性能确保了在400G/800G等超高速数据传输应用中，信号的失真和误码率被降至最低，从而保障了整个系统的高效稳定运行。

　　此外，CLG9501具备出色的电源噪声抑制(PSNR)能力，达到了-100 dBc，领先业界同类型产品，使其在复杂的电源环境中依然能保持高稳定性，为系统提供纯净、可靠的时钟参考。

　　功能创新，引领行业技术趋势

　　与市场同类产品相比，CLG9501是少有的全面支持扩频时钟(Spread Spectrum Clocking, SSC)功能的高性能可编程晶体振荡器。该功能可以有效降低电磁干扰(EMI)，帮助终端设备更轻松地通过各项电磁兼容性(EMC)认证，这对于设计紧凑、高密度的现代电子产品至关重要。

　　应用领域

　　凭借其卓越的性能和灵活的可编程性，CLG9501可广泛应用于以下领域：

　　光传输网络(OTN)：100G/200G/400G/800G及更高速率的光传输系统

　　数据中心：网络交换机、路由器、服务器等核心设备

　　光模块：10G/40G/100G/400G/800G以太网光模块

　　高精度测试与测量仪器

　　时钟与数据转换器

　　PCIe Gen5/Gen6应用

　　与市场同类产品关键参数对比

核芯互联发布超低抖动可编程晶体振荡器CLG9501

　　从上表可以清晰地看到，核芯互联的CLG9501的相位抖动性能优于产品A，这意味着在大量现有应用场景中，CLG9501能提供更纯净的时钟信号。更重要的是，CLG9501具备产品A所不具备的SSC功能，这一功能优势使其在EMI敏感的应用中成为唯一选择。

　　核芯互联CEO表示：“CLG9501的发布是我们致力于技术创新和满足客户需求的又一重要里程碑。我们不仅在核心性能上实现了对标甚至超越国际一流水平，更通过引入SSC等差异化功能，为客户解决了实际的设计痛点。核芯互联将继续深耕高性能时钟领域，为全球客户提供更多、更好、更具成本优势的芯片选择。”
