行业新闻

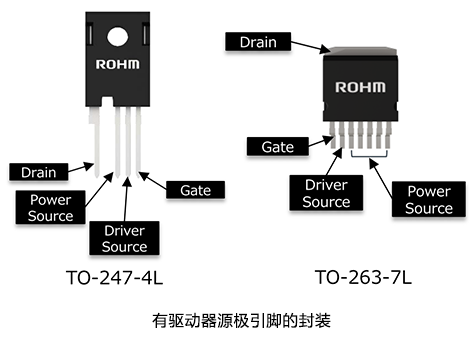

AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—有驱动器源极引脚的封装、有无驱动器源极引脚的差异及其效果

关键词：

ROHM , ROHM Semiconductor , Ameya360

发布时间：2026-10-29 16:24 阅读量：183 继续阅读>>

行业新闻

AMEYA360代理丨ROHM SiC驱动技术篇：低边 SiC 开关开通 / 关断时，栅源电压如何优化？

　　本文将详细介绍SiC MOSFET在LS导通时的动作情况和LS关断时的动作情况。　　SiC MOSFET低边开关导通时的Gate-Source间电压的动作　　当SiC MOSFET的LS导通时，首先ID会变化(下述波形示意图T1)。此时LS的ID沿增加方向、HS的ID沿减少方向流动，受下述等效电路图中所示的事件(I)影响，在图中所示的极性产生公式(1)的电动势。公式(1)与上一篇文章中使用的公式相同。该电动势引起的电流将源极侧作为正极对CGS进行充电，因此在LS会将VGS向下推，在HS会将VGS向负极侧拉，使之产生负浪涌(波形示意图VGS的T1)。　　当ID的变化结束时，LS的VDS的电位降低(波形示意图T2)。所以，公式(2)中的电流就像等效电路图中的(II)-1、(II)-2那样流动，并且VGS会分别引发下列公式(3)、(4)中的电压上升。　　VDS刚刚开始变化后，公式(3)的VGS上升为主，随着时间的推移，公式(4)的VGS也开始上升。也就是说，MOSFET的CGD/CGS比、驱动电路的RG_EXT、栅极驱动信号图形布线的电感值LTRACE具有很大影响。　　如等效电路图所示，HS中的(II)-2的电流ICGD2处于VGS提升方向。因此，本来应该处于OFF状态的HS因VGS的提升而开始了导通工作。这种现象称为“误启动”。当HS发生误启动时，就会与LS的导通工作重叠，致使HS和LS的MOSFET同时导通，从而引发直通电流。　　ICGD2会持续流动到LS的导通工作结束，并被积蓄在LTRACE中，但会在VSW变化结束的时间点消失，LTRACE产生电动势。这就是事件(III)。受RG_EXT等开关条件影响，ICGD2可能会达到几安培，并且该电动势可能会增加。　　受上述事件(I)、(II)、(III)的影响，LS导通后的Gate-Source电压呈现出波形示意图中所示的动作。波形示意图和等效电路图的相同编号表示同一事件。另外，图中VGS的虚线波形表示理想的波形。　　外置栅极电阻的影响　　下面是SiC MOSFET桥式结构的LS导通时的双脉冲测试结果。(a)波形图的外置栅极电阻RG_EXT为0Ω，(b)为10Ω。图中的(I)、(II)、(III)同前面相应编号的事件。　　VDS刚刚开始变化后，公式(3)的VGS上升为主，随着时间的推移，公式(4)的VGS也开始上升。也就是说，MOSFET的CGD/CGS比、驱动电路的RG_EXT、栅极驱动信号图形布线的电感值LTRACE具有很大影响。　　如等效电路图所示，HS中的(II)-2的电流ICGD2处于VGS提升方向。因此，本来应该处于OFF状态的HS因VGS的提升而开始了导通工作。这种现象称为“误启动”。当HS发生误启动时，就会与LS的导通工作重叠，致使HS和LS的MOSFET同时导通，从而引发直通电流。　　ICGD2会持续流动到LS的导通工作结束，并被积蓄在LTRACE中，但会在VSW变化结束的时间点消失，LTRACE产生电动势。这就是事件(III)。受RG_EXT等开关条件影响，ICGD2可能会达到几安培，并且该电动势可能会增加。　　受上述事件(I)、(II)、(III)的影响，LS导通后的Gate-Source电压呈现出波形示意图中所示的动作。波形示意图和等效电路图的相同编号表示同一事件。另外，图中VGS的虚线波形表示理想的波形。　　外置栅极电阻的影响　　下面是SiC MOSFET桥式结构的LS导通时的双脉冲测试结果。(a)波形图的外置栅极电阻RG_EXT为0Ω，(b)为10Ω。图中的(I)、(II)、(III)同前面相应编号的事件。　　dVDS/dt带来的LS的VGS上升和HS的VGS负浪涌(波形示意图T4)是事件(IV)。　　波形示意图的T4周期结束时，公式(1)所示的ICGD1消失时发生的浪涌是事件(V)。公式(1)与之前使用的公式相同。　　然后，漏极电流发生变化(波形示意图T6)，并发生公式(2)所示的LSOURCE引起的电动势，电流如等效电路的事件(VI)中所示流动。公式(2)也与之前使用的公式相同。　　可以看出的动作是，由于该电流以源极侧为负极向MOSFET的CGS充电，因此在HS侧将VGS推高，在LS侧将VGS向正极侧拉升，以防止VGS下降。结果就产生了波形示意图所示的VGS动作。波形示意图中VGS的虚线表示理想的电压波形。　　外置栅极电阻的影响　　下面是SiC MOSFET桥式结构的LS关断时的双脉冲测试结果。(a)波形图的外置栅极电阻RG_EXT为0Ω时，(b)为10Ω。图中的(IV)、(V)、(VI)即前面提到的事件。　　如波形图所示，可以看到事件(V)的浪涌非常明显。　　尽管由VDS的变化引起的事件(IV)的影响很小，但由于HS中事件(IV)引起的负浪涌常常会超过额定值，在这种情况下，就需要对电路采取相应的措施。要想减少这种关断时的HS负浪涌，需要减小HS栅极电阻RG_EXT。然而，需要注意的是，在前文介绍过的常用栅极电阻调节电路中，事件(IV)在电阻值高的RG_ON侧较为突出。　　关于由事件(VI)引起的VGS抬升，由于该时刻正好在关断(Turn-off)结束之前，所以即使HS进入导通(Turn-on)动作，SiC MOSFET桥式结构的LS也已经被关断，几乎不会造成什么问题。

关键词：

ROHM , ROHM Semiconductor , Ameya360

发布时间：2026-10-28 13:22 阅读量：197 继续阅读>>

行业新闻

AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—传统的MOSFET驱动方法

　　MOSFET和IGBT等功率开关器件被广泛应用于各种功率转换应用中。需要尽可能地降低MOSFET和IGBT等开关器件产生的开关损耗和传导损耗，但不同的应用其降低损耗的方法也不尽相同。　　近年来，出现了一种可以改善损耗的方法，那就是带有驱动器源极引脚(所谓的开尔文源极引脚)的新封装。在“通过驱动器源极引脚改善开关损耗”系列文章中，将为您介绍功率开关产品封装具有驱动器源极引脚的效果以及使用注意事项。　　传统的MOSFET驱动方法　　MOSFET和IGBT等电源开关器件被广泛应用于各种电源应用和电源线路中。需要尽可能地降低这种开关器件产生的开关损耗和传导损耗，但不同的应用其降低损耗的方法也不尽相同。近年来，发现有一种方法可以改善MOSFET和IGBT等的开关损耗问题，那就是带有驱动器源极引脚(所谓的开尔文源极引脚)的新封装。在本文——“通过驱动器源极引脚改善开关损耗”中，将介绍功率开关产品具有驱动器源极引脚的效果以及使用注意事项。　　传统的MOSFET驱动方法　　为了便于对驱动器源极引脚进行说明，我们先来了解一下传统的MOSFET驱动方法。　　MOSFET通常为电压驱动型，通过开/关栅极引脚的电压来控制开关工作。下面是传统TO-247N封装(3引脚)MOSFET的常见栅极驱动电路示例。　　驱动电源VG和MOSFET的栅极引脚Gate之间连接外置电阻RG_EXT，用来控制开关速度，但驱动电路中含有PCB版图的电感LTRACE和MOSFET源极引脚Source的封装电感LSOURCE，因此这个参数是需要好好考虑的重要项目。栅极引脚的封装电感包含在LTRACE中，而漏极引脚Drain的电感LDRAIN不包含在栅极驱动电路中，因此在这里省略。　　由于该驱动电路的具体工作是很基本的而且是常见的，因此在此省略相应的介绍，但需要注意的是，由于流过漏极和源极间的漏极电流ID的变化，LSOURCE中会产生电动势VLSOURCE，这一点在以往的开关速度下很容易被忽略。下面是驱动电路的开关工作中的电压施加情况：　　MOSFET被施加VG并导通后，ID増加，LSOURCE沿图中(I)的方向产生VLSOURCE。另一方面，由于电流IG流入栅极引脚，因此在RG_EXT上会产生压降VRG_EXT(I)。这些电压包含在导通时的驱动电路网中，如公式(1)所示，它们使MOSFET的导通动作所需的芯片上的电压VGS_INT减少，最终导致导通速度下降。LTRACE也会产生电动势，但因其非常小而在此省略。　　关断时也是同样的原理，由于公式(1)中的IG和dID/dt为负，因此使RG_EXT和LSOURCE电压上升(II)，VSG_INT增加，导致关断速度下降。　　一般来讲，电源开关元器件的LSOURCE为几nH到十几nH，加上当dID/dt达到几A/ns时可能会产生10V以上的VLSOURCE，这些将对MOSFET开关工作产生很大的影响。　　驱动器源极引脚是通过消除VLSOURCE的影响来改善MOSFET开关速度的。

关键词：

ROHM , ROHM Semiconductor , Ameya360

发布时间：2026-10-27 14:10 阅读量：208 继续阅读>>

行业新闻

直播预告丨AMEYA360×ROHM：AI 服务器电源与机器人应用，同步解锁 ROHM ESH 官方技术论坛

　　AI 算力爆发，服务器功耗持续飙升，下一代800V/±400VDC 高压直流供电架构成为行业大势;工业机器人、自动化设备对电源器件效率、可靠性提出严苛考验。　　AMEYA360 联合 IDM 大厂ROHM 罗姆，带来专场技术直播，深度拆解 Power Rack AI 服务器电源完整解决方案，同时分享功率器件在机器人领域落地实践，工程师不要错过!　　扫描海报二维码即可预约直播，直播间福利多多，多重好礼等你拿!　　直播信息　　直播时间　　10 月 29 日 14:00‑16:00　　直播嘉宾　　AMEYA360 PM Dean(主持人)　　ROHM FAE Musk(原厂技术分享)　　直播核心看点　　AI 时代功耗危机　　AI 服务器耗电量激增背景，传统电源架构瓶颈解析　　下一代供电演进　　800V 总线高压直流架构优势，降低线缆损耗、减重降铜材成本，DC‑Grid 可再生能源适配方案　　ROHM Power Rack 完整方案　　IDM 垂直整合优势，SiC MOSFET、GaN HEMT、模拟驱动 IC、分流电阻器全器件矩阵 ✅GPU 功耗迭代趋势：面向 1MW 高功率机架的电源系统设计思路　　拓展应用　　功率半导体在工业机器人、自动化装备的实际市场应用　　在线答疑　　设计难题现场问诊，和原厂 FAE 面对面交流　　直播间福利　　直播互动抽奖，电子周边、礼品等多重好礼等你来!　　各位工程师朋友，为了确保中奖后奖品能顺利派发，请记得在参与直播抽奖前花 30 秒填写下方的【登记表】。建议大家现在就可以提前填写锁定资格，这样中奖后小助手就能第一时间为您安排奖品寄送啦!　　在登记表下方，我们为大家同步推荐了【ROHM官方技术论坛(ESH)】。接下来，为大家详细介绍一下这个极具含金量的原厂级技术交流平台：　　什么是ROHM官方技术论坛(ESH)?　　ROHM官方技术论坛(ESH)是罗姆半导体专为电子工程师打造的官方线上技术支持与交流平台。平台汇集海量原厂技术白皮书、应用指南及仿真设计资料，并有罗姆原厂专家在线提供权威的技术答疑与选型支持，助力工程师攻克研发难题，加速产品设计落地。　　如何注册/登录ROHM官方技术论坛(ESH)?　　工程师可通过以下步骤注册 / 登录：　　PC 端入口：　　https://esh.rohm.com.cn/s/?language=zh_CN&utm_source=ichunt.com&utm_medium=referral&utm_campaign=250703　　移动端入口：　　1、点链接进入主页(图 1)点击右上角注册&登录　　https://esh.rohm.com.cn/s/?language=zh_CN&utm_source=ichunt.com&utm_medium=referral&utm_campaign=250703图1　　2、跳转到(图 2)，点击新用户注册&登录图2　　3、这个页面比较长要往下滑动才看得到注册按钮，找到注册按钮点击(不要直接填写邮箱登录)　　　　　　4、密码要设置的比较复杂，最好设置自己能记住的 (最后登录时需要输入密码) , 行业选项无法选中，可忽略不填　　　　　5、提交信息后，去注册邮箱收激活账号的邮件，点击链接激活　　　　　　6、点击激活链接后，再重新到第一步，点击链接，用邮箱&密码进行登录(必须要登录一次才算有效注册)　　https://esh.rohm.com.cn/s/?language=zh_CN&utm_source=ichunt.com&utm_medium=referral&utm_campaign=250703　　　　　注：使用 PC 端进行 ESH 注册，邮箱激活后会自动跳转到 ESH 首页并登录，　　若没有自动登录且跳转到首页或显示错误，还需要到首页自行登录一次　　注册完成后必须要登录才算有效注册!!!　　　　　　还没有预约直播的小伙伴，扫描海报二维码完成预约，10 月 29 日 14:00，我们直播间不见不散!　　

关键词：

ROHM , ROHM Semiconductor , Ameya360

发布时间：2026-10-26 14:46 阅读量：356 继续阅读>>

行业新闻

AMEYA360代理丨ROHM SiC驱动技术篇：桥式电路的开关产生的电流和电压

　　在上一篇文章中，对SiC MOSFET桥式结构的栅极驱动电路的导通(Turn-on)/关断( Turn-off)动作进行了解说。本文将介绍在SiC MOSFET这一系列开关动作中，SiC MOSFET的VDS和ID的变化会产生什么样的电流和电压。　　下面的电路图是SiC MOSFET桥式结构的同步式boost电路，LS开关导通时的示例。电路图中包括SiC MOSFET的寄生电容、电感、电阻，HS和LS的SiC MOSFET的VDS和ID的变化带来的各处的栅极电流(绿色线)。　　ID的变化dID/dt所产生的电压　　ID的变化将会产生下述公式(1)所示的电压。　　这是由于存在于SiC MOSFET源极的寄生电感中流过ID而产生的电压，是由电路图中的(I)引起的。该电压会使电流(I’)流过。　　VDS的变化dVDS/dt所产生的电流　　以HS为例，当SiC MOSFET关断、VDS变化时，Gate-Drain寄生电容CGD中会流过电流ICGD。如电路图所示，该电流分为Gate-Source寄生电容CGS侧流过的电流ICGD1：(II)-1和栅极电路侧流过的电流ICGD2：(II)-2。当VDS开始变化时，栅极电路侧的阻抗较大，因此大部分ICGD都在CGS侧，此时的ICGD1如公式(2)所示。　　从公式可以看出，当CGD较大时或CGD/CGS的比值变小时，ICGD1会增加。　　dVDS/dt和dID/dt既可以为正也可以为负，所以因它们而产生的电流和电压的极性在导通(Turn-on)和关断(Turn-off)时是不同的。在下一篇文章中将会进一步详细解说。　　AMEYA360作为ROHM官方授权代理商，可提供上述全系列SiC器件的选型参考、样品申请、现货供应及配套技术支持，助力工程师快速完成SiC方案评估与落地。欢迎联系Ameya获取更多ROHM SiC产品信息与支持。

关键词：

ROHM , ROHM Semiconductor , Ameya360

发布时间：2026-10-22 10:05 阅读量：359 继续阅读>>

行业新闻

AMEYA360代理丨ROHM SiC驱动技术篇：SiC-MOSFET的桥式结构栅源电压动作解析

　　从本文开始，我们将进入SiC功率元器件基础知识应用篇的第一弹“SiC MOSFET：桥式结构中栅极-源极间电压的动作”。　　前言　　MOSFET和IGBT等电源开关元器件被广泛应用于各种电源应用和电源线路中。另外，所使用的电路方式也多种多样，除单独使用外，还有串联连接、并联连接等多种使用方法。　　其中，在将开关元件上下串联连接的桥式结构中，通常交替地导通与关断各个元器件。下面是常规的桥式结构同步方式boost电路，波形图是根据栅极信号交替地导通/关断的低边(LS)MOSFET和高边(HS)MOSFET的漏极-源极间电压(VDS)和漏极电流(ID)示例。　　通过开关工作，流过各元件的电流和变化的电压以复杂的方式相互影响。尤其是在处理高电压高电流的电路中，受安装电路板和结线引起的寄生分量等影响，产生电压和电流的动作，并因此导致工作不稳定、效率下降，从而可能导致损耗增加、产生异常发热等问题。　　近年来，SiC MOSFET等高性能功率元器件的应用，使得通过高速开关转换大功率成为可能，但在操作过程中，需要对开关工作有深入的了解。　　在探讨“SiC MOSFET：桥式结构中Gate-Source电压的动作”时，本文先对SiC MOSFET的桥式结构和工作进行介绍，这也是这个主题的前提。　　SiC MOSFET的桥式结构　　下面给出的电路图是在桥式结构中使用SiC MOSFET时最简单的同步式boost电路。该电路中使用的SiC MOSFET的高边(HS)和低边(LS)是交替导通的，为了防止HS和LS同时导通，设置了两个SiC MOSFET均为OFF的死区时间。右下方的波形表示其门极信号(VG)时序。　　该电路中HS和LS MOSFET的Drain-Source电压(VDS)和漏极电流(ID)的波形示意图如下。这是电感L的电流处于连续动作状态，即所谓的硬开关状态的波形。　　横轴表示时间，时间范围Tk(k=1～8)的定义如下：　　T1： LS为ON时、MOSFET电流变化的时间段　　T2： LS为ON时、MOSFET电压变化的时间段　　T3： LS为ON时的时间段　　T4： LS为OFF时、MOSFET电压变化的时间段　　T5： LS为OFF时、MOSFET电流变化的时间段　　T4～T6： HS变为ON之前的死区时间　　T7： HS为ON的时间段(同步整流时间段)　　T8： HS为OFF时、LS变为ON之前的死区时间　　本文将针对SiC MOSFET桥式结构的栅极驱动电路及其导通(Turn-on)/关断( Turn-off)动作进行解说。　　SiC MOSFET桥式结构的栅极驱动电路　　LS(低边)侧SiC MOSFET Turn-on和Turn-off时的VDS和ID的变化方式不同。在探讨SiC MOSFET的这种变化对Gate-Source电压(VGS)带来的影响时,需要在包括SiC MOSFET的栅极驱动电路的寄生分量在内的等效电路基础上进行考量。　　右图是最基本的栅极驱动电路和SiC MOSFET的等效电路。栅极驱动电路中包括栅极信号(VG)、SiC MOSFET内部的栅极线路内阻(RG_INT)、以及SiC MOSFET的封装的源极电感量(LSOURCE)、栅极电路局部产生的电感量(LTRACE)和外加栅极电阻(RG_INT)。　　关于各电压和电流的极性，需要在等效电路图中，以栅极电流(IG)和漏极电流(ID)所示的方向为正，以源极引脚为基准来定义VGS和VDS。　　SiC MOSFET内部的栅极线路中也存在电感量，但由于它比LTRACE小，因此在此忽略不计。　　导通(Turn-on)/关断( Turn-off)动作　　为了理解桥式电路的Turn-on / Turn-off动作，下面对上一篇文章中提到的桥式电路中各SiC MOSFET的电压和电流波形进行详细说明。下面的波形图与上次的波形图是相同的。我们和前面的等效电路图结合起来进行说明。　　当正的VG被施加给LS侧栅极信号以使LS侧ON时，Gate-Source间电容(CGS)开始充电，VGS上升，当达到SiC MOSFET的栅极阈值电压(VGS(th))以上时， LS的ID开始流动，同时从源极流向漏极方向的HS侧ID开始减少。这个时间范围就是前一篇文章中定义的T1(见波形图最下方)。　　接下来，当HS侧的ID变为零、寄生二极管 Turn-off时，与中间点的电压(VSW)开始下降的同时，将对HS侧的Drain-Source间电容(CDS)及Drain-Gate间电容(CGD)进行充电(波形图T2)。对该HS侧的CDS+CGD充电(LS侧放电)完成后，当LS侧的VGS达到指定的电压值，LS侧的 Turn-on动作完成。　　而Turn-off动作则在LS侧VG OFF时开始，LS侧的CGS蓄积的电荷开始放电，当达到SiC MOSFET的平台电压(进入米勒效应区)时，LS侧的VDS开始上升，同时VSW上升。　　在这个时间点，大部分负载电流仍在LS侧流动(波形图T4)，HS侧的寄生二极管还没有转流电流。LS侧的CDS+CGD充电(HS侧为放电)完成时，VSW超过输入电压(E)，HS侧的寄生二极管Turn-on，LS侧的ID开始转向HS侧流动(波形图T5)。　　LS侧的ID最终变为零，进入死区时间(波形图T6)，当正的VG被印加给HS侧MOSFET的栅极信号时Turn-on，进入同步工作时间(波形图T7)。　　在这一系列的开关工作中，HS侧和LS侧MOSFET的VDS和ID变化导致的各种栅极电流流动，造成了与施加信号VG不同的VGS变化。具体内容将在下一篇文章进行详细说明。　　AMEYA360优势料号　　SCT4018KRC15：　　1200V, 18mΩ, 4引脚THD, 沟槽结构, SiC MOSFET　　SCT4026DLLTRDC：　　750V, 61A, 9引脚SMD，沟槽结构，碳化硅(SiC) MOSFET　　SCT4036DLLTRDC：　　750V, 46A, 9引脚SMD, 沟槽结构, SiC(碳化硅)MOSFET　　SCT4045DLLTRDC：　　750V, 37A, 9引脚SMD，沟槽结构，SiC(碳化硅)MOSFET　　SCT4036KRC15：　　1200V, 36mΩ, 4引脚THD, 沟槽结构, SiC MOSFET　　AMEYA360作为ROHM官方授权代理商，可提供上述全系列SiC器件的选型参考、样品申请、现货供应及配套技术支持，助力工程师快速完成SiC方案评估与落地。欢迎联系Ameya获取更多ROHM SiC产品信息与支持。

关键词：

ROHM , ROHM Semiconductor , Ameya360

发布时间：2026-10-20 13:02 阅读量：393 继续阅读>>

行业新闻

慕尼黑电子展倒计时！AMEYA360 展位 B5‑540 邀您会面

2026德国慕尼黑国际电子元器件博览会（Electronica）将于11月10日-11月13日，在德国慕尼黑新国际展览中心重磅启幕！AMEYA360如约赴会，展台：B5‑540，诚邀全球产业链伙伴莅临交流，共话产业新机。01关于Electronica德国慕尼黑电子展览会(Electronica)是全球领先的电子行业贸易展，1964年创办，每两年一届，在德国慕尼黑展览中心举办。这里汇聚从电子元器件、组件到电源、电路保护、连接器、传感器等全品类电子产品的技术、产品与解决方案，是全球电子供应链与采购圈最重要的交流平台之一。上一届 2024 年展览会盛况空前，开设 18 个专业展馆，吸引来自 58 个国家和地区的 3486 家企业参展，超七成参展商来自德国以外;同时接待来自 113 个国家和地区的 80203 名专业观众，交出亮眼的行业答卷。2026年，Electronica 再度启幕。作为电子元器件采购与供应链服务平台，AMEYA360 将奔赴慕尼黑，与来自全球的工程师、采购伙伴和行业朋友面对面交流。展会概览展会时间：2026年11月10日~11月13日11月10日-12日：09:00–18:0011月13日：09:00–15:00展览行业：电子元器件主办单位：德国慕尼黑国际展览集团展会地点：慕尼黑新国际博览中心举办周期：两年一届大厅平面图:02关于AMEYAAmeya Holding Limited于2007年在香港注册成立，2011年成立上海皇华信息科技有限公司，主营电子元器件的原厂授权代理、分销、代购等业务，并于2011年上线AMEYA360(www.ameya360.com)电子元器件供应平台。目前已获得ROHM、Panasonic、Taiyo Yuden、Susumu、Rubycon、Renesas(IDH)、纳芯微、润石、思瑞浦、雷卯、福佑斯、艾华、鲁光、华羿微、永能等80多家知名原厂的授权代理，同时分销TI、ADI、ST、Infineon、Microchip等品牌。公司拥有超过三千五百家优质供应商，AMEYA360商城收录八百多万种型号可供查询订货，有五百多万种元器件现货库存可供选购。公司设有销售部、采购部、代理部、方案部、大客户部和电子商务部等多个部门，全方位满足电子元器件销售与推广、方案应用开发、FAE技术支持、数据信息服务等多元化需求。公司员工遍布在上海、深圳、合肥、中国香港、中国台湾、马来西亚、印度、墨西哥、美国等50多处销售服务点，全球化的销售网络和仓储网络布局，可以快速响应客户需求，灵活应对订单变化并及时为客户解决问题，服务了近万终端客户，得到国内外客户的广泛认可和支持。03期待与您相见四天时间，一场全球电子人的聚会。我们在 B5-540 展位，等你来交流行业趋势、对接合作需求，也一起看看下一个电子时代的机会在哪里。慕尼黑见！

关键词：

慕尼黑电子展

发布时间：2026-10-16 16:06 阅读量：319 继续阅读>>

行业新闻

AMEYA360代理丨ROHM SiC核心器件篇：SiC-MOSFET－体二极管的特性

　　上一章介绍了与IGBT的区别。本章将对SiC-MOSFET的体二极管的正向特性与反向恢复特性进行说明。　　如图所示，MOSFET(不局限于SiC-MOSFET)在漏极-源极间存在体二极管。从MOSFET的结构上讲，体二极管是由源极-漏极间的pn结形成的，也被称为“寄生二极管”或“内部二极管”。对于MOSFET来说，体二极管的性能是重要的参数之一，在应用中使用时，其性能发挥着至关重要的作用。　　SiC-MOSFET体二极管的正向特性　　下图表示SiC-MOSFET的Vds-Id特性。在SiC-MOSFET中，以源极为基准向漏极施加负电压，体二极管为正向偏置状态。该图中Vgs=0V的绿色曲线基本上表示出体二极管的Vf特性，。Vgs为0V即MOSFET在关断状态下，没有通道电流，因此该条件下的Vd-Id特性可以说是体二极管的Vf-If特性。如“ROHM SiC基础篇：为何SiC能成为新能源主力器件?”中“何谓碳化硅”中提到的，SiC的带隙更宽，Vf比Si-MOSFET大得多。　　而在给栅极-源极间施加18V电压、SiC-MOSFET导通的条件下，电阻更小的通道部分(而非体二极管部分)流过的电流占支配低位。为方便从结构角度理解各种状态，下面还给出了MOSFET的截面图。　　SiC-MOSFET体二极管的反向恢复特性　　MOSFET体二极管的另一个重要特性是反向恢复时间(trr)。trr是二极管开关特性相关的重要参数这一点在SiC肖特基势垒二极管一文中也已说明过。不言而喻，MOSFET的体二极管是具有pn结的二极管，因而存在反向恢复现象，其特性表现为反向恢复时间(trr)。下面是1000V耐压的Si-MOSFET和SiC-MOSFET SCT2080KE的trr特性比较。　　如图所示，示例的Si-MOSFET的trr较慢，流过较大的Irr。而SiC-MOSFET SCT2080KE的体二极管速度则非常快。trr、Irr均为几乎可忽略的水平，恢复损耗Err已经大幅降低。　　AMEYA36优势料号　　SCT4018KRC15：　　1200V, 18mΩ, 4引脚THD, 沟槽结构, SiC MOSFET　　SCT4026DLLTRDC：　　750V, 61A, 9引脚SMD，沟槽结构，碳化硅(SiC) MOSFET　　SCT4036DLLTRDC：　　750V, 46A, 9引脚SMD, 沟槽结构, SiC(碳化硅)MOSFET　　SCT4045DLLTRDC：　　750V, 37A, 9引脚SMD，沟槽结构，SiC(碳化硅)MOSFET　　SCT4036KRC15：　　1200V, 36mΩ, 4引脚THD, 沟槽结构, SiC MOSFET　　AMEYA360作为ROHM官方授权代理商，可提供上述全系列SiC器件的选型参考、样品申请、现货供应及配套技术支持，助力工程师快速完成SiC方案评估与落地。欢迎联系Ameya获取更多ROHM SiC产品信息与支持。

关键词：

ROHM , ROHM Semiconductor , Ameya360

发布时间：2026-10-16 14:31 阅读量：453 继续阅读>>

行业新闻

AMEYA360代理丨ROHM SiC核心器件篇：SiC-MOSFET与IGBT的区别

　　上一章针对与Si-MOSFET的区别，介绍了关于SiC-MOSFET驱动方法的两个关键要点。本章将针对与IGBT的区别进行介绍。AMEYA360 作为 ROHM 官方授权代理商，可为工程师提供 SiC 器件选型、驱动调试等配套技术支持。　　与IGBT的区别：Vd-Id特性　　Vd‑Id 特性是晶体管的基础特性，下文对比了 25℃与 150℃条件下的 Vd‑Id 特性表现。　　观察 25℃下的特性曲线可以发现，SiC‑MOSFET 与 Si‑MOSFET 的漏极电流 Id 会随漏源电压 Vds 呈线性上升;而 IGBT 存在导通阈值压降，因此在小电流区间内，MOSFET 器件的 Vds 更低(对应 IGBT 为集电极电流、集电极‑发射极电压)。Vd‑Id 特性本质上也反映器件的导通电阻特性。依据欧姆定律，相同 Id 条件下 Vd 越小，导通电阻就越小;特性曲线斜率越陡峭，导通电阻性能越优异。　　IGBT的低Vd(或低Id)范围(在本例中是Vd到1V左右的范围)，在IGBT中是可忽略不计的范围。这在高电压大电流应用中不会构成问题，但当用电设备的电力需求从低功率到高功率范围较宽时，低功率范围的效率并不高。　　与之相对，SiC‑MOSFET 能够在更宽的工作区间维持较低的导通电阻。　　另一方面，温度升至 150℃时，Si‑MOSFET、SiC‑MOSFET 的特性曲线斜率均会变小，导通电阻随之上升。不过 SiC‑MOSFET 受温度影响幅度更小：25℃时导通性能接近的器件，高温环境下二者差距会进一步拉开，SiC‑MOSFET 导通电阻的温度漂移显著更低。　　与IGBT的区别：关断损耗特性　　前文多次提及，SiC 功率器件具备出色的开关性能，可实现大功率工况下的高速开关。下面具体对比其与 IGBT 的开关损耗差异。　　IGBT 器件关断时，受自身器件结构影响会产生拖尾电流，造成关断损耗增大，这是 IGBT 固有的特性。　　对比关断波形能够看出，SiC‑MOSFET 从原理上不存在拖尾电流，因此关断损耗可以做到很低。本次测试中，SiC‑MOSFET 搭配 SBD 肖特基势垒二极管方案，相较于 IGBT 搭配 FRD 快速恢复二极管方案，关断损耗 Eoff 降低 88%。　　还有一点需要注意：IGBT 的拖尾电流会随着工作温度升高而增大。另外，想要实现 SiC‑MOSFET 高速开关，需要合理配置外部栅极电阻 Rg，这一点在前面对比 Si‑MOSFET 的章节中已经做过说明。针对栅极电阻调试、驱动电路设计等实操问题，AMEYA360 可提供技术协助。　　与IGBT的区别：导通损耗特性　　接下来看开关导通时的损耗。　　IGBT 开通瞬间会出现图中蓝色 Ic 波形红色虚框所示的电流分量，该电流主要来自二极管反向恢复电流，是 IGBT 开通损耗的主要来源。值得留意：搭配 SiC‑SBD 使用时，凭借其优异的反向恢复特性，MOSFET 的开通损耗可以得到有效抑制;而配套 FRD 使用时，开通损耗会和 IGBT 拖尾电流一样，随温度升高进一步增大。　　综上，从开关损耗整体表现来看，SiC‑MOSFET 性能明显优于 IGBT。　　注：以上数据均来自 ROHM 内部测试环境。受驱动电路等外部条件影响，实际测试结果会存在一定差异。　　AMEYA36优势料号　　SCT4018KRC15：　　1200V, 18mΩ, 4引脚THD, 沟槽结构, SiC MOSFET　　SCT4026DLLTRDC：　　750V, 61A, 9引脚SMD，沟槽结构，碳化硅(SiC) MOSFET　　SCT4036DLLTRDC：　　750V, 46A, 9引脚SMD, 沟槽结构, SiC(碳化硅)MOSFET　　SCT4045DLLTRDC：　　750V, 37A, 9引脚SMD，沟槽结构，SiC(碳化硅)MOSFET　　SCT4036KRC15：　　1200V, 36mΩ, 4引脚THD, 沟槽结构, SiC MOSFET　　AMEYA360作为ROHM官方授权代理商，可提供上述全系列SiC器件的选型参考、样品申请、现货供应及配套技术支持，助力工程师快速完成SiC方案评估与落地。欢迎联系Ameya获取更多ROHM SiC产品信息与支持。

关键词：

ROHM , ROHM Semiconductor , Ameya360

发布时间：2026-10-14 10:13 阅读量：505 继续阅读>>

行业新闻

AMEYA360代理丨ROHM SiC核心器件篇：SiC‑MOSFET 核心特性与驱动设计要点

　　ROHM(罗姆)成立于1958年，总部位于日本京都，是全球知名半导体制造商，深耕碳化硅(SiC)技术多年，拥有自研SiC工艺与迭代升级的第四代、第五代SiC器件，产品以超低导通电阻、极低开关损耗、高耐温高可靠著称，覆盖SiC-SBD、SiC-MOSFET、全SiC功率模块及混合SiC模块等。Ameya360作为ROHM官方授权代理商，全权承接ROHM全系列高性能SiC器件，可为客户提供原厂正品现货、精准选型、样品申请、技术方案支持、BOM配套及全程售后配套服务。　　继前篇结束的SiC-SBD之后，本篇进入SiC-MOSFET相关的内容介绍。功率转换电路中的晶体管的作用非常重要，为进一步实现低损耗与应用尺寸小型化，一直在进行各种改良。SiC功率元器件半导体的优势前面已经介绍过，如低损耗、高速开关、高温工作等，显而易见这些优势是非常有用的。本章将通过其他功率晶体管的比较，进一步加深对SiC-MOSFET的理解。　　SiC-MOSFET的特征　　SiC-SBD的章节中也使用了类似的图介绍了耐压覆盖范围。本图也同样，通过与Si功率元器件的比较，来表示SiC-MOSFET的耐压范围。　　目前SiC-MOSFET有用的范围是耐压600V以上、特别是1kV以上。关于优势，现将1kV以上的产品与当前主流的Si-IGBT来比较一下看看。相对于IGBT，SiC-MOSFET降低了开关关断时的损耗，实现了高频率工作，有助于应用的小型化。相对于同等耐压的SJ-MOSFET(超级结MOSFET)，导通电阻较小，可减少相同导通电阻的芯片面积，并显著降低恢复损耗。　　下表是600V～2000V耐压的功率元器件的特征汇总。　　雷达图的RonA为单位面积的导通电阻(表示传导时损耗的参数)，BV为元器件耐压，Err为恢复损耗，Eoff为关断开关的损耗。SiC已经很完美，在目前情况的比较中绝非高估。　　继前篇内容，继续进行各功率晶体管的比较。本篇比较结构和特征。　　功率晶体管的结构与特征比较　　下图是各功率晶体管的结构、耐压、导通电阻、开关速度的比较。　　使用的工艺技术不同结构也不同，因而电气特征也不同。补充说明一下，DMOS是平面型的MOSFET，是常见的结构。Si的功率MOSFET，因其高耐压且可降低导通电阻，近年来超级结(Super Junction)结构的MOSFET(以下简称“SJ-MOSFET”)应用越来越广泛。关于SiC-MOSFET，这里给出了DMOS结构，不过目前ROHM已经开始量产特性更优异的沟槽式结构的SiC-MOSFET。具体情况计划后续进行介绍。　　在特征方面，Si-DMOS存在导通电阻方面的课题，如前所述通过采用SJ-MOSFET结构来改善导通电阻。IGBT在导通电阻和耐压方面表现优异，但存在开关速度方面的课题。SiC-DMOS在耐压、导通电阻、开关速度方面表现都很优异，而且在高温条件下的工作也表现良好，可以说是具有极大优势的开关元件。　　这张图是各晶体管标准化的导通电阻和耐压图表。从图中可以看出，理论上SiC-DMOS的耐压能力更高，可制作低导通电阻的晶体管。目前SiC-DMOS的特性现状是用椭圆围起来的范围。通过未来的发展，性能有望进一步提升。　　从本文开始，将逐一进行SiC-MOSFET与其他功率晶体管的比较。　　本文将介绍与Si-MOSFET的区别。尚未使用过SiC-MOSFET的人，与其详细研究每个参数，不如先弄清楚驱动方法等与Si-MOSFET有怎样的区别。在这里介绍SiC-MOSFET的驱动与Si-MOSFET的比较中应该注意的两个关键要点。　　与Si-MOSFET的区别：驱动电压　　SiC-MOSFET与Si-MOSFET相比，由于漂移层电阻低，通道电阻高，因此具有驱动电压即栅极-源极间电压Vgs越高导通电阻越低的特性。下图表示SiC-MOSFET的导通电阻与Vgs的关系。　　导通电阻从Vgs为20V左右开始变化(下降)逐渐减少，接近最小值。一般的IGBT和Si-MOSFET的驱动电压为Vgs=10～15V，而SiC-MOSFET建议在Vgs=18V前后驱动，以充分获得低导通电阻。也就是说，两者的区别之一是驱动电压要比Si-MOSFET高。与Si-MOSFET进行替换时，还需要探讨栅极驱动器电路。　　与Si-MOSFET的区别：内部栅极电阻　　SiC-MOSFET元件本身(芯片)的内部栅极电阻Rg依赖于栅电极材料的薄层电阻和芯片尺寸。如果是相同设计，则与芯片尺寸成反比，芯片越小栅极电阻越高。同等能力下，SiC-MOSFET的芯片尺寸比Si元器件的小，因此栅极电容小，但内部栅极电阻增大。例如，1200V 80mΩ产品(S2301为裸芯片产品)的内部栅极电阻约为6.3Ω。　　这不仅局限于SiC-MOSFET，MOSFET的开关时间依赖于外置栅极电阻和上面介绍的内部栅极电阻合在一起的综合栅极电阻值。SiC-MOSFET的内部栅极电阻比Si-MOSFET大，因此要想实现高速开关，需要使外置栅极电阻尽量小，小到几Ω左右。　　但是，外置栅极电阻还承担着对抗施加于栅极的浪涌的任务，因此必须注意与浪涌保护之间的良好平衡。　　SiC-MOSFET在耐压、导通电阻、开关速度及高温工作方面均表现优异，尤其适用于600V以上、特别是1kV以上的高耐压场景，相比Si-IGBT可降低关断损耗、实现高频工作，相比SJ-MOSFET导通电阻更小、恢复损耗显著降低。与Si-MOSFET替换时，需注意驱动电压建议在Vgs=18V前后，且内部栅极电阻较大，应尽量减小外置栅极电阻，同时兼顾浪涌保护。　　ROHM 罗姆不仅量产平面 DMOS 结构 SiC‑MOSFET，更推出性能更优的沟槽型 SiC‑MOSFET 产品，后续我们将继续拆解沟槽 SiC‑MOSFET 相关技术细节。 AMEYA360 作为 ROHM 官方授权代理商，可提供全系列 SiC 器件样品申请、现货供应、选型参考与技术支持服务。

关键词：

ROHM , ROHM Semiconductor , Ameya360

发布时间：2026-10-13 16:58 阅读量：487 继续阅读>>
