上海永铭：机器人关节电机电容怎么选？空间受限与瞬时大电流下的LKZ液态铝电容方案

　　机器人关节电机控制器正朝着高集成度、高实时性和智能化方向演进，电容选型不再只是“容值够不够”的问题，而是要在性能、空间布局和轻量化之间取得平衡。在关节电机控制器电源输入端、板级供电和滤波电路中，尤其关节电机在高速、高负载工况下对瞬时大电流有显著需求，电容需要同时具备大容量储能、低ESR、耐大纹波电流和耐振动能力。

　　01 总容量与电流通载不足时 ，温升、噪声和供电应需评估

　　在机器人关节电机这类场景中，用多颗MLCC并联做板级滤波和瞬态储能并不少见。多颗并联可增加标称容量，但受单颗MLCC容量较小限制，整体总容量依然偏低。

　　在空间受限、瞬时大电流、高频动态负载工况下，若电容组总容量和电流通载能力不足，温升、运行噪声、供电响应速度和控制精度会成为需评估项;对应可能带来发热降额、噪声、供电响应变慢、控制精度受影响，以及返修/停机风险增加等代价。

　　MLCC本身应用广泛;但是在关节电机空间受限、瞬时大电流为主要矛盾的示例工况下，传统陶瓷电容受材料和工艺限制，单颗容量较小;多颗并联后的总容量和电流通载能力需结合具体方案核算。空间紧、又要扛瞬时大电流并留冗余，选型难点正在这里。

　　02 产品与选型：LKZ 100V系列液态铝电容

　　在机器人关节电机控制器中，常见原方案为多颗小容量MLCC并联做板级滤波和瞬态储能。本文以“48颗100V 10μF 1210封装MLCC并联”作为示例对照方案(该设定用于说明选型与测算方法，不作为具体客户事实陈述)，用于说明选型与测算。

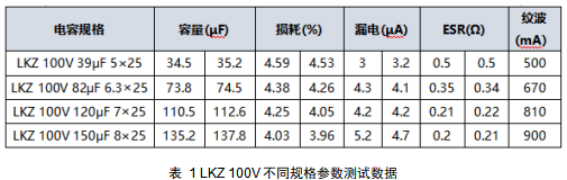

　　针对上述对照方案在空间受限、瞬时大电流、高频动态负载下的评估需求，永铭LKZ系列液态铝电解电容采用高密度材料与抗震工艺，具备耐振动、耐大纹波电流、低ESR和宽温工作能力。因为LKZ为液态铝电解电容，采用高密度材料与抗震工艺，单颗可提供100V 150μF标称容量和规格书典型纹波电流900mA;所以在示例BOM中4颗并联可达600μF标称总容量;从而减少并联器件数量和布局压力。

　　注：具体参数以对应规格书和实测为准。具体选型需结合BOM、工况和整机实测核算。

　　03示例测算：48颗MLCC对照方案 VS 4颗LKZ并联方案

　　以“48颗100V 10μF 1210封装MLCC并联”为示例对照方案，LKZ方案按4颗100V 150μF 8×25并联(标称总容量600μF)评估。按示例BOM与结构测算，对应以下变化与评估项：

　　器件数量：由48颗降至4颗，对应物料管理与布局压力评估项。

　　标称总容量：按标称值由480μF提升至600μF(+120μF，约+25%)，对应板级滤波与瞬态储能评估项。

　　电流承载：按标称容量与规格纹波电流评估为提升项，具体比例需按规格书与实测核算。

　　空间占用：按示例项目结构测算约节省20%，对应空间布局与装配评估项。

　　总体成本：按示例BOM测算口径评估下降超过60%(含器件数量、布局空间、装配管理，未含整机验证费用)，对应BOM综合成本评估项。

　　供应链：国产工艺与材料方案，对应交付稳定性与自主可控评估项。

　　以上为示例项目测算值;不同项目BOM、工况和结构不同，需结合实测核算。

　　04工程师Q&A

　　Q1：机器人关节电机空间小、瞬时电流大，原MLCC方案总容量不足、发热噪声大，选电容先看什么?

　　先看有限空间内能否提供足够的总容量和电流通载能力，再看ESR、耐纹波电流和耐振动能力。可评估永铭LKZ系列100V 150μF 8×25涂膜铝壳，4颗并联标称总容量600μF，该规格ESR约0.20 Ω、纹波900 mA;上述数据可供板级滤波与瞬态储能评估，是否适用需结合整机实测核算。

　　Q2：液态铝电容替代多颗MLCC，重点核对哪些参数?

　　重点核对ESR、额定纹波电流、容值、尺寸、耐振动和宽温工作能力。以LKZ100V 150 μF为例，ESR约0.20 Ω、纹波900 mA;在纹波电流下，ESR约0.20 Ω对应IR压降和发热评估项，纹波900 mA对应高频动态负载下的电流通载评估项。8×25为单颗尺寸，4颗并联替代原48颗1210方案后，按示例项目结构测算器件数量由48颗降至4颗、布局压力下降;具体布局需结合结构核算。

　　05关节电机电容选型要点

　　1.算总容量：不要只看单颗容值，按并联后的总容量评估瞬态能量供给。

　　2.看ESR与纹波电流：低ESR有助于降低发热和纹波压降，耐大纹波电流要匹配高频动态负载。

　　3.看空间布局：尺寸受限时优先评估小体积大容量方案，减少器件数量和布局压力。

　　4.看振动与温度：关节电机存在振动和宽温工况，耐振动、宽温工作能力要纳入选型。

　　5.算综合成本：把器件数量、布局空间、装配管理和供应链稳定性一起算。

　　6.看供应链：对交付稳定和自主可控有要求的项目，可评估纯国产工艺材料方案。

　　在机器人关节电机空间受限、瞬时大电流、高频动态负载场景下，永铭LKZ系列液态铝电容的ESR、纹波、容量和尺寸数据，可作为替代多颗MLCC的评估对象之一;是否适用需结合BOM、工况和整机实测核算。

　　如需验证上述方案，欢迎联系我们申请免费样品和Demo板测试，用真实测试数据验证您的设计。
