晶振不起振？90% 都是布局的锅！

　　在硬件电路量产调试、样机测试、批量返修工作中，晶振不起振、起振慢、随机停振、频率漂移、时序错乱是最频发、最隐蔽的疑难故障。绝大多数工程师遇到此类问题，第一时间排查晶振本体、负载电容、匹配电阻、芯片寄存器配置，反复更换器件、调整参数，耗费数天时间仍无法解决问题。最终复盘发现，90%以上的晶振失效故障，与器件参数、程序配置无关，纯粹是PCB布局布线不规范导致的结构性失效。

　　晶振电路属于超高灵敏度弱信号谐振回路，无源晶振的起振阈值极低、抗干扰能力极差，对PCB寄生电容、寄生电感、空间电磁干扰、走线阻抗、地平面完整性、机械应力极度敏感。常规电路的微小布局瑕疵可以忽略不计，但在晶振时序回路中，任何一点布线违规、铺地错误、干扰源邻近，都会直接打破谐振平衡，导致电路无法起振或工作不稳定。

　　很多硬件工程师长期存在认知误区：晶振电路简单，只要原理图参数匹配，随便布局就能正常工作。事实上，晶振是整个PCB版图中布局容错率最低、设计规范最严苛的电路模块。原理图仅决定理论可行性，PCB布局才是决定晶振能否稳定起振、长期可靠工作的核心关键。

　　一、前置认知：为什么晶振最怕布局错误?

　　想要彻底规避晶振布局坑，首先要读懂无源晶振的工作本质。无源石英晶振没有供电引脚，依靠芯片内部振荡电路与外部负载电容、走线寄生参数形成闭环谐振，依靠微弱的电信号持续振荡，为芯片提供基准时钟频率。

　　晶振起振与稳定工作的核心条件只有两个：谐振阻抗匹配、电磁环境纯净。所有布局违规问题，最终都会归结为两点：一是布局不合理导致寄生电容、寄生电感超标，破坏负载阻抗匹配，无法起振;二是布线杂乱、干扰源邻近，电磁噪声侵入谐振回路，打断振荡波形，导致停振、抖动、频偏。

　　与有源晶振不同，无源晶振对PCB寄生参数极其敏感。普通信号走线的寄生电容波动0.5pF~2pF不会影响电路工作，但晶振回路中，0.3pF的寄生电容偏差就足以导致起振失败。这也是为什么同款电路、同款器件，不同工程师布局、不同PCB版本，会出现有的板子正常、有的板子完全不起振的核心原因。

　　总结行业核心定论：晶振电路原理图无难度，量产故障全在PCB布局;参数可以通用，布局必须精准，细节决定成败。

　　二、八大致命布局坑点：逐一拆解失效原理(量产高频故障)

　　结合工控、消费电子、车载、医疗设备海量调试案例，汇总出导致晶振不起振、间歇性失效的八大核心布局错误，覆盖99%的晶振故障场景，每一个坑点都对应明确的失效原理与整改逻辑。

　　坑点一：晶振走线过长、绕线冗余(寄生参数超标)

　　这是新手最容易犯的基础错误。为了迁就整体布局美观，将晶振远离芯片时钟引脚摆放，走线拉长、绕线弯曲，导致晶振XI、XO两根时钟信号线长度超标。晶振走线每延长1mm，寄生电容增加0.15pF~0.2pF，寄生电感同步上升，直接改变晶振预设负载电容参数，打破谐振条件。

　　行业硬性标准：无源晶振到芯片引脚走线长度必须≤5mm，杜绝绕线、折线、平行线拉长布线。走线过长不仅会导致阻抗失配不起振，还会增加天线效应，接收外界电磁干扰，引发后期随机停振、时钟抖动。

　　量产故障案例：某智能家居主控板，12MHz无源晶振走线长度8mm，样机测试偶尔起振、量产批量失效，缩短走线至4mm后，故障100%解决。

　　坑点二：负载电容就近放置错误、远离晶振

　　很多工程师知道晶振需要匹配负载电容，但错误将电容靠近芯片引脚放置，而非靠近晶振引脚。负载电容的核心作用是补偿晶振谐振阻抗、滤除回路杂波，一旦远离晶振，走线产生的寄生参数会完全抵消电容的匹配作用，导致负载参数严重偏移，晶振无法起振。

　　标准布局逻辑：负载电容紧贴晶振两个引脚摆放，电容另一端就近过孔接地，形成最短谐振回路，最大限度压缩回路面积，减少寄生参数与电磁干扰。

　　坑点三：晶振下方走信号线、铺地不规范

　　这是极易被忽略的隐形大坑。很多布局为了利用率PCB空间，在晶振底层、表层投影区域穿插电源线、高速信号线、数据线，或随意铺地、残铜遗留。晶振谐振回路极其敏感，下层走线的信号跳变会通过寄生耦合侵入时钟回路，干扰谐振波形，导致起振失败或工作紊乱。

　　核心设计禁令：晶振本体、时钟走线、负载电容的垂直投影区域，上下所有层禁止任何走线、禁止残铜、禁止分割地，必须完整净空，保证区域电磁环境绝对纯净。

　　坑点四：未做包地处理、地环路不完整

　　晶振属于弱信号模拟回路，而芯片周边多为数字强信号电路，数字噪声极易串扰时钟回路。部分工程师布局时，晶振区域不做包地、无隔离地，导致电磁噪声持续干扰谐振波形，出现低温不起振、满载停振、时序漂移等隐性故障。

　　标准规范：晶振整体、两根时钟走线、负载电容整体区域完整包地隔离，包地地线宽度≥0.2mm，包地区域就近多打过孔，紧密连接主地平面，降低地阻抗，隔绝内外干扰。

　　坑点五：干扰源近距离紧邻布局

　　晶振紧邻电源芯片、MOS管、高频开关线路、USB差分线、晶振、射频模块等强干扰器件与走线。开关电源的高频纹波、功率器件的开关噪声、高速信号的跳变噪声，会直接耦合至晶振回路，压制微弱的谐振信号，导致起振阈值不满足，彻底无法起振。

　　安全间距标准：晶振回路与功率器件、高速走线、开关电源区域间距≥3mm，严苛工控、车载场景需拉大至5mm以上，彻底规避电磁串扰。

　　坑点六：两根时钟走线平行等长、间距不合理

　　部分工程师照搬高速差分线布局逻辑，将XI、XO两根晶振走线平行、等长、近距离布线。晶振回路并非差分信号，无需等长平行，反而平行走线会增大线间耦合电容，导致回路寄生参数异常，谐振点偏移，引发起振困难。

　　正确布局：两根走线长短无需一致、尽量错开，避免大面积平行贴合，走线间距保持0.3~0.5mm，减少线间寄生耦合。

　　坑点七：过孔过多、过孔位置违规

　　为了走线方便，在晶振时钟走线上随意打过孔换层，或负载电容接地过孔远离电容引脚。每一个过孔都会引入额外寄生电容与寄生电感，破坏谐振阻抗匹配;接地过孔过远会导致滤波失效，杂波无法泄放。

　　硬性禁令：晶振XI、XO走线严禁打过孔换层，全程表层直通;负载电容接地过孔必须紧贴电容焊盘，一对一就近打孔，杜绝长线接地。

　　坑点八：机械应力布局导致晶振形变

　　晶振石英晶体对机械应力极度敏感，布局在PCB板边、V-cut拼板边缘、螺丝孔附近、分板受力区域，回流焊、分板、装配过程中，PCB形变产生的应力会传导至晶振本体，导致内部晶片微变形，谐振频率偏移，出现不起振、间歇性失效。

　　布局规范：晶振远离板边、拼板切割区、螺丝孔、定位孔，必要时在晶振周边做开槽应力释放处理，杜绝机械应力干扰。

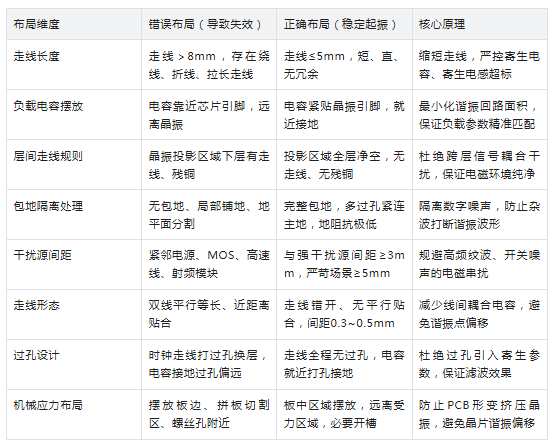

　　三、晶振正误布局全方位对比表(直接查表避坑)

　　针对上述八大布局坑点，整理行业最全的晶振PCB布局正误对比表格，涵盖走线、铺地、器件摆放、过孔、间距、应力六大核心维度，参数全部为量产通用标准，可直接用于布局自查、图纸评审、问题整改。

　　四、晶振参数与布局联动关系(深层失效逻辑)

　　很多工程师只懂布局规则，不懂底层联动逻辑，导致只会照搬规范，遇到复杂场景依然踩坑。晶振能否稳定起振，本质是PCB寄生参数+器件负载参数的双向匹配，布局直接决定寄生参数大小，是匹配与否的关键。

　　4.1 负载电容匹配公式

　　行业通用晶振负载匹配公式：CL=(C1×C2)/(C1+C2)+Cpar，其中CL为晶振手册标称负载电容，C1、C2为外接匹配电容，Cpar为PCB布局产生的寄生电容。

　　常规设计中，C1、C2取值固定(常用18pF、22pF)，很多工程师忽略Cpar寄生电容。不良布局会让Cpar高达5pF~10pF，直接导致总负载电容超标，超出晶振谐振范围，最终不起振。

　　4.2 不同频率晶振布局敏感度差异

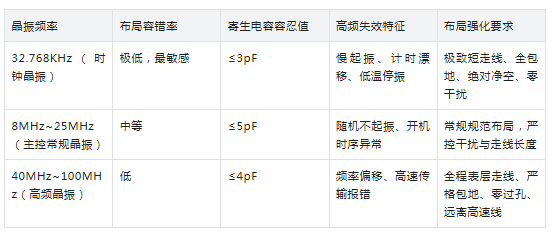

　　不同频段晶振对布局的容错率完全不同，低频晶振容错高，高频晶振极其严苛，下表为不同频率晶振布局要求与失效特征：

　　从表格可以看出，32.768KHz低速时钟晶振是布局重灾区，绝大多数计时不准、休眠唤醒失败、低温不开机故障，均来自该电路的布局违规，设计时需要最高等级的布局规范。

　　五、工程师高频认知误区(反复踩坑的根源)

　　结合大量整改经验，汇总五大最顽固的晶振布局认知误区，也是行业工程师反复踩坑、调试无解的核心原因，彻底纠正即可规避90%故障。

　　误区一：原理图参数对了，PCB随便布都能亮

　　这是最致命的误区。无源晶振没有独立驱动能力，完全依赖PCB寄生参数形成谐振。原理图仅提供理论参数，PCB布局决定实际工作条件，参数再精准，布局引入的寄生干扰会直接废掉电路功能，导致完全不起振。

　　误区二：晶振走线可以打过孔换层、就近走线即可

　　过孔带来的寄生电感、电容是高频晶振失效的重要诱因。时钟走线一旦换层，阻抗突变、参数紊乱，谐振回路直接失配，看似微小的过孔，会直接导致起振失败，必须全程表层直通布线。

　　误区三：晶振不需要包地，正常走线即可工作

　　普通场景常温测试可能正常，但高低温、满载工况、批量生产后必然失效。数字电路的底噪、电源纹波会持续干扰弱时钟信号，无包地隔离的晶振，稳定性极差，仅能满足样机测试，无法量产。

　　误区四：干扰距离差不多就行，不用严格卡3mm标准

　　电磁干扰无模糊余量，距离不足会产生持续性耦合干扰，出现随机性、间歇性故障，这类故障最难排查，无固定复现条件，会导致批量返修、售后问题频发，必须严格遵守间距标准。

　　误区五：32.768K晶振结构简单，无需精细布局

　　32.768KHz晶振谐振能量最弱、抗干扰能力最差，是所有晶振中布局要求最高的品类。很多设备休眠死机、时间跳变、低温失效，全部源于该电路的布局轻视，必须按最高标准设计。

　　六、晶振标准化布局落地流程(零故障量产方案)

　　整理可直接套用的晶振布局标准化流程，从摆放、走线、铺地、过孔、隔离、校核六个维度，实现零踩坑设计，适配所有无源晶振电路。

　　第一步：器件定位。晶振紧贴芯片时钟引脚摆放，优先PCB板中应力稳定区域，远离板边、拼板区、螺丝孔、功率器件，预留3mm以上安全隔离区。

　　第二步：电容布局。两个负载电容一对一紧贴晶振引脚，紧凑排布，无长线冗余，形成最小闭环谐振回路。

　　第三步：走线设计。XI、XO走线短直、无绕线、无平行线、无过孔，全程表层布线，总长度控制在5mm以内，线宽0.1~0.15mm，间距均匀。

　　第四步：层间净空。检查所有层，晶振、走线、电容投影区域彻底净空，无任何走线、残铜、分割地，保证电磁环境纯净。

　　第五步：包地接地。整体回路完整包地，包地地线连续无缺口，电容焊盘就近独立打过孔接地，密集打过孔连接主地，降低地阻抗。

　　第六步：DRC校核。排查干扰间距、走线长度、过孔规范、应力区域，确认所有参数符合量产标准，杜绝违规布局。

　　七、晶振故障快速排查流程(布局问题一键定位)

　　遇到晶振不起振、间歇性失效时，无需盲目换件，按以下顺序排查，90%问题可快速定位整改：

　　1、排查布局：优先检查走线长度、下层走线、干扰源距离、包地完整性，确认是否存在违规布局;

　　2、排查寄生参数：检查过孔数量、接地是否可靠，确认寄生电容是否超标;

　　3、排查器件匹配：核对负载电容参数是否符合晶振手册要求;

　　4、排查工况故障：高低温、满载状态下观测故障复现规律，确认是否为干扰导致的隐性失效;

　　5、整改优化：针对违规布局整改，压缩回路面积、强化隔离、降低寄生参数。

　　八、全文总结

　　晶振不起振、工作不稳定的核心真相：器件参数决定理论可行，PCB布局决定实际可用。绝大多数工程师陷入“换晶振、换电容、改程序”的无效调试循环，却忽略了布局这个核心根源。

　　晶振电路看似简单，实则是PCB版图中容错率最低、规范性最强的敏感电路。走线过长、下层走线、无包地、干扰邻近、过孔违规、应力布局六大问题，是90%晶振故障的元凶。想要彻底解决晶振失效问题，不能依赖器件凑数、参数微调，必须从布局底层规范入手，严控寄生参数、隔绝电磁干扰、规避机械应力。

　　严格遵循本文的正误布局标准、参数规范、落地流程，可彻底杜绝晶振不起振、随机停振、时序漂移、低温失效、批量返修等量产难题，让晶振电路实现零故障、高稳定量产，彻底告别调试内卷。
