上海雷卯丨某汽车踏板断裂事件警示：从结构设计安全到AI智驾时代的EMC设计风险

　　事件回顾：三台新车，同一位置，全部断裂

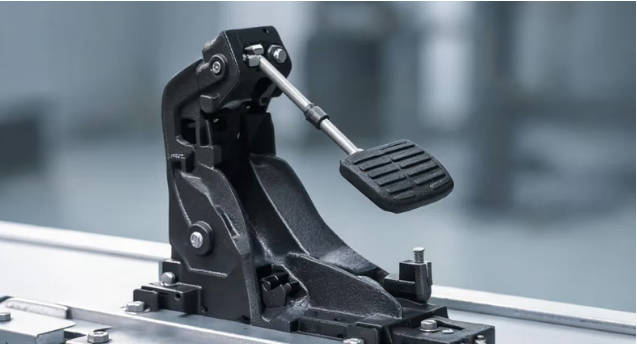

　　2026年国庆期间，懂车帝自购某汽车，在封闭场地进行100km/h至0的连续紧急制动测试。结果令业界震动。三台车来自不同批次，断裂位置完全一致——制动踏板支架转轴处，断口形态高度相似。第三台车断裂时踏板力峰值为1612N，制动距离从正常的38.44米暴增至约140米。

　　更值得注意的对比：同场使用相同供应商、相同材质(PP+GF40)车，在踏板力均值超1600N的条件下完成6次全力制动，踏板及支架均无损坏。

　　车方当晚回应称"制动系统按高于国标完成开发验证"，将优化设计并为已交付用户提供免费升级。

　　三个数字的辨析

　　围绕这个事件，500N、1500N、2000N三个数字被反复提及，但含义截然不同。500N来自GB 7258/GB 21670强制性国标，是制动操纵力的上限要求——它规定的是驾驶员日常操作时脚踩的最大力度，而非零件的承载极限。1500N来自QC/T 788-2018推荐性行标，是踏板静强度试验的加载条件(约1500N压住5秒，重复5次，不开裂即合格)。2000N则来自已废止的2007版行标或团标征求意见稿。把2000N当作现行强制国标门槛，或把500N当作踏板的承载极限，都站不住脚。

　　一. 缺陷如何认定?

　　法定依据与判定逻辑

　　1

　　法定定义：四个要件

　　根据《缺陷汽车产品召回管理条例》第四条，产品缺陷的认定需要满足四个要件：

　　◎原因要件：缺陷存在于设计、制造或标识环节

　　◎范围要件：同一批次、型号中普遍存在，而非个案

　　◎后果要件：可能导致人身伤亡或财产损失

　　◎补充要件：存在"不合理危险"——即使符合标准，若产品在正常可预见的使用场景中存在超出合理预期的危险，仍可认定为缺陷

　　2

　　双轨判定原则：法定标准+不合理危险

　　缺陷认定走"双轨制"：

　　◎法定标准轨：产品是否符合强制性国家标准。符合标准产生"初步证明无缺陷"的效果，但这一效果可以被反证推翻

　　◎不合理危险轨：即使产品通过了所有标准测试，如果在合理可预见的使用条件下存在不安全因素，仍可判定为缺陷

　　关键点："符合国标"≠"不存在缺陷"。国标是市场准入的最低门槛，不是安全终点线。

　　3

　　CCC认证的证明力边界

　　CCC认证是市场准入的必要条件，但通过CCC认证不能排除设计缺陷，原因包括：

　　▲CCC测试工况是标准化的有限场景，无法覆盖所有实际使用条件

　　▲ CCC关注的是"准入合规"，而非"全工况安全"

　　▲认证时的抽样检测不代表量产一致性

　　▲标准本身有滞后性，新技术、新工况可能超出标准覆盖范围

　　▲ 认证测试的是整车级性能，零部件级的设计冗余不足可能在整车测试中被掩盖

　　▲“不可抗力”不是免责选项——企业不能以"测试条件极端"为由回避对可预见使用场景的安全责任

　　4

　　三包法规的相关条款

　　《家用汽车产品修理更换退货责任规定》明确：制动系统失效属于严重安全性能故障，在购车60日或行驶3000公里内(以先到者为准)，消费者有权要求退换车。

　　二、研发指标设定的五层架构

　　1

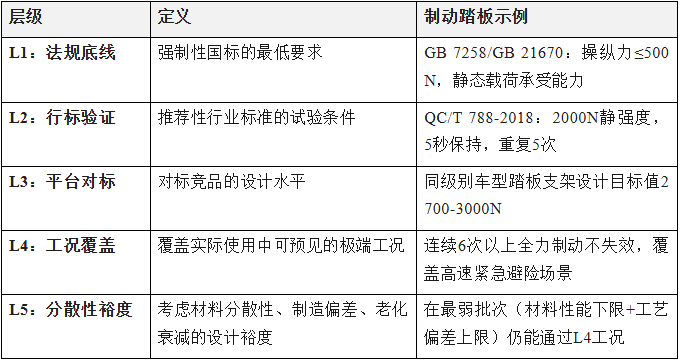

　　结构设计研发指标体系

　　以制动踏板支架为例，合理的研发指标体系应当是层层递进的五层架构：

　　问题车的核心问题，很可能出在L4和L5层级的缺失。即使L1和L2合规，如果设计验证没有覆盖"连续多次全力制动"这一可预见的极端工况，也没有为材料分散性留出足够裕度，就可能在真实使用中暴露出风险。

　　2

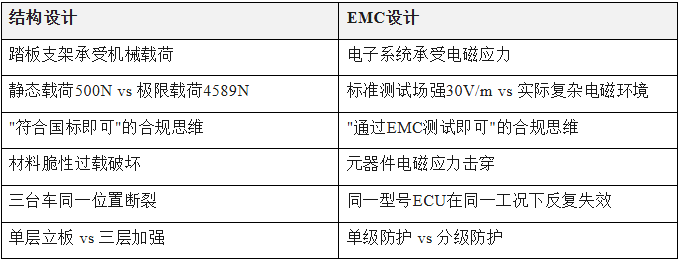

　　类比引申到EMC：同样的逻辑，同样的风险

　　结构设计的五层架构逻辑，完全可以迁移到EMC(电磁兼容)设计领域。

　　类比关系非常直接：

　　核心警示是：无论是结构设计还是EMC设计，"标准合规"只是底线，"工况覆盖"才是安全的保障。

　　三、AI智驾时代的EMC设计风险：被低估的安全隐患

　　1

　　从"机械失效"到"电磁失效"：安全威胁的形态在变

　　车踏板断裂事件之所以引发广泛关注，核心原因在于：制动系统的结构失效直接威胁生命安全。踏板断了，脚刹失效，制动距离从38米变成140米——在高速行驶中，这就是生与死的距离。

　　但在AI智驾时代，一种同样危险、却更隐蔽的失效模式正在浮出水面：车载电子系统的EMC失效。

　　传统燃油车的核心安全系统——制动、转向、悬架——以机械和液压为主，电磁干扰对它们的影响相对有限。但在智能驾驶时代，情况发生了根本性变化：

　　◎感知层：毫米波雷达、激光雷达、摄像头、超声波传感器——全部是电子系统，全部对电磁干扰敏感

　　◎决策层：域控制器、AI计算平台——高算力芯片在复杂电磁环境中可能出现运算错误

　　◎执行层：线控转向、线控制动——完全依赖电信号传递指令，没有机械备份

　　这意味着什么?一次严重的电磁干扰，可能同时致盲所有传感器、瘫痪决策系统、阻断执行指令——其后果不亚于制动踏板断裂。

　　2

　　智驾系统对EMC的依赖有多深?

　　毫米波雷达(77GHz/79GHz)

　　毫米波雷达是智驾系统的"全天候之眼"，承担测距、测速、目标识别的核心任务。但它的接收通道极其灵敏——需要检测微弱的回波信号，动态范围要求极高。电磁干扰对雷达的影响包括：

　　◎底噪抬升：DC-DC变换器的开关噪声耦合到雷达天线馈线，导致探测距离缩短

　　◎虚假目标：干扰信号被误识别为真实障碍物，触发虚假制动

　　◎目标丢失：强干扰掩盖真实回波，导致"看不见"前方车辆或行人

　　◎互调产物：多个干扰源在雷达前端产生互调，形成难以滤除的假信号

　　激光雷达

　　激光雷达的高速光电探测器和跨阻放大器对宽带噪声极为敏感。EMC问题的典型表现：

　　◎虚警率升高：电磁噪声被误判为激光回波，产生大量虚假点云;

　　◎最大探测距离缩短：底噪抬升导致信噪比下降;

　　◎点云质量劣化：周期性电磁干扰在点云中形成规律性伪影，影响目标识别算法。

　　摄像头

　　摄像头看似对射频干扰不敏感，实则不然：

　　◎图像条纹和闪烁：电磁场在摄像头排线(尤其是图像传感器的时钟线)上感应电流，引入周期性噪声

　　◎行噪声：电源纹波通过牵引系统耦合到图像传感器，导致整行像素异常

　　◎SerDes链路中断：高速串行解串器受到强电磁干扰时，可能出现图像丢失或严重畸变

　　在依赖摄像头进行车道保持和交通标志识别的高自动化系统中，即使是轻微的图像异常，也可能导致危险的误分类。

　　V2X通信模块

　　V2X(5.9GHz频段)是协同感知和安全消息传递的关键。机载开关电源的传导干扰可以降低V2X接收灵敏度，缩短通信距离，增加丢包率。在严重情况下，安全消息可能在最关键时刻完全无法接收。

　　3

　　车载电磁环境正在急剧恶化

　　问题车的"可预见极端工况"类似，车载电磁环境也在向更严酷的方向发展：

　　干扰源爆发式增长

　　传统燃油车的电磁干扰主要来自点火系统和少数电机。而今天的智能汽车：

　　☆高压动力电池、电机控制器(SiC/GaN器件，开关频率越来越高，dv/dt和di/dt越来越大)

　　☆DC-DC变换器(数十kHz到MHz级开关噪声)

　　☆多个毫米波雷达+激光雷达+多摄像头

　　☆5G/V2X/WiFi/蓝牙等多频段无线通信

　　☆800V高压平台的普及(开关瞬态延伸到GHz频段)

　　这些干扰源覆盖从kHz到GHz的宽频段，通过传导、辐射、耦合等多种路径形成"立体化干扰网络"。

　　中国道路电磁环境的特殊性

　　中汽研新能源检验中心2024年发布的"中国道路电磁环境工况"揭示了一个关键事实：我国道路电磁环境具有"高密度、大场强、宽频域"的特征——通信基站、充电场站、高压输电线、广播电视塔、交通信号灯等基础设施产生的电磁波，构成了一套远超国际标准测试场景的复杂电磁环境。研究团队历时9年、行程12万公里、采集超10TB数据才完成这一工况定义。

　　智驾等级越高，EMC要求越严苛

　　●L2级辅助驾驶：传感器故障时驾驶员可以接管，EMC失效的后果相对可控

　　●L3级有条件自动驾驶：系统需要在发出接管请求后确保最小风险状态，EMC失效可能导致“既无法自动驾驶，也无法安全交给人”

　　● L4级高度自动驾驶：没有驾驶员接管预期，EMC失效就是完全失控

　　4

　　EMC失效的实际后果：不再是"中控屏卡顿"那么简单

　　在传统汽车时代，EMC问题的典型表现是"中控屏闪一下""收音机有杂音"——烦人但不致命。但在智驾时代，EMC失效的后果已经升级到了安全层面：

　　●传感器误判→错误决策→执行机构误动作→车辆失控

　　●通信中断→V2X安全消息丢失→协同避撞失效

　　●ECU重启→转向/制动辅助突然丧失

　　●数据篡改→传感器数据被电磁干扰"注入"虚假信息

　　据统计，全球新能源汽车因EMC问题导致的召回事件中，70%源于电机控制器、电池管理系统及无线充电模块的电磁干扰超标。这还只是已经暴露的问题。随着智驾渗透率的提升，因EMC导致的隐性功能降级(如探测距离缩短、虚警率升高)可能更加普遍，只是不容易被用户察觉。

　　5

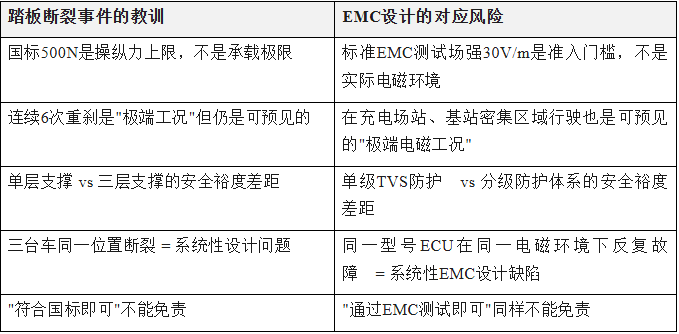

　　类比踏板断裂事件：EMC设计中的"静态达标、动态失效"

　　回到踏板断裂事件的核心教训：一个零部件可以在标准测试中合格，却在可预见的实际工况中失效。这个逻辑对EMC设计同样成立：

　　核心观点：在AI智驾时代，车载EMC设计必须从"标准合规"走向"工况覆盖"。 正如制动踏板支架不能只在静态载荷下合格，EMC防护也不能只在标准测试场强下达标。必须考虑实际道路上可能遭遇的复杂电磁环境，并在设计中留出足够的安全裕度。

　　6

　　新国标GB 34660-2026的回应

　　值得肯定的是，2026年2月发布的强制性国标GB 34660-2026(2027年7月实施)已经做出了重要升级：

　　●首次纳入组合驾驶辅助、自动驾驶系统的抗扰度要求

　　●新增2000MHz-6000MHz频段的抗扰度要求(场强10V/m)

　　●优化窄带辐射发射限值，10m法测试下30-230MHz频段28dBμV/m

　　●增加混响室法等替代试验方案

　　●明确同一型式判定规则(车身材料、电子部件布置、线束布线等)

　　这标志着中国汽车EMC标准正在从"单一限值管控"转向"全链条精准防护"。

　　四、车载12V电源浪涌保护设计实例

　　从理论到实践，以下以车载12V电源系统的浪涌保护为例，具体展示如何设计合理的EMC防护等级和选型方案。

　　1

　　浪涌威胁概述

　　抛负载(Load Dump)是车载12V系统最具破坏性的瞬态威胁。当汽车在行驶中蓄电池突然断开(如电池接线柱松动、维修操作)，发电机仍在发电，其输出端会产生高达65-87V的高压脉冲，持续时间可达40-400ms。这不是微秒级的尖峰，而是长达数百毫秒的高能量冲击——足以烧毁ECU电源芯片、击穿传感器信号链路、导致BMS数据采集偏差超过10%。

　　相关测试标准：

　　●ISO 7637-2 脉冲5A：未经抑制的抛负载波形，最严酷工况。12V系统测试电压US为79-101V

　　●ISO 7637-2 脉冲5B：发电机前端有抑制电路的波形，抛负载电压被钳位至US*

　　●ISO 16750-2：替代ISO 7637-2的抛负载部分，要求10分钟内完成10次测试(每次间隔1分钟)，比旧标准严苛得多

　　2

　　分级防护方案设计

　　根据防护等级和使用场景，提供四种方案选择：

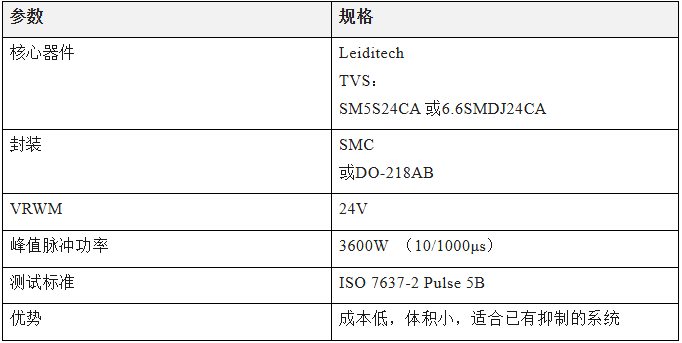

　　方案A：经济型(满足5B测试)

　　适用场景：发电机自带抛负载抑制电路，抛负载电压已被钳位至5B设定值。

　　设计要点：TVS的VRWM需略高于抑制后的US*值，确保正常工况不误触发。

　　方案B：标准型(满足5A测试)

　　适用场景：发电机无抑制电路，需要承受最恶劣的未抑制抛负载工况。

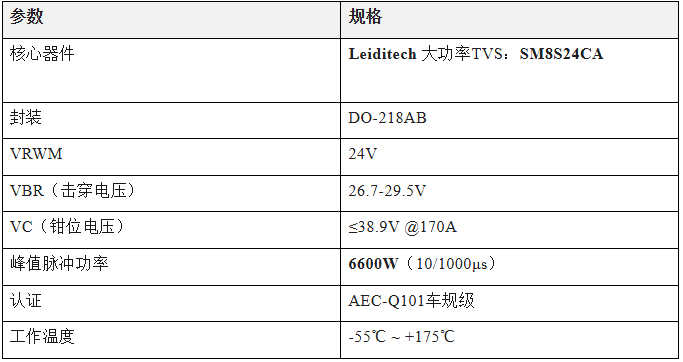

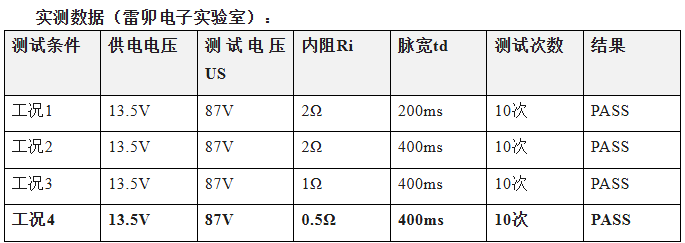

　　工况4是最严酷的测试条件(最低内阻+最长脉宽)，Leiditech 大功率TVS：SM8S24CA在0.5Ω低阻抗、400ms长脉冲下连续通过10次测试，验证了其热稳定性和芯片一致性。

　　关键电流计算：

　　IPP ≈ (US - VC) / Ri = (87 - 38.9) / 0.5 ≈ 96.2A

　　Leiditech大功率TVS：SM8S24CA的IPP额定为170A，裕度充足。

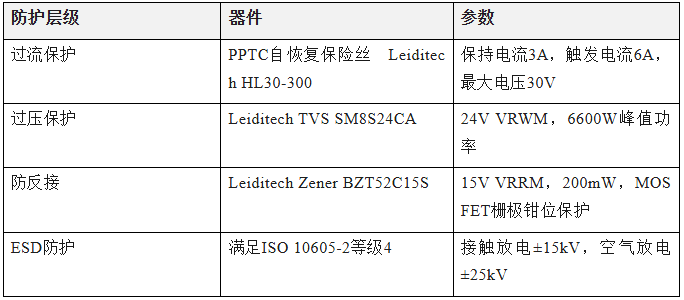

　　方案C：增强型(PTC + TVS组合，过流+过压双重保护)

　　适用场景：需要同时应对浪涌过压和过流/短路风险，满足更高等级的静电防护要求。

　　防护逻辑：PPTC在过流时自动断开(可恢复)，TVS钳位浪涌电压，肖特基二极管防止电池反接。三者配合形成"限流+钳位+隔离"的三重防护。

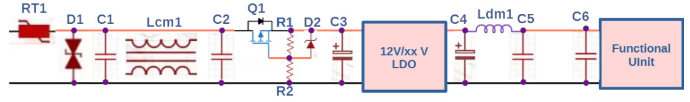

　　车载12V电源增强型Surge防护电路原理示意图

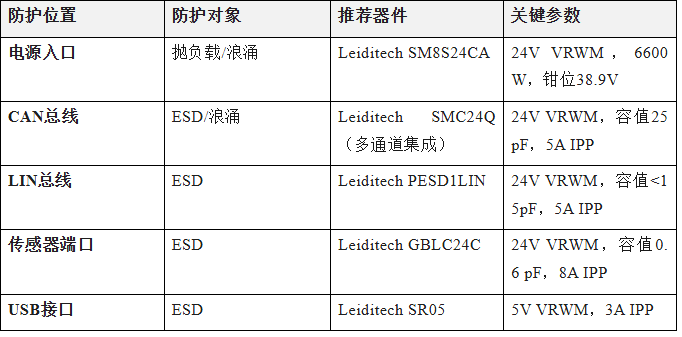

　　方案D：系统级完整防护

　　适用场景：整车ECU级EMC防护设计，覆盖电源入口、通信总线、传感器端口全链路。

　　PCB布局法则："3mm + 对称"

　　这一法则来自雷卯电子的实战经验总结：

　　•3mm距离原则：防护器件距连接器的距离≤3mm。每厘米PCB走线产生约5nH寄生电感，在12.5A电流冲击下额外压降可达62.5V——直接抵消防护效果。将距离缩短至3mm以内，可将寄生电感从5nH降至1.5nH，额外压降减少70%。

　　•对称布线设计：防护器件到信号线和到地的走线长度差控制在±0.5mm以内，使Ldi/dt产生的附加电压互相抵消，浪涌响应时间控制在1ns以内。

　　3

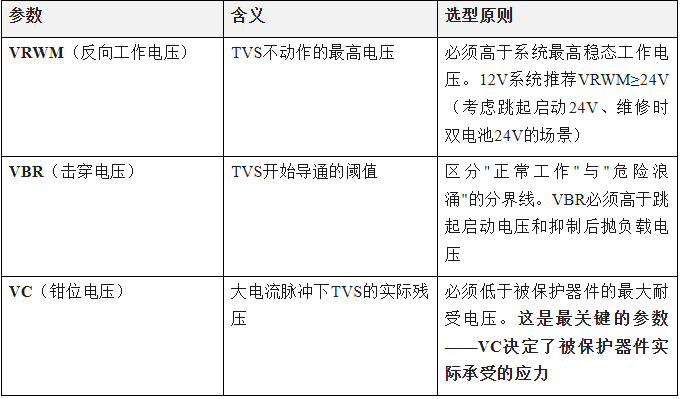

　　关键选型参数

　　TVS选型的核心是三个参数的精确匹配：

　　12V系统选型铁律：TVS额定电压必须大于24V。选择14V等低电压器件，在跳起启动或维修时被强制施加24V电压，TVS会持续导通并烧毁。

　　4

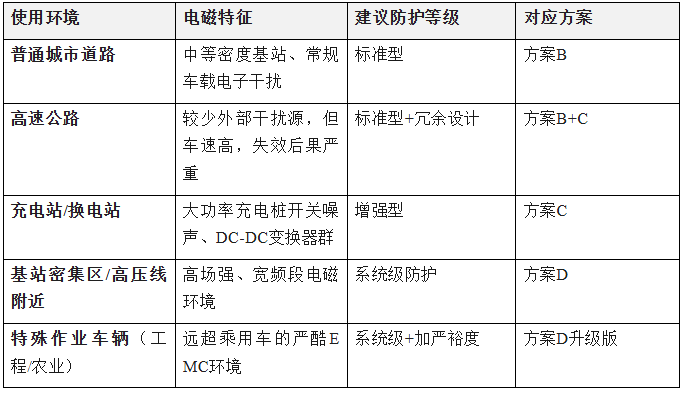

　　防护等级与使用环境匹配

　　不同的电磁使用环境对应不同的防护等级需求：

　　参照五层架构思路设定EMC指标：

　　◆L1：满足GB 34660-2026 / UN R10强制性要求

　　◆L2：通过ISO 7637-2全脉冲测试 + ISO 11452抗扰度测试

　　◆L3：对标行业领先企业的EMC企业标准

　　◆L4：覆盖中国道路电磁环境工况(含典型故障场景、充电站场景)

　　◆L5：在最差工艺偏差、元器件参数下限条件下仍能通过L4

　　五、结论与行动清单

　　1

　　核心结论

　　车踏板断裂事件给整个汽车行业上了一堂课："标准合规"不等于"安全无忧"。 这个教训对EMC设计同样适用——在AI智驾时代，车载电子系统的EMC失效与制动系统的结构失效一样，都可能危及生命安全。

　　三个核心认知：

　　(1) EMC设计不是成本项，是安全项。正如没有人会在制动踏板的强度上"省成本"，智驾系统的EMC防护也不应该被当作可以压缩的成本。

　　(2)从"标准合规"走向"工况覆盖"。标准是底线，不是终点。必须根据实际使用环境设定防护指标，并留出足够裕度。

　　(3) 分级防护、全链覆盖。从电源入口到通信总线到传感器端口，每个环节都需要匹配其风险等级的防护方案。

　　2

　　面向车企研发人员的行动清单

　　优先级1：立即执行

　　◆梳理在售车型的12V/24V电源端口TVS防护方案，确认是否满足ISO 7637-2脉冲5A(而非仅5B)

　　◆核查智驾相关ECU(域控制器、雷达、摄像头、V2X模块)的EMC防护等级是否达到ISO 10605-2等级4

　　◆确认TVS选型中VRWM≥24V(12V系统)，避免低电压器件在异常工况下烧毁

　　优先级2：近期规划

　　◆建立车载EMC设计五层指标体系(L1法规→L5分散性裕度)，覆盖所有安全相关电子系统

　　◆引入中国道路电磁环境工况作为测试场景补充，验证智驾系统在基站密集区、充电站等极端电磁环境下的可靠性

　　◆对智驾感知系统(雷达/激光雷达/摄像头)进行专项EMC抗扰度评估，关注干扰导致的虚警率升高和探测距离缩短

　　◆在PCB设计规范中强制执行"3mm+对称"布局法则

　　优先级3：体系建设

　　◆将EMC正向设计纳入产品开发流程前端，而非后期整改

　　◆建立EMC仿真-测试-整改的闭环迭代能力(FEM/FDTD仿真→暗室测试→问题定位→设计优化)

　　◆关注GB 34660-2026(2027年7月实施)的新要求，提前完成产品合规升级

　　◆ 在智驾系统功能安全分析(ISO 26262)中，将EMC失效纳入危害分析和风险评估(HARA)
