二极管常见封装形式都有哪些？
二极管作为电子电路中的重要元件，广泛应用于整流、开关、稳压、信号调制等多个领域。除了内部结构和性能参数外，二极管的封装形式对于其实际应用也有着重要影响。封装不仅保护二极管内部的芯片免受机械和环境伤害，还影响散热性能、电气连接和安装方式。
二极管封装的意义
封装是指将二极管的硅片及其引线封装在保护材料中形成特定形状的外壳。合理的封装设计有助于：
保护器件免受物理损伤和环境腐蚀;
提供有效的散热途径，提升工作稳定性;
方便电路板的安装和焊接;
确保电气性能符合设计需求。
因此，根据应用环境和电流电压要求，不同型号的二极管会采用不同的封装形式。
常见的二极管封装形式

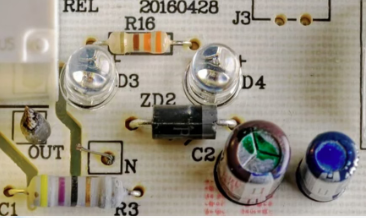

1. DO-41 封装
特点：轴向引线，玻璃管封装，外形类似小型玻璃管。
应用：广泛应用于普通硅整流二极管和开关二极管。
优点：体积小，便于手工焊接和自动化安装，散热性能较好。
2. SOD-123、SOD-323 封装
特点：贴片封装，表面贴装器件(SMD)的一种，体积非常小巧。
应用：高速开关二极管、小信号二极管通常采用该类封装。
优点：适合高密度电路板设计，减小整体尺寸和重量。
3. SMA、SMB、SMC 封装
特点：表贴封装，尺寸逐渐增大，适用于较大功率的二极管。
应用：大电流肖特基二极管、整流二极管。
优点：散热良好，承受较大电流，适合自动化生产。
4. DO-201AD 封装
特点：轴向引线，较厚的玻璃管封装，体积比DO-41大。
应用：大电流整流器件，适用于功率较高的电路。
优点：良好散热，适合电源整流器和电力电子装置。
5. SOT-23 封装
特点：小型三脚表贴封装，常用于三极管和双极性二极管。
应用：小信号开关二极管、齐纳管。
优点：体积极小，适合移动和微型电子设备。
6. TO-220 封装
特点：直立式插针和金属散热片，体积较大。
应用：功率二极管、大功率稳压二极管。
优点：优异的散热能力，适合高电流、大功率应用。
7. SOD-54 封装
特点：小型矩形封装，表面贴装。
应用：快速恢复二极管和小功率整流二极管。
优点：方便自动化和机器焊接。
封装选择的影响因素
功率和电流大小
大功率和大电流二极管需要较好的散热措施，通常选用TO-220、DO-201等散热性能强的封装。
安装方式
手工焊接多用轴向引线封装，自动化贴片工艺偏向表面贴装封装(如SMD)。
空间限制
空间紧凑电路多使用体积小巧的贴片封装，如SOT-23、SOD-123。
环境和机械要求
严苛环境中，高强度封装更为可靠。
总结来说，二极管的封装形式多种多样，各具特色。合理选择封装形式，不仅能够保证二极管的性能和寿命，还能提升整个电子设备的可靠性和工作效率。
