海凌科丨24G智能马桶雷达模块LD2411和24G精准测距雷达模块LD2411S

发布时间：2026-10-15 13:23
作者：AMEYA360
来源：海凌科
阅读量：164

　　HLK-LD2411和HLK-LD2411S是海凌科最新推出的两款24G雷达模块，两款产品外形一致，均自带蓝牙固件，支持APP和上位机调参，价格都不到20元。

　　然而，两款产品的功能和使用场景大不相同，HLK-LD2411支持0.3-2.2米内的手势识别，主要用于智能马桶等产品;HLK-LD2411则主要用于0.3-6米内的测距，适用于智能家居等产品。

　　HLK-2411雷达模块

　　01

　　产品特点

　　请

　　HLK-LD2411是一款智能家居卫浴应用的24GHz雷达感应模组，工作原理是利用 FMCW 调频连续波对设定空间内的人体目标进行探测,结合雷达信号处理、精确人体感应算法,感应到移动物体接近和远离的状态，以及人体手势识别。

　　HLK-LD2411雷达模块的主要特点在于感应人体运动和手势识别，和智能马桶的使用场景完全契合，感知区域 2 米内是否有人接近/远离,0.5米内的手势动作识别,并实时输出高低变化的电平信号.可提供配置工具，修改感应距离范围、感应灵敏度和无人延时时间等。

　　02

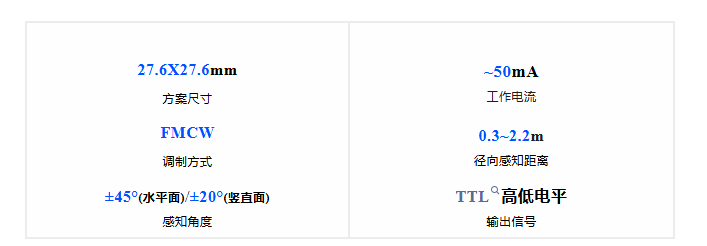

　　产品参数

海凌科丨24G智能马桶雷达模块LD2411和24G精准测距雷达模块LD2411S

海凌科丨24G智能马桶雷达模块LD2411和24G精准测距雷达模块LD2411S

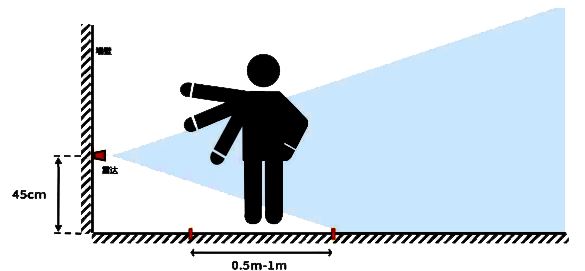

　　手势识别

海凌科丨24G智能马桶雷达模块LD2411和24G精准测距雷达模块LD2411S

　　

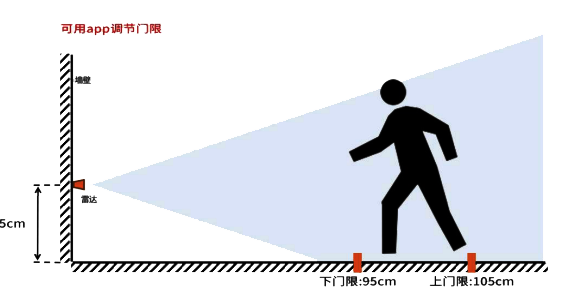

　　距离识别

　　03

　　应用场景

海凌科丨24G智能马桶雷达模块LD2411和24G精准测距雷达模块LD2411S

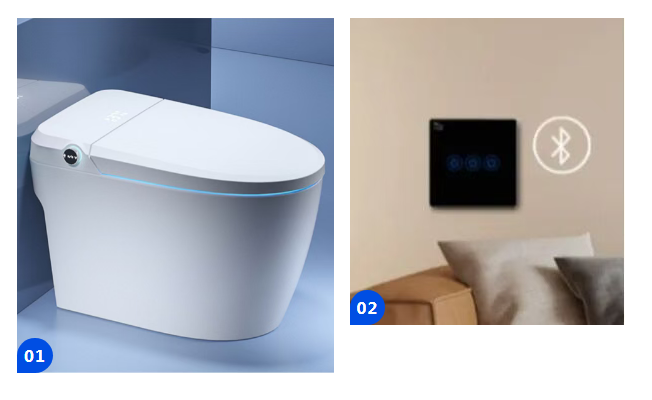

　　HLK-LD2411模块集24G雷达与BLE5.0蓝牙于一体，自带免费APP，单价低，性价比高，且雷达模块和APP支持定制，目前在智能马桶上面已经有成熟案例，可实现感应人体距离自动开关、手势识别控制以及智能翻盖等功能。

　　除了应用在智能马桶上，在其他的智能家电、智能照明中，也可以有很好的应用，如手势开关灯、非接触式亮屏等等应用场景。

　　HLK-2411S雷达模块

　　01

　　产品特点

　　请

　　HLK-LD2411S 是一款24GHz 测距雷达感应模组，工作原理是利用FMCW 调频连续波对设定空间内的目标进行探测,结合雷达信号处理、精确感应算法,精准感应微动/移动物体距离和状态信息。

　　模块支持 0.2-3 米内微动感应和 3-6 米移动感应并实时输出TTL串口数据,可提供配置工具,修改感应距离范围、感应灵敏度和延时时间等。

　　02

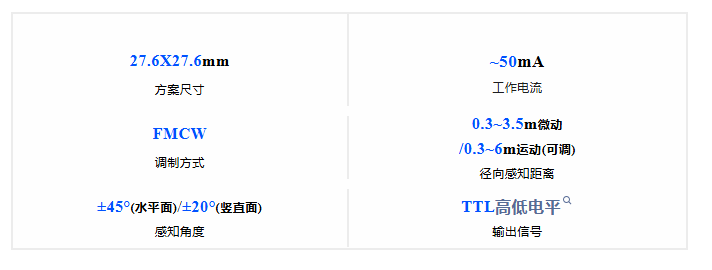

　　产品参数

海凌科丨24G智能马桶雷达模块LD2411和24G精准测距雷达模块LD2411S

　　03

　　应用场景

海凌科丨24G智能马桶雷达模块LD2411和24G精准测距雷达模块LD2411S

　　HLK-LD2411S运动/微动人体感应传感器可对运动、微动人体进行探测、识别，并上报实时距离，支持APP调参，支持通过APP升级OTA升级，广泛应用于智能灯控、人体感应唤醒以及智能家居、智能家电等 AIoT 各种场景。

海凌科丨24G智能马桶雷达模块LD2411和24G精准测距雷达模块LD2411S
