上海雷卯丨入门工程师的第一课：PPTC 可恢复保险丝，从原理到避坑一篇讲透

　　那颗在 USB 口、电源入口上不起眼的小元件，断了还能自己“活过来”。它是 PPTC 可恢复保险丝——电路保护里最省心的器件之一。这篇由雷卯电子整理的入门科普，带你一次看懂它的原理、特点和最容易踩的坑。

　　刚接触硬件设计时，你大概率会在 USB 口、电源入口、电池回路或电机驱动上见过一颗不起眼的小元件。它不换、不烧，异常时把自己“热胀”成高阻，故障排除后又能自动恢复——这就是 PPTC(聚合物正温度系数)可恢复保险丝。

　　一、PPTC 是什么?

　　它怎么“自己恢复”?

　　PPTC 全称 Polymeric Positive Temperature Coefficient，中文叫聚合物正温度系数热敏电阻。它由高分子聚合物和导电粒子复合而成：

　　正常工作时，导电粒子在聚合物里形成一条低阻通路，器件电阻只有毫欧级，几乎不损耗电流;一旦电路出现过流、过载或过温，器件内部温度升高，聚合物受热膨胀，把导电粒子撑开，通路瞬间断裂，电阻急剧飙升至数千欧甚至更高——相当于“保险丝熔断”，把电流死死限制住，保护后级电路。

　　关键区别在这里：故障排除、温度回落后，聚合物收缩，导电通路自动恢复，PPTC 又变回低阻导通状态。这就是它“可恢复”二字的由来，也是它和一次性熔断保险丝最大的不同。

　　(图1)工程师在 PCB 上测试 PPTC 的场景：平时低阻导通，异常时自动限流，故障排除后自动恢复

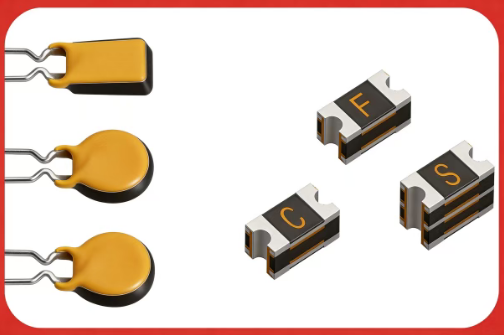

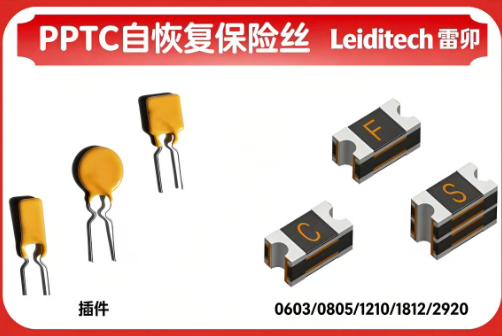

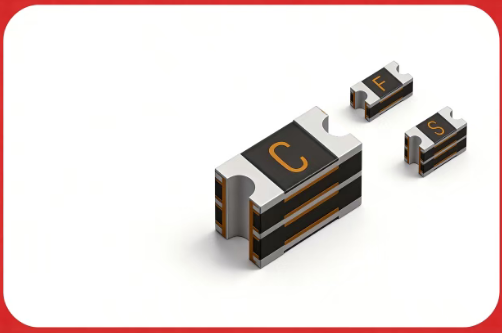

　　(图2)真实产品：PPTC 可恢复保险丝，插件 + 贴片两种形态

　　按应用场景，PPTC 主要分两大类：

　　安全规范类

　　USB 口、电源、电池、电机控制等，作为过流保护器件，防止短路或过载损坏后级电路。

　　风险预防类

　　I/O 端口等，防止外部异常输入(静电、误接、浪涌)侵入损坏内部电路。

　　二、为什么工程师爱用 PPTC?

　　和传统一次性熔断保险丝相比，PPTC 在“省心”这件事上几乎没有对手：

　　(图3)一次性保险丝烧断即报废 vs PPTC 可自动恢复——这就是两者最大的差别。

　　优势：

　　1、可自恢复，免更换

　　故障排除后自动复位，无需人工更换，大幅降低售后与维护成本。

　　2、过流 + 过载 + 过温三重保护

　　三类异常统一响应，一器件兼顾多种防护场景。

　　3、小型化 SMD 封装

　　贴片封装，适合高密度 PCB 设计，上板自动化程度高。

　　4、设计友好

　　选型正确的情况下几乎“一劳永逸”，不用反复更换验证。

　　三、看懂 PPTC 的四个关键参数

　　选型和设计PPTC 时，下面的参数表请收好。四个参数缺一不可，任何一个看漏都可能让保护形同虚设。

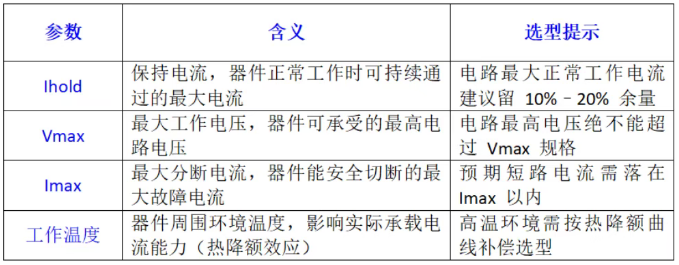

　　PPTC 核心参数速查表：

　　四、使用注意事项：这5个坑，别踩

　　PPTC 虽然省心，但对高温和化学环境比较敏感。以下5 条来自一线量产经验，入门阶段提前记住，能帮你省下整板返工的代价。

　　(图4)焊接、焊盘、涂覆……细节没做好，PPTC 的“自恢复”可能就失灵了

　　1

　　焊接只做一次：PPTC 很怕高温

　　PPTC 对高温非常敏感，同一颗器件多次焊接(多次回流焊 / 波峰焊)会损伤其特性。PCBA 上有多颗器件需要两道回流焊 + 一道波峰焊时，建议把 PPTC 和 DIP 器件放在 PCB 同一面，并只在第二次回流焊时贴装 PPTC，避免经历多次高温。

　　2

　　焊盘记得留“半圆通孔”

　　焊盘设计要包含通孔(半圆)区域，它既能保证可靠的电气连接，也能让器件在焊接(焊料爬升)后固定不偏移。同时，SMT 产线的 AOI/CCD 检测可以依据通孔焊料爬升状态判断焊接质量。

　　3

　　别乱涂覆、别用错清洗剂

　　不建议在 PPTC 上使用含硅油、溶剂、电解质、酸类等渗透性强的涂覆或清洗材料——它们可能渗入器件内部，悄悄改变 PPTC 特性，让保护“失灵”。涂覆前请先评估风险或咨询原厂技术。

　　4

　　触发后要尽快排除故障

　　PPTC 触发(跳闸)后，必须尽快消除过流 / 过温原因。它适合做“偶发异常的一次性保护”，不能长期靠它顶着故障运行——反复、长时间触发会导致器件加速老化甚至失效。

　　5

　　选型别只看 Ihold，要看降额

　　选型时，Vmax 不能超过器件规格，Ihold 要留 10%–20% 余量，还要结合环境温度做热降额补偿。高温场景下同样的 Ihold，实际能承载的电流会明显下降，选错就等着返工。

　　五、Leiditech 雷卯

　　你的电路防护搭档

　　上海雷卯电子科技有限公司(Leiditech)专注 EMC 保护器件领域，是国家高新技术企业，产品线覆盖 ESD、TVS 以及 PPTC 可恢复保险丝等全系列电路防护器件。面向刚入门的工程师，雷卯提供：

　　●PPTC 可恢复保险丝选型支持与规格书下载

　　●ESD / TVS / PPTC 组合防护方案设计参考

　　●从原理图设计到PCBA 焊接的全流程技术答疑

　　无论你在做USB 口保护、电源防护，还是 I/O 端口风险预防，欢迎联系雷卯获取 PPTC 选型建议与样片支持，让电路保护少走弯路。
