芯动神州ADCS16162寄存器写入无效的根因分析：上电初始化机制与复位时序设计

发布时间：2026-08-26 09:26
作者：AMEYA360
来源：芯动神州
阅读量：146

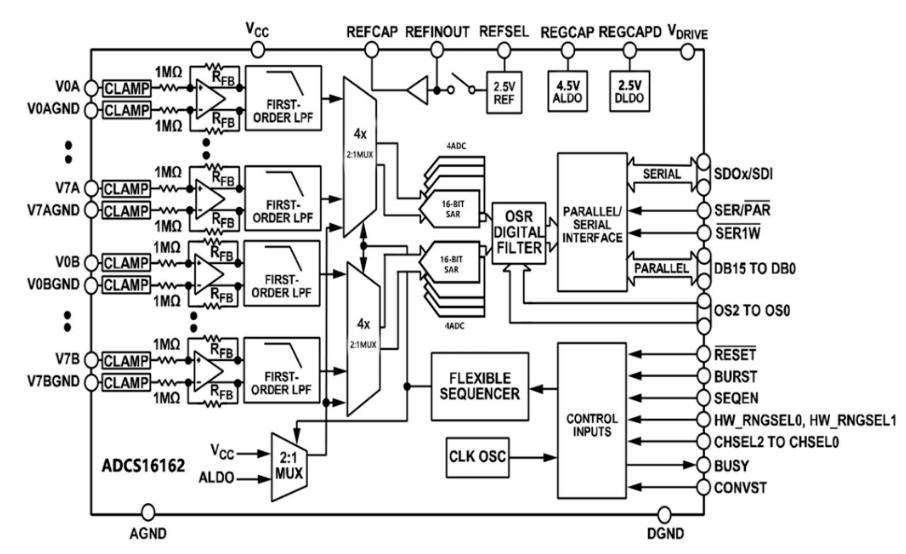

　　ADCS16162是面向工业数据采集的16通道、16位、双路同步采样ADC，支持±10V/±5V/±2.5V三种双极性量程，吞吐率2×1MSPS，±10V量程下SNR典型值90.5dB，模拟输入阻抗恒定1MΩ，单5V供电，可直接连接±10V工业信号。在实际应用反馈中，与复位相关的问题出现频率最高，其典型表现为：通道数据可正常读出，但输入范围寄存器配置不生效，回读值始终为复位默认值;或配置±5V量程后，转换结果仍按±10V量程换算。本文结合ADCS16162应用笔记，从器件内部初始化机制出发分析该问题的根因，并给出上电与复位时序的设计规范及验证方法。

芯动神州ADCS16162寄存器写入无效的根因分析：上电初始化机制与复位时序设计

　　一、根因：寄存器写入落在初始化未完成的窗口内

　　ADCS16162的内部初始化分为四个阶段：

　　VDRIVE供电稳定后，芯片IO状态稳定;随后模拟电源上电至5V，模拟部分开始工作，生成各种参考电压与参考电流，同时内部数字LDO启动，生成2.6V数字电压。

　　数字电压2.5V稳定到门限之后，内部高速振荡器开始工作。

　　振荡器稳定到一定频率之后，数字状态机开始工作，完成数字部分的正常初始化，此时芯片才认为系统上电成功。

　　复位信号有效后，芯片重新执行初始化，内部基准电压需要重新建立。基准建立到16位精度需要一定时间，在此期间寄存器接口虽可应答，但写入操作不可靠。若将复位处理为瞬时动作，紧随其后的寄存器写入即落在该未就绪窗口内，表现为写入无效、回读值保持复位默认值。

　　二、上电与复位时序设计规范

　　基于上述初始化机制，应用笔记给出的整机设计规范为：

　　上电顺序：VDRIVE供电稳定之后，再将模拟5V电源上电。模拟电源AVDD早于VDRIVE过早上电时，器件可能工作异常，供电顺序本身即为设计约束。

　　复位时机：模拟电源稳定后发送一次复位信号，使芯片在完全上电状态下再初始化一次。复位电平建议保持100ms以上，复位结束后再等待100ms方可执行其他操作。

　　复位后等待时间：完全复位后应等待15ms以上再进行寄存器操作，该时间用于内部基准电压建立至16位精度;对精度要求不高的应用，该等待时间可缩短至2ms。

　　三、复位状态的四点电压验证法

　　复位是否完成，无需反复试错，通过万用表测量四个引脚电压即可判断：

芯动神州ADCS16162寄存器写入无效的根因分析：上电初始化机制与复位时序设计

　　四点电压均符合时，可确认复位与内部电源建立完成;任一点偏差较大，则故障位于电源或复位等硬件环节，应优先排查供电，而非寄存器接口。

　　四、寄存器写入的验证方法

　　复位确认完成后，通过写入、回读、比对流程验证寄存器接口：向输入范围寄存器A写入±5V量程配置，再回读该地址，回读值与写入值一致方可确认写入成功。建议将该验证流程固化到驱动初始化环节：上电、复位、等待15ms、四点电压确认、寄存器写读比对，五步全部通过后，再进入正常的采样与数据读取。这一流程可将复位类问题与接口类问题、转换链路问题有效隔离，为后续排查建立明确的基准点。

　　五、结语

　　ADCS16162寄存器写入无效问题，本质是寄存器操作落在内部初始化未完成的窗口内：模拟参考建立、数字LDO启动、振荡器稳定、状态机初始化逐级完成后，器件才具备可靠的寄存器访问条件。设计中遵循VDRIVE先于模拟电源的上电顺序、复位后等待15ms以上，并以四点电压与寄存器写读比对作为验证手段，即可从源头规避此类问题。在时序环节保留足够裕量，ADCS16162的90.5dBSNR与16位精度才能转化为系统级的测量精度。

芯动神州ADCS16162寄存器写入无效的根因分析：上电初始化机制与复位时序设计


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
