海凌科5W-LS系列DIY型AC-DC模块电源解析

发布时间：2026-09-18 10:59
作者：AMEYA360
来源：海凌科
阅读量：345

　　在电子设备向小型化、模块化发展的趋势下，电源部分往往成为制约整机尺寸的关键因素。海凌科电子5W-LS系列DIY型AC-DC模块电源，以紧凑的封装和灵活的外围设计，为空间受限的应用提供了高性价比的供电选择。

　　一、产品概述

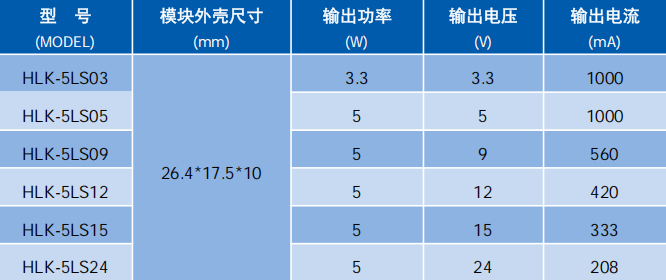

　　5W-LS系列是海凌科电子专为紧凑型应用设计的插板式AC-DC模块电源。模块外壳尺寸仅为26.4mm×17.5mm×10mm。全系列共六款型号，覆盖主流低压需求：

海凌科5W-LS系列DIY型AC-DC模块电源解析

　　输入电压范围85-265Vac，兼容120-350Vdc直流输入，适配全球不同地区的供电标准。输入输出隔离耐压3000Vac。

海凌科5W-LS系列DIY型AC-DC模块电源解析

　　参考资料：海凌科5W-LS系列电源模块规格书

　　二、技术亮点

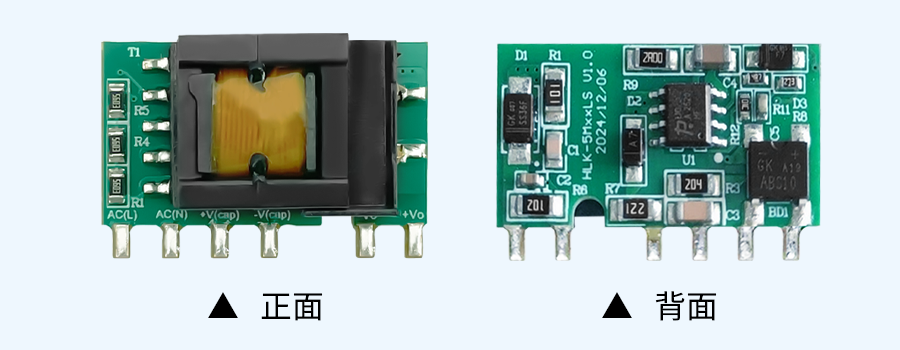

　　小体积设计，灵活布局：模块采用小型封装，在5W功率等级中体积控制出色。插板式结构可直接替换现有组件，无需转接板，原型开发效率高。

海凌科5W-LS系列DIY型AC-DC模块电源解析

　　宽压输入，适应性强：支持85-265Vac或120-350Vdc输入，交直流两用。无论是标准市电还是直流供电场景，均可直接使用。

　　DIY型设计，外围灵活：区别于内置完整EMC电路的集成模块，LS系列采用开放型设计，输入端的保险丝、压敏电阻、安规电容、共模电感等外围器件需由用户根据实际需求选配。这一设计思路带来了更高的灵活性——对成本敏感的项目可精简外围，对EMC要求高的应用可针对性加强，避免了“为不需要的功能买单”。

　　多重保护机制：集成输出过流保护(110%-150%负载)和短路保护功能，故障排除后自动恢复。产品设计满足UL、CE安规及EMC测试要求。

　　低功耗与长寿命：空载损耗低于0.1W，MTBF≥100,000小时。工作温度范围-25℃~+60℃，适应多种环境条件。

　　注意：该系列电源必须外接电容才能使用

　　三、应用场景

　　智能家居与物联网设备：智能插座、开关、网关、传感器节点等产品内部空间有限，对电源模块的体积有严格要求。LS系列的小尺寸便于嵌入标准86盒等紧凑空间，宽电压输入适应不同地区电网波动。

海凌科5W-LS系列DIY型AC-DC模块电源解析

　　工业控制与自动化：PLC扩展模块、工业传感器、HMI人机界面等设备需要稳定可靠的供电。LS系列支持-25℃~+60℃宽温工作，抗干扰能力强，适配工业现场环境。

　　仪器仪表：智能电表、电力监测装置等对长期运行可靠性要求高。模块的高隔离耐压和过流保护功能，保障测量精度和设备安全。

　　通讯与网络设备：路由器、交换机、通讯基站辅助电源等对纹波噪声敏感的应用，LS系列低纹波特性减少信号干扰。

　　四、总结

　　5W-LS系列是海凌科在AC-DC模块电源领域一款定位清晰的产品。与内置完整EMC电路的集成模块不同，LS系列采用开放型设计，将外围器件的选择权交给用户——这种“半成品”式的产品定义，为工程师提供了更大的设计自由度，也为成本敏感型项目留出了优化空间。

　　随着电子设备向更高集成度发展，电源模块的灵活性和尺寸优势将愈发重要。海凌科5W-LS系列模块电源，为智能家居、工业控制、仪器仪表等领域提供了一个灵活、紧凑、高性价比的供电选择。

海凌科5W-LS系列DIY型AC-DC模块电源解析


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
