松下明星产品 | 电磁波屏蔽膜演示实验：显示器降噪实验

　　上期，我们实验验证了松下透明屏蔽膜在RFID标签读取场景下的抗干扰表现，今天我们将目光转向另一个经典难题——显示屏的电磁干扰。

　　屏幕一旦受到电磁干扰，画面便会出现噪点、条纹甚至闪烁，轻则影响观感，重则干扰信息判读，如何不影响画面展示的情况下消除电磁干扰?

　　本期我们用松下透明屏蔽膜做一场显示器降噪实验，看它能否有效抑制电磁干扰，同时兼顾"看得清"与"抗得住"!

　　验证演示

　　本次演示中，我们分别测试了显示器在未贴屏蔽膜和贴上标准屏蔽膜两种状态下，700MHz至1000MHz频段的噪声强度(单位：dBμV)，对比其抗干扰效果。通过对比两种状态下显示器附近的噪声分布可视化结果，评估松下透明屏蔽膜的屏蔽效果。

　　※ dBμV是用于表示电压相对大小的对数单位，常用于EMI(电磁干扰)评估。

　　实验结果

　　未贴屏蔽膜：700MHz至1000MHz范围内，可明显观察到较高的局部噪声区域。

松下明星产品 | 电磁波屏蔽膜演示实验：显示器降噪实验

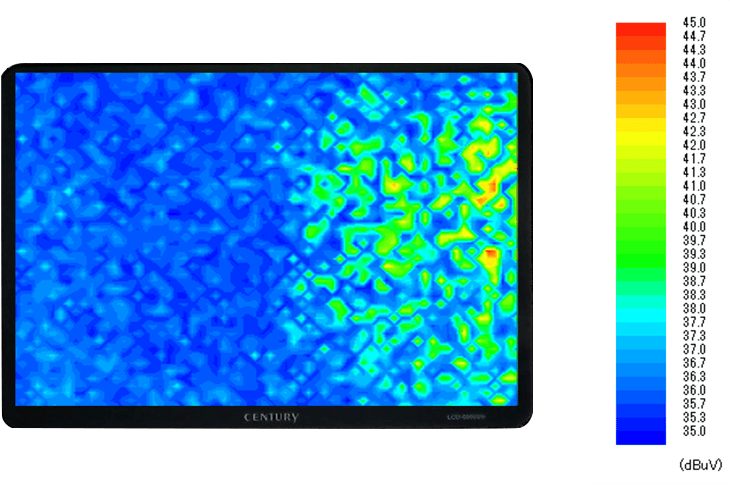

　　未粘贴屏蔽膜状态下700MHz至1000MHz范围内的噪声分布 (dBμV)。

　　粘贴屏蔽膜：同等条件下，噪声强度显著降低。

松下明星产品 | 电磁波屏蔽膜演示实验：显示器降噪实验

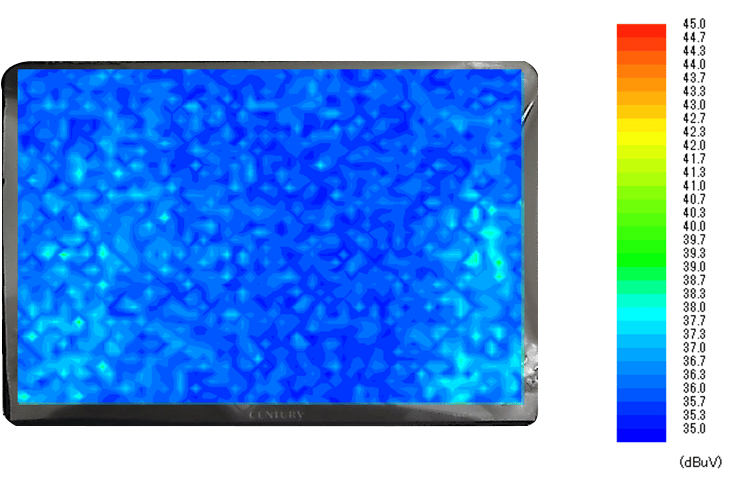

　　粘贴屏蔽膜状态下700MHz至1000MHz范围内的噪声分布 (dBμV)。

　　实验结论

　　在相同测试条件下，确认了松下透明电磁屏蔽膜可有效抑制电磁干扰，显著降低显示屏电磁噪声水平，具备较好的电磁兼容防护效果。

　　※ 本文基于评估条件下获得的可视化数据，仅供参考。不提供保证值。

　　为什么透明也能屏蔽噪声?

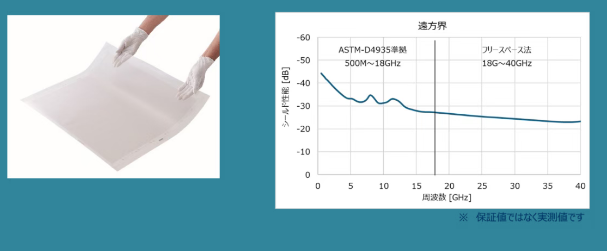

　　透明屏蔽膜采用了独特的微细金属网格结构。这种精细的布线图案，既保证了高透明度，又能对电磁波产生衰减效果，适用于宽频段干扰防护。

松下明星产品 | 电磁波屏蔽膜演示实验：显示器降噪实验

　　延伸应用

　　本次实验在显示器上验证了“透明材料也能降噪”的可行性。基于这一特性，松下透明屏蔽膜还可广泛应用于以下场景：

　　工业设备防护

　　贴在开口部或保护盖上，确保可视性的同时防止内部噪声泄漏与外部干扰侵入。

　　显示屏降噪

　　贴在显示区域，降低噪声对画面和触摸面板的干扰。

　　RFID电波环境构建

　　贴在隔板或窗户上，控制RFID电波范围，抑制误检测和信号干扰。

　　空间电波管控

　　贴在窗户或玻璃构件上，在保持通透视野的同时控制Wi-Fi等通信范围，减少信号串扰。

　　松下透明屏蔽膜为需要兼顾可视性与电磁防护的场景提供了全新选择。无论是设备窗口、操作面板，还是各类显示终端，都能实现"看得清"与"抗得住"的双重保障!

松下明星产品 | 电磁波屏蔽膜演示实验：显示器降噪实验
