上海雷卯丨低空经济下无人机ESD/浪涌防护全链路方案解析

　　低空经济崛起，无人机从消费级航拍快速渗透至工业巡检、物流配送、农林植保、安防侦察等场景，高可靠性、长续航、轻量化、强环境适应性成为核心设计指标。无人机EMC检测分两类：消费级主要做基础电磁兼容(GB/T 17626/FCC/EN)，侧重 ESD、浪涌、辐射发射等基础项;工业级/适航级(尤其出口、BVLOS、载人机型)则需满足DO‑160G 航空级环境与EMC标准，覆盖更严苛的高低温、振动、雷击、强 EMI抗扰，要求远高于普通消费级。无人机工作环境复杂，高空低温、潮湿多尘、振动冲击频发，且机身多为复合材料，易产生静电积累;动力系统大电流切换、外部雷电感应、接口插拔瞬态，会引发ESD 静电放电、EOS 电过应力、浪涌冲击，轻则导致信号紊乱、飞控失控、数据丢包，重则烧毁主控芯片、电源模块、通信接口，引发坠机事故。

　　作为深耕 EMC 防护领域十六余年的领导品牌，上海雷卯电子(leiditech) 聚焦无人机全链路防护痛点，基于 IEC 61000-4-2(ESD)、IEC 61000-4-5(浪涌)、GB/T 17626.2、GB/T 17626.5 等国标与国际标准，打造低容值、低钳位、小型化、高可靠的 ESD 防护器件、TVS 瞬态抑制二极管等全品类解决方案，覆盖电源、信号、接口全场景，为无人机 “稳定飞行、安全作业、续航优化” 筑牢防护屏障。本文雷卯EMC小哥从原理、架构、方案、选型四维度，深度拆解无人机静电浪涌防护设计逻辑与落地路径。

　　一、无人机静电浪涌防护核心原理

　　01 无人机EMC测试项目

　　02 核心干扰源与危害机理

　　(1)ESD 静电放电

　　无人机飞行中，机身与空气摩擦、复合材料间接触分离、人员维护插拔接口，会产生静电。静电放电瞬间产生纳秒级高压脉冲，通过传导或耦合侵入电路，击穿芯片栅极、干扰飞控信号时序，导致姿态失控、GPS 定位漂移。

　　(2)浪涌冲击(EOS / 雷击感应)

　　※电源浪涌：锂电池大电流充放电、电调 MOS管开关切换，产生几十至几百伏尖峰电压，冲击电源管理芯片、主控供电端;

　　※雷击感应：高空作业时，雷电电磁感应通过机身线缆耦合，产生±1kV~±4kV浪涌(IEC 61000-4-5)，烧毁电源模块、通信射频芯片;

　　※接口浪涌：USB/存储等接口热插拔，产生瞬态过压，损坏接口收发器。

　　03 无人机全链路防护架构

　　无人机电路分为动力电源域、飞控控制域、信号通信域、外设接口域四大核心区域，雷卯采用“电源浪涌抑制 + 信号 ESD 防护” 防护架构，实现全链路覆盖，防护框图如下：

　　二、无人机电源与接口雷卯 EMC 防护方案

　　1.电源系统防护方案(锂电池/电调/DC-DC)

　　无人机电源分为2S/3S/4/6S锂电池输入(7.4V/11.1V/14.8V/22.2V)、电调供电、5V/3.3V DC-DC 输出三级，需兼顾浪涌吸收、过压钳位、低功耗。

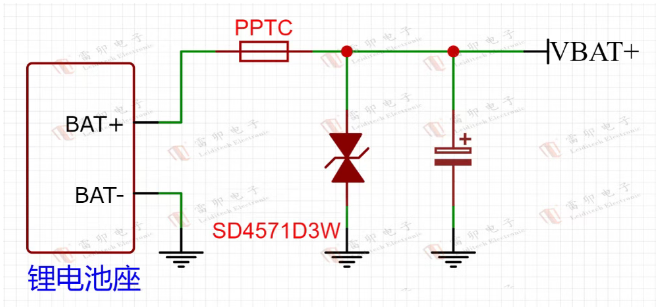

　　(1)锂电池输入端

　　•干扰特征：上电浪涌、反接瞬态、雷击感应浪涌;

　　•防护要求：吸收大能量浪涌、钳位电压≤40V、通流≥50A;

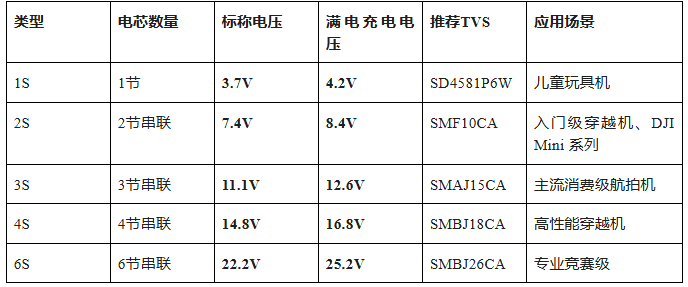

　　•雷卯方案：推荐TVS + PPTC组合，前端pptc防过流，后端 TVS 精准钳位，防止电压尖峰进入电调;雷卯根据不同类型的电芯组合的满电充电电压适配不同的TVS型号,

　　可满足 IEC 61000-4-2 等级 4 标准(接触 / 空气放电 ±30kV).

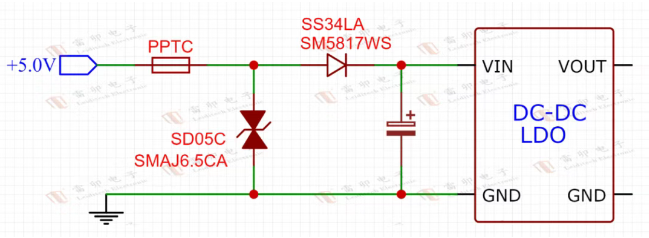

　　(2)DC-DC 输出端(5V/3.3V)

　　•干扰特征：开关噪声、ESD 静电耦合、负载切换浪涌;

　　•防护要求：快速响应、钳位电压≤10V(5V系统);

　　•雷卯方案：小封装大电流 ESD或 TVS，并联在输出端，泄放静电与小浪涌，不影响电源纹波与效率，适配长续航需求。防护等级可满足 IEC 61000-4-2 标准等级 4 要求(接触放电 8kV、空气放电 15kV)

　　2.信号通信系统防护方案(GPS/WiFi/陀螺仪/总线)

　　无人机信号链路包含高频射频信号(GPS 1.575GHz、WiFi 2.4G/5G)、低速控制信号(I2C/SPI)、差分信号(CAN/RS485)，核心痛点是ESD 干扰 + 信号完整性，寄生电容需足够小，避免高频信号衰减。

　　(1)高频射频信号(GPS)

　　雷卯该方案用于GPS接口，保护电源和射频信号的浪涌保护，本方案采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。满足 IEC61000-4-5 8/20μs，5kA。

　　(2)差分控制信号(CAN-FD/RS485)

　　干扰特征：接触 ESD(±8kV)干扰;

　　●防护要求：差分对称防护、钳位电压≤12V、寄生电容≤3pF;

　　●雷卯方案采用多路集成器件保护，电容<5PF，可以保证信号完整性的同时，可滤除杂讯、通过静电测试。满足：IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。

　　3.外设接口系统防护方案(USB/HDMI/TF 卡)

　　无人机外设接口直接暴露在外，插拔 ESD、线缆感应浪涌风险最高，是防护重点，需满足IEC 61000-4-2 ±15kV 空气放电、IEC 61000-4-5 ±2kV 浪涌双重标准。

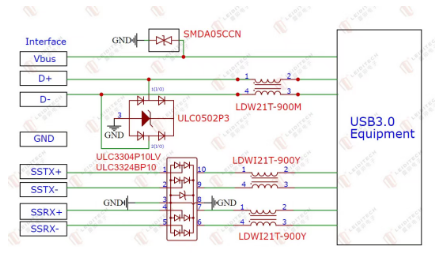

　　(1)USB 2.0/3.0 接口

　　干扰特征：插拔 ESD、VBUS 浪涌、数据线上静电;

　　•防护要求：数据线低容值(≤2pF)、VBUS 钳位≤6V、支持高速信号传输;

　　•雷卯方案采用分立器件分别防护,SMDA05CCN防护VBUS电源路，ULC0502P3防护USB2.0 D+ D-差分信号，ULC3304P10LV超低结电容防护SSTX和SSRX高速差分对。保证信号完整性，配合雷卯共模电感可滤除共模干扰，满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV。

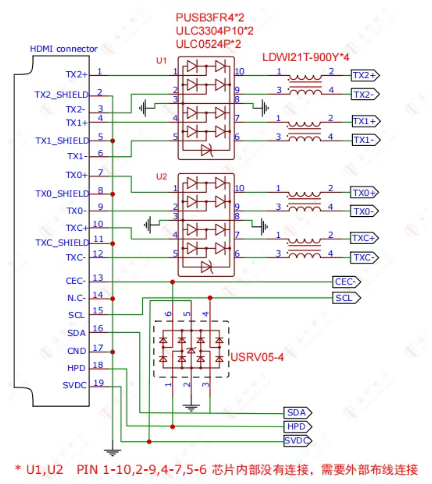

　　(2)HDMI / 视频输出接口

　　干扰特征：高频 ESD、差分信号干扰;

　　•防护要求：8 路差分 ESD、寄生电容≤1pF;

　　•雷卯方案：HDMI2.0本方案采用多路集成器件防护, 可节约空间，可保证信号完整性，可滤除杂讯，满足IEC61000-4-2(等级4)，可达接触放电25kV，空气放电30kV 。

　　(3)SD/TF卡SD模式静电保护方案

　　雷卯电子推荐采用集成器件USRV05-4保护，电容小于1PF，可以保证信号完整性的同时，通过静电测试。满足IEC61000-4-2，ISO10605-2 等级4，接触放电8kV，空气放电15kV。

　　三、无人机全链路防护雷卯

　　核心型号选型表

　　结合上述推荐的雷卯防护方案，针对无人机不同场景，精选以下核心型号，覆盖ESD、TVS，参数精准匹配 IEC/国标要求，兼顾性能、体积与成本：

　　1. ESD防护器件(信号/接口专用)

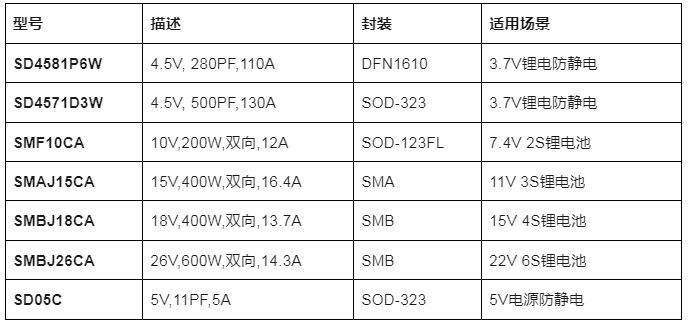

　　2. ESD/TVS 瞬态抑制二极管(电源专用)

　　低空经济持续升温，无人机产业对安全可靠性的要求已从“可选配置” 升级为 “硬性标准”。上海雷卯电子(leiditech)深耕 EMC 防护十六余年，依托全品类防护器件、精准的参数匹配、成熟的防护方案，严格遵循 IEC 61000-4-2/4-5、GB/T 17626.2/5 等标准，为无人机提供从电源、信号到接口的全链路ESD/浪涌防护解决方案，目前已成熟应用于多个无人机行业领军企业。雷卯产品兼具超低容值、低钳位、小型化、高可靠优势，适配消费级到工业级全场景无人机需求，上海雷卯电子可提供免费样品、参考设计与技术支持，自设免费EMC实验室，可供客户免费摸底验证，助力无人机实现“稳定飞行、安全作业、续航优化”，赋能低空经济高质量发展。
