N沟道增强型MOSFET——ARK（方舟微）FTZ15N35G 在多领域的开关与控制应用

发布时间：2025-12-09 14:44
作者：AMEYA360
来源：ARK
阅读量：211

　　01 工作原理

　　N沟道增强型MOSFET的基本结构包括一个P型衬底，两个N+区分别作为源极(Source)和漏极(Drain)，以及一个由金属氧化物制成的栅极(Gate)。在没有外加电压时，源极和漏极之间不存在导电沟道，即不导通状态。当栅极-源极电压(Vgs)增加到超过阈值电压(Vth)时，栅极下面的P型衬底表面会形成一个N型反型层，连接源极和漏极，形成导电沟道，使MOSFET导通。这个阈值电压(Vth)是MOSFET导通所必需的最小电压，通常在1到3伏特之间。

　　02 产品特性

　　N沟道增强型MOSFET具有多个关键特性：

　　1.“高输入阻抗”：由于栅极与其它电极之间有绝缘层隔离，因此输入阻抗非常高。

　　2.“低导通电阻”：导通状态下的电阻较低，有利于减少功耗。

　　3.“快速开关速度”：能够在短时间内完成导通和截止的切换，适用于高频应用。

　　4.“良好的热稳定性”：在高温环境下仍能保持良好的工作特性。

　　03 产品应用

　　1.电池保护电路

　　在现代便携式电子设备中，电池管理系统(BMS)至关重要，而N沟道增强型MOSFET常用于电池的过放电保护。当电池电压低于安全阈值时，MOSFET迅速切断电源，防止电池深度放电，从而延长电池寿命和提高安全性。

　　2. 开关电源

　　N沟道增强型MOSFET在开关电源设计中被广泛应用，特别是在DC-DC转换器和AC-DC电源供应器中。其高开关速度和低导通电阻有助于提高电源转换效率，减小热量生成，提升整体性能。

　　3. 电机驱动

　　无刷直流电机(BLDC)和步进电机需要精确的控制信号来调节电动机的速度和方向。N沟道增强型MOSFET由于其快速的开关能力和低功耗特点，非常适合用作电机驱动器的开关元件，提供高效且稳定的电机控制。

　　4. 逻辑电路与数字集成电路

　　在CMOS(互补金属氧化物半导体)技术中，N沟道增强型MOSFET与P沟道MOSFET共同组成基本的逻辑门电路，如与门(AND)、或门(OR)和非门(NOT)。这些基本逻辑单元构成了复杂的数字集成电路，用于计算和处理数据。

　　5. LED调光与照明控制

　　LED照明系统利用PWM(脉宽调制)技术进行亮度调节，而N沟道增强型MOSFET作为开关元件，可以通过调节其导通时间实现对LED电流的控制，从而实现平滑无级的调光效果。

　　04 应用场景

　　ARK(方舟微)研发的FTZ15N35G,耐压350V，SOT-23封装。Dialog利用其特有电特性，作为ZVS辅助开关MOSFET使用，为主MOSFET创造ZVS条件，部分电路如下：

N沟道增强型MOSFET——ARK（方舟微）FTZ15N35G 在多领域的开关与控制应用

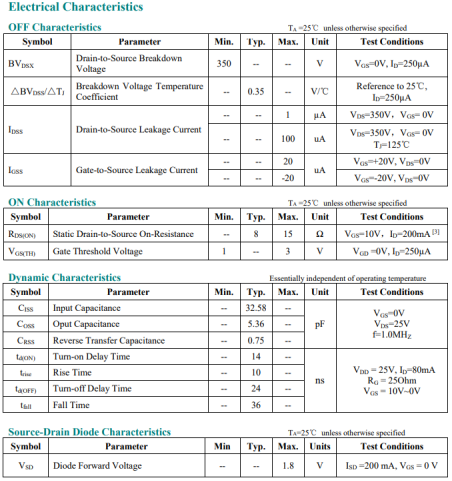

　　产品参数如下：

N沟道增强型MOSFET——ARK（方舟微）FTZ15N35G 在多领域的开关与控制应用


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
