上海雷卯电子参展工博会并做《汽车总线浪涌保护芯片》专题分享

发布时间：2026-10-16 10:47
作者：AMEYA360
来源：上海雷卯
阅读量：139

　　2026年10月13日，第26届中国国际工业博览会在上海国家会展中心隆重举办。上海雷卯电子科技有限公司的展位在7.2A320 雷卯总工程师 胡光亮受上海金山区经信委邀请出席展会技术分享论坛，带来《汽车总线浪涌保护芯片》专题技术报告，与行业工程师、上下游合作伙伴共同探讨汽车总线浪涌防护痛点、标准规范以及国产化电路保护解决方案，现场交流氛围热烈。

上海雷卯电子参展工博会并做《汽车总线浪涌保护芯片》专题分享

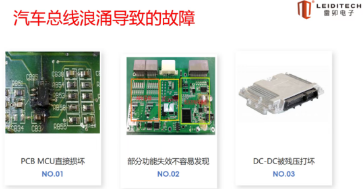

　　随着新能源汽车、车载智能电控快速普及，车载总线接口面临越来越严苛的电磁兼容挑战。汽车内部继电器通断、电机启停、抛负载、静电、雷电干扰产生各类浪涌脉冲，极易造成 PCB、MCU、DCDC 芯片烧毁，还会引发不易排查的隐性功能失效问题，是车载硬件研发中高频遇到的技术难题。

上海雷卯电子参展工博会并做《汽车总线浪涌保护芯片》专题分享

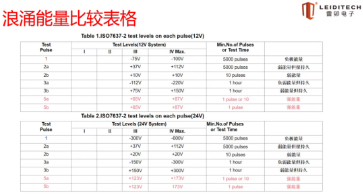

　　分享会上，胡光亮从汽车总线浪涌需求标准、浪涌解决方案、实际项目解析三大维度展开深度讲解。系统解读 ISO76372、ISO167502、GBT21437 等国内外车载浪涌测试标准，剖析 Pulse1/2a/2b/3a/3b/5a/5b 各类浪涌脉冲的产生机理、能量等级，对比 12V 与 24V 车载系统抛负载的能量差异，拆解抛负载能量计算、TVS 器件选型关键要点，强调选型必须兼顾峰值脉冲电流、箝位电压、器件热阻三大核心要素，箝位电压务必低于后端芯片耐压，同时结合 TLP 测试、示波器实测验证器件真实性能。

上海雷卯电子参展工博会并做《汽车总线浪涌保护芯片》专题分享

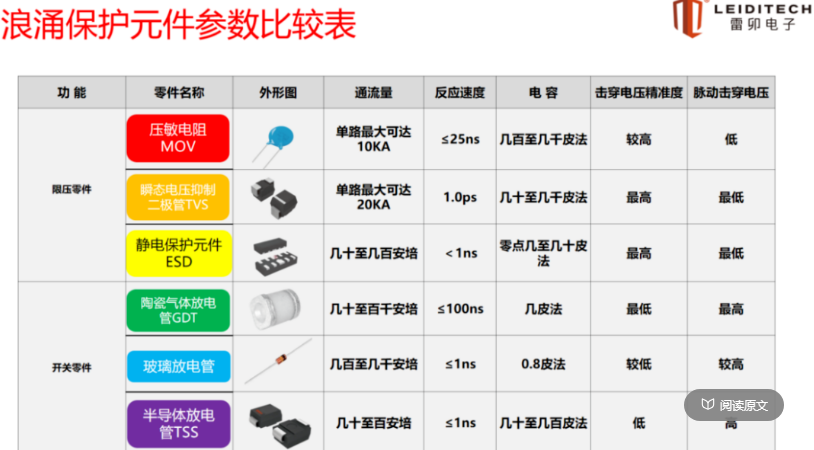

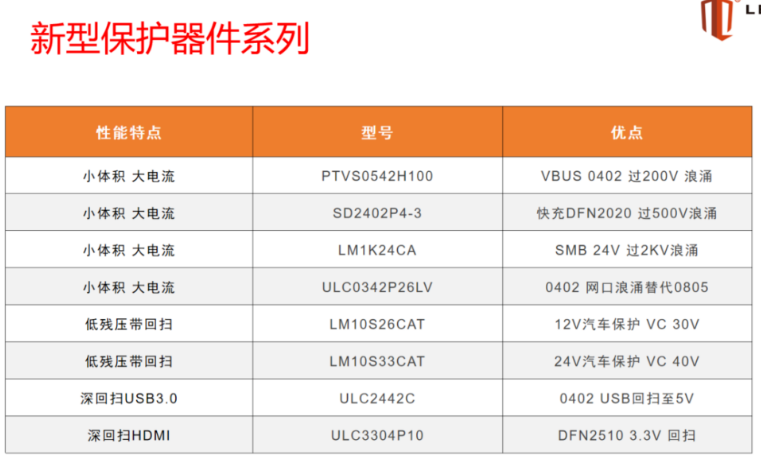

　　针对 CAN 总线、车载电源等典型应用场景，胡光亮展示雷卯成熟的差共模防护电路方案，对比 TVS、MOV、GDT、TSS 等多种保护器件的性能差异、失效模式，提出并联器件优先选短路失效模式、串联器件优先选择开路失效模式的设计思路。同时介绍雷卯新一代 Snapback 回扫型 TVS 系列产品，兼顾小体积、大电流、低残压特性，适配 12V/24V 整车电源、CAN 通讯等场景，满足 ISO76372 严苛测试要求，为汽车前装客户提供高可靠国产化电路保护选择。

上海雷卯电子参展工博会并做《汽车总线浪涌保护芯片》专题分享

　　雷卯胡工还结合大量真实故障案例与工程实践，剖析车载硬件设计中常见防护误区，给出可落地的电路设计建议，帮助研发工程师规避 EMC 整改风险，缩短产品开发周期。分享结束后，现场众多整车、零部件企业工程师围绕器件选型、电路布局、标准测试、国产化替代等问题与胡光亮展开一对一交流。

上海雷卯电子参展工博会并做《汽车总线浪涌保护芯片》专题分享

　　上海雷卯电子深耕 EMC 电路保护领域十余年，拥有完整 TVS、ESD、PPTC 等产品矩阵，自建开放 EMC 实验室，持续面向汽车电子、工业控制、通讯等行业输出器件、方案、测试一体化技术服务。本次工博会专题分享，既是雷卯技术实力的对外输出，也搭建起行业技术交流桥梁。未来雷卯电子将持续深耕汽车电路保护赛道，打磨更贴合国内整车厂标准的防护器件与方案，助力汽车电子产业高质量发展。

上海雷卯电子参展工博会并做《汽车总线浪涌保护芯片》专题分享


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
