上海雷卯丨PAD和手写板触控笔之雷卯静电保护方案

发布时间:2026-08-20 09:57
作者:AMEYA360
来源:上海雷卯
阅读量:380

上海雷卯丨PAD和手写板触控笔之雷卯静电保护方案

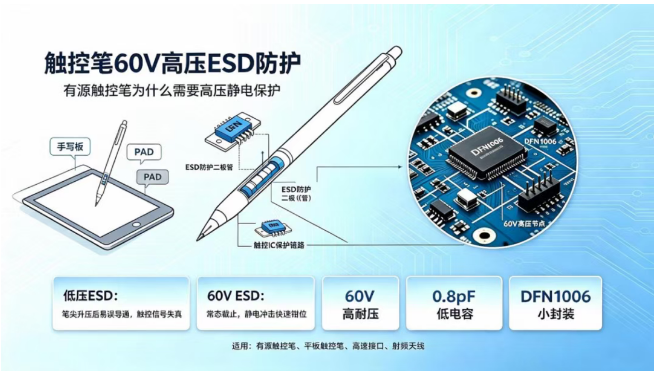

  用于PAD 和手写板有源触控笔笔尖长期与人手、屏幕摩擦,极易堆积静电。笔尖接触设备瞬间,静电脉冲会顺着信号线冲击触控主控 IC、升压及射频芯片,轻则触控失灵,重则器件永久损毁,因此 ESD 防护二极管是笔内电路必不可少的防护器件。

  硬件工程师、采购选型时普遍存在疑问:ESD 二极管耐压范围 5V 至上百伏,带升压电路的有源笔为何需选用 60V 高压型号?耐压偏低会正常工作时误导通、信号失真,耐压过高则损害高频触控信号质量。本文以 ULC6042C 为例,系统解析有源触控笔高压 ESD 防护设计思路与选型规范。

  一、PAD 和手写板有源触控笔为何需要专用ESD 防护二极管?

  PAD 和手写板有源触控笔笔尖长期与人体、屏幕摩擦,易产生数千伏人体静电。若无防护,瞬态高压会直击触控芯片与升压电路,芯片晶体管耐压薄弱,单次静电冲击便会永久损坏,引发断触、笔迹偏移、设备识别失效等问题。

  常规低压 ESD 易在工作时误导通,普通高压 TVS 结电容高,会衰减高频触控信号、降低书写精度。兼具适配升压电压、低电容、小型封装特性的专用高压 ESD 二极管,是有源触控笔电路设计的必需器件。

  二、PAD 和手写板有源触控笔笔尖电路为何

  需要60V耐压ESD器件 ULC6042C?

  PAD 和手写板有源触控笔采用 3~4.2V 锂电池供电,依靠内置升压电路将电压抬升至 20~50V 驱动笔尖天线,产生电磁信号供屏幕数字化仪定位,主流方案与高端有源笔均采用该高压驱动架构,笔尖信号线常态长期工作在数十伏电压区间。

  ESD 二极管的关键参数反向工作电压 VRWM,必须高于线路最高工作电压;若耐压不足,器件在正常书写无静电时也会误导通,分流触控信号,造成笔迹漂移、断触甚至触控完全失灵。

  ULC6042C 反向耐压达 60V,可完整覆盖 20~50V 笔尖工作电压:

  1、日常书写时二极管稳定反向截止,触控信号完整无损传输;

  2、当笔尖承受±8~±15kV 人体接触静电冲击,器件会在纳秒级快速雪崩导通,把瞬态高压钳位并泄放至地,可靠防护后端触控 IC 与升压电路不被击穿。

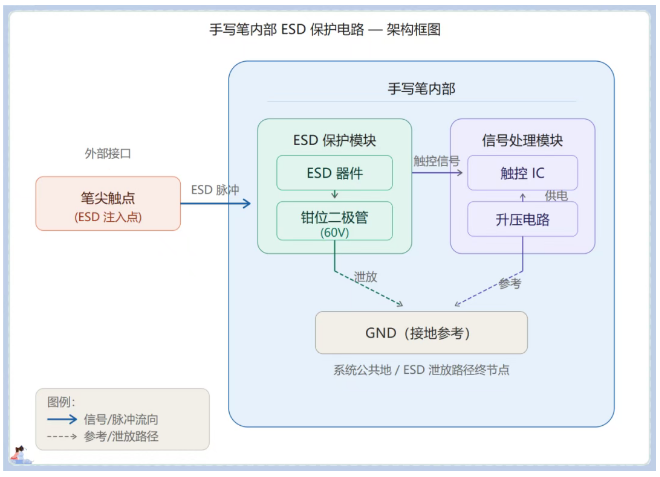

  三、ULC6042C在触控笔内部

  典型防护电路架构

上海雷卯丨PAD和手写板触控笔之雷卯静电保护方案

  说明:

  LUC6042C 并联在笔尖信号线与系统 GND 之间,安装位置为笔尖连接器后端、触控主控 IC 前端,是静电进入 PCB 的第一道防护关卡。

  正常工况:笔尖信号电压<60V,二极管截止,高频触控信号完整传输;

  ESD 冲击工况:笔尖引入数千伏静电脉冲,器件极速导通,将瞬态高压能量泄放到公共地平面,把后端芯片承受电压限制在安全钳位区间。

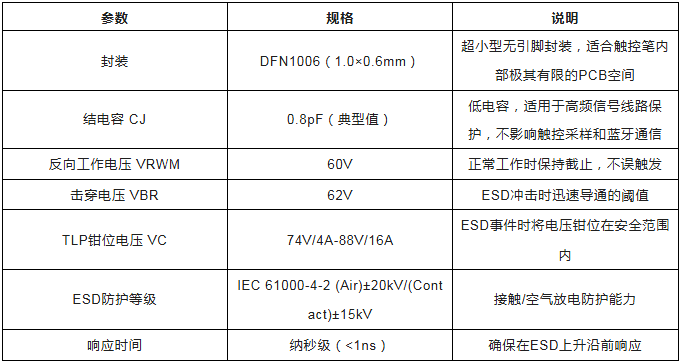

  四、ULC6042C主要参数与特点

上海雷卯丨PAD和手写板触控笔之雷卯静电保护方案

  产品核心优势总结:

  1、60V 高耐压:匹配有源触控笔升压高压节点,杜绝正常工作误触发导通;

  2、超低结电容 0.8pF:不衰减高频触控采样、蓝牙射频信号,保障书写精度与无线通信稳定性;

  3、DFN1006 微型封装(1.0×0.6mm):尺寸极小,适配触控笔内部狭窄 PCB 布线空间;

  4、纳秒级超快响应(<1ns):静电脉冲上升沿即可完成导通,及时钳位瞬态高压;

  5、强静电防护等级:IEC 61000-4-2 标准,空气放电 ±20kV、接触放电 ±15kV,满足消费电子严苛静电测试;

  6、低漏电流:60V 额定电压下漏电流仅 0.5μA,不损耗触控笔电池续航。

  五、PAD 和手写板有源触控笔ESD

  二极管选型判定标准

  60V 规格 ULC6042C 仅适用于内置升压电路、笔尖工作电压 30~50V的有源触控笔,并非所有触控笔通用,需根据笔尖线路最大工作电压分级选型:

  1、必须选用 60V ESD 二极管的场景

  内置升压有源触控笔,笔尖驱动电压 30~50V;若选用 24V/36V 低压 ESD,书写时会持续导通分流,直接造成触控失灵。

  2、选用 5~12V 低压 ESD 二极管场景

  无源 EMR 电磁笔(Wacom 方案):无内置电池升压,依靠屏幕无线耦合取电,笔尖常态电压极低,低压 ESD 即可满足防护;

  3、选用 24V/36V 中压 ESD 二极管场景

  低升压规格有源笔,笔尖驱动电压仅 10~20V,无需 60V 高压器件控制物料成本。

  选型核心判定公式:

  ESD 二极管 VRWM(反向工作电压)>笔尖信号线最大常态工作电压,预留电压裕量。

  笔尖工作电压≤5V:5~12V 系列 ESD

  笔尖工作电压 10~20V:24V/36V 系列 ESD

  笔尖工作电压 30~50V:60V 系列 ULC6042C

  触控笔用到的 5V-12V ESD,对于上海雷卯是常规料,有多种型号选择,可以联系上海雷卯EMC小哥。

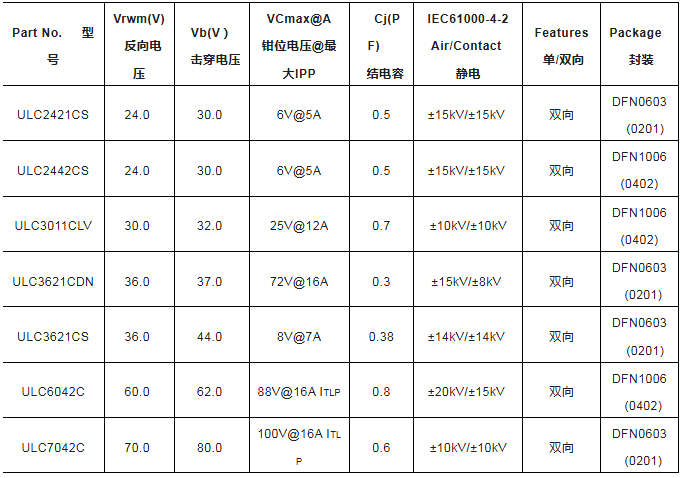

  对于用到24V-70V 之间的 ESD 在这用表格列出常用型号:

上海雷卯丨PAD和手写板触控笔之雷卯静电保护方案

  六、ULC6042C主要应用场景

  1、核心应用:有源触控笔、平板触控笔笔尖信号线 ESD 静电防护;

  2、高速数字接口:各类设备高速差分信号线静电保护;

  3、RF 射频电路:蓝牙、无线天线前端端口 ESD 防护;

  4、车载电子:ADAS 车载传感器、车载通信接口静电、浪涌抑制;

  5、便携消费电子:手机、平板小型 GPIO、物理按键、微型传感器接口防护

  七、应用电路设计要点

  1、器件放置位置:ESD 二极管紧贴笔尖连接器,放置在静电进入 PCB 的第一级,位于触控 IC 前端;

  2、接地布线规范:器件接地焊盘采用短、粗走线直接连接主地平面,缩短泄放回路,降低线路电感,提升静电泄放效率;

  3、耐压匹配原则:严格保证器件 VRWM 高于线路常态最高电压,预留 5~10V 电压裕量;

  4、信号完整性管控:0.8pF 超低结电容特性,可避免高频触控信号出现衰减、相位偏移,保证书写顺滑无延迟。

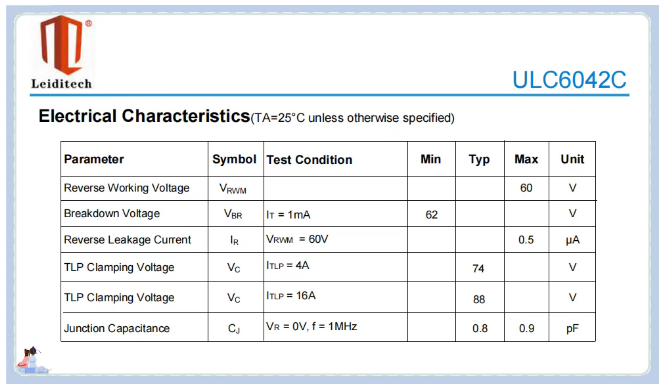

  八、ULC6042C 规格书参数

  Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌,供应ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、电感等产品。雷卯拥有一支经验丰富的研发团队,能够根据客户需求提供个性化定制服务,为客户提供最优质的解决方案。

上海雷卯丨PAD和手写板触控笔之雷卯静电保护方案


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
