　　导语

　　ASDsemi

　　“这颗MOS在板子上烫手，会不会炸?”

　　“20A负载，到底该按多少瓦来算损耗?”

　　这是很多电源工程师在做电机驱动、DCDC Buck时最常遇到的问题。但大多数时候，大家只看导通损耗，结果温升超标、可靠性下降、反复改板。

　　今天，安森德(ASDsemi)用一颗DCDC MOS——ASS025N06T1M，在典型24V→12V Buck电路中，一步一步拆解MOSFET的真实耗散功率，让你以后选型不再纠结。

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解

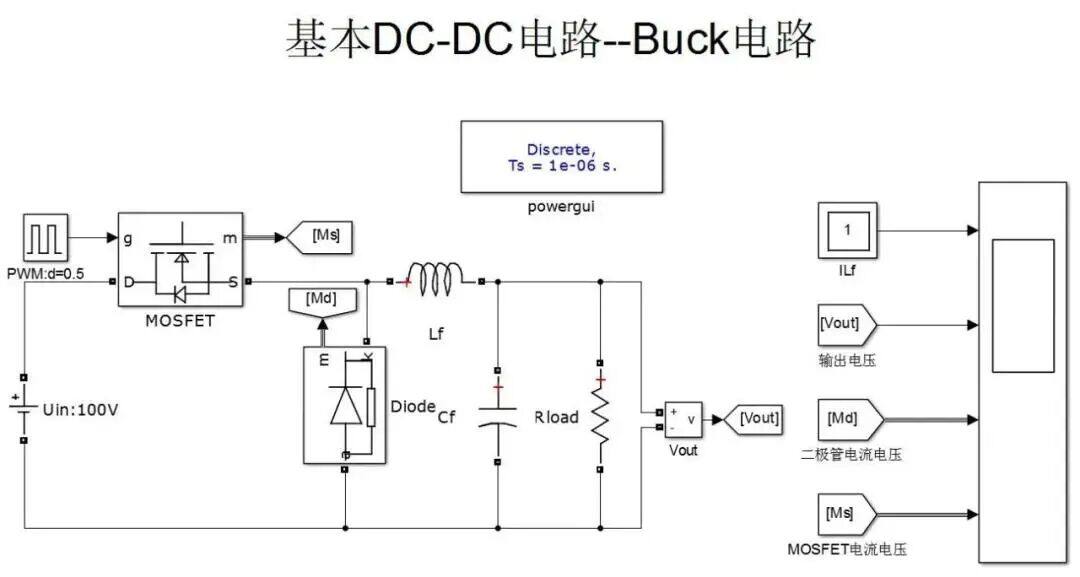

　　图：Buck电路典型原理图

　　先看工况：我们算的是什么?

　　ASDsemi

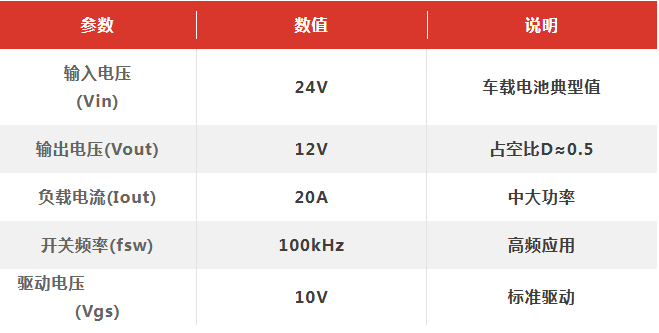

　　为了让计算更有参考价值，我们设定一个非常常见的Buck场景：

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解

　　这颗ASS025N06T1M来自安森德，60V耐压、低Rds(on)，非常适合DCDC、电机驱动等场景。

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解

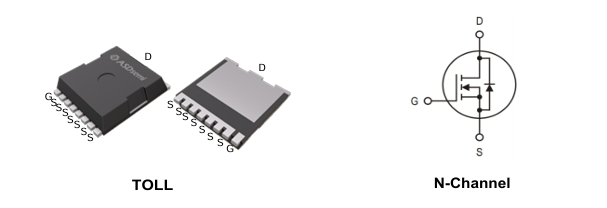

　　图：ASS025N06T1M 封装图

　　从Datasheet里抓这5个关键参数

　　ASDsemi

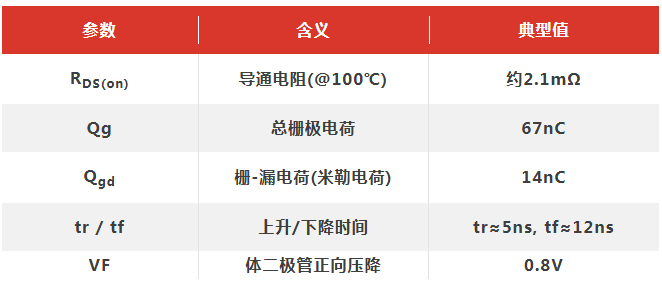

　　很多工程师算不准损耗，第一步就错了：参数没取对。一定要从数据手册(Datasheet)中提取——而且要用高温参数。

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解

　　常温Rds(on)只是“理想值”，实际工作时结温通常接近100℃，一定要用高温Rds(on)，否则算出来的损耗会严重偏低。


　　一步一步算：总损耗=1.082W

　　ASDsemi

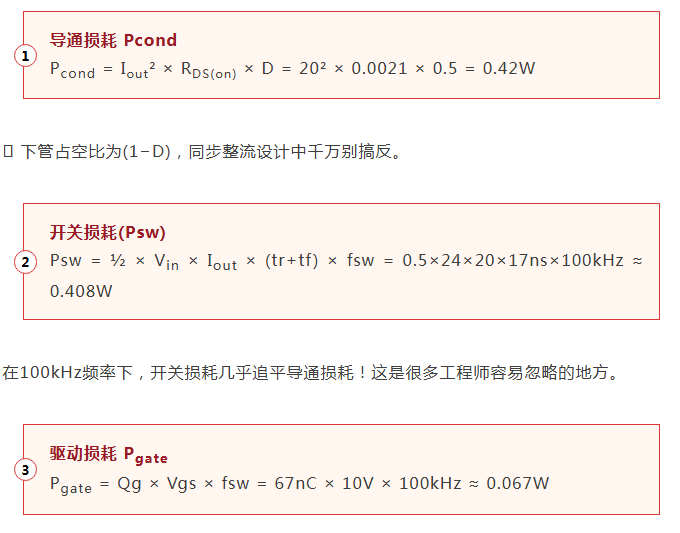

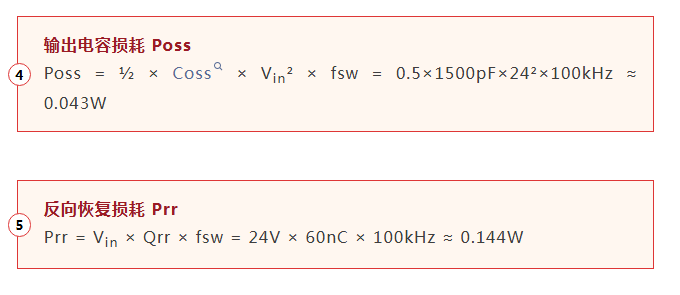

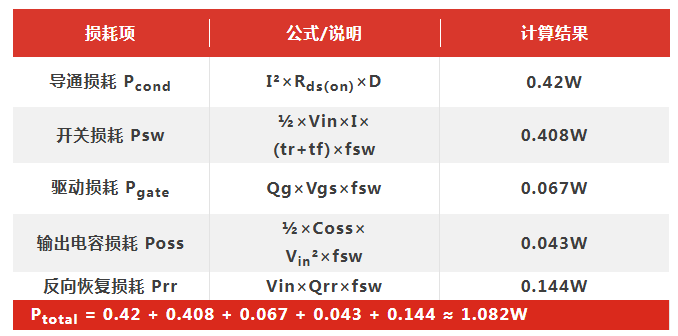

　　我们以“上管(High-side)”为例，把每一项损耗拆开算一遍。

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解

　　总账来了：1.082W意味着什么?

　　ASDsemi

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解

　　看起来不大?但别忘了，这1W出头的功耗，集中在一颗小小MOS的结区里，如果没有合理的PCB铜皮和散热设计，局部温升依然可能非常惊人。

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解

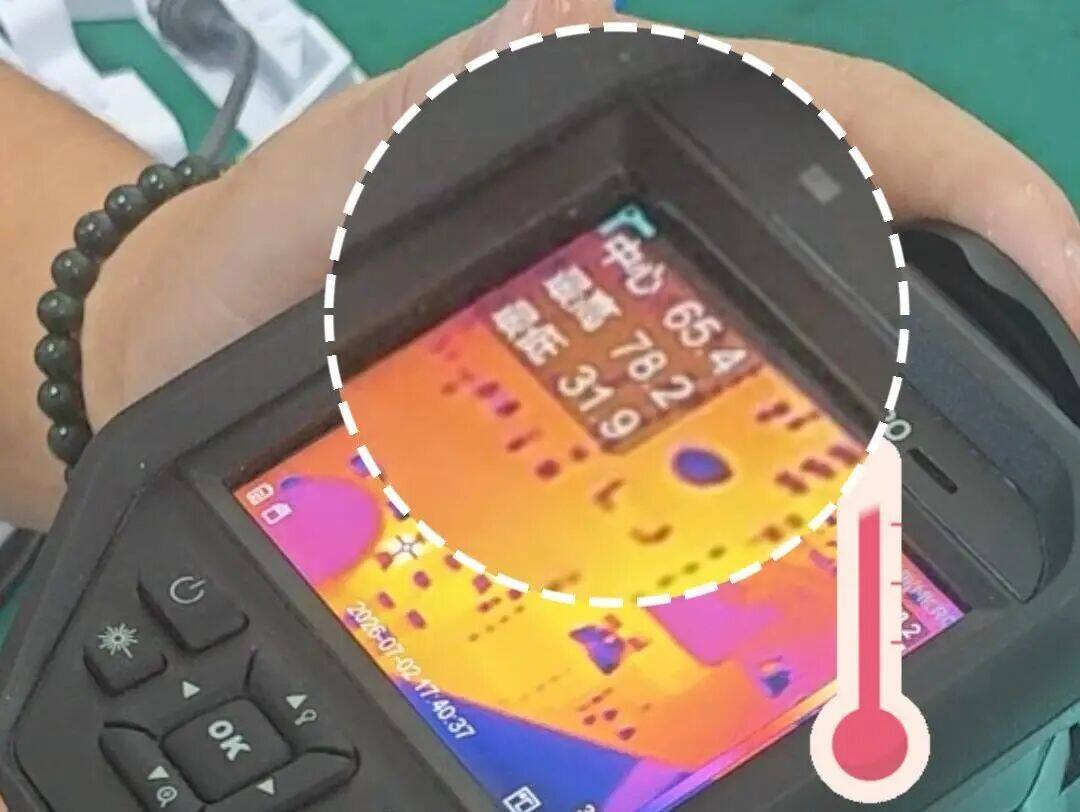

　　图：安森德FAE对样品做热成像测温

　　什么时候可以“偷懒”?

　　什么时候必须全算?

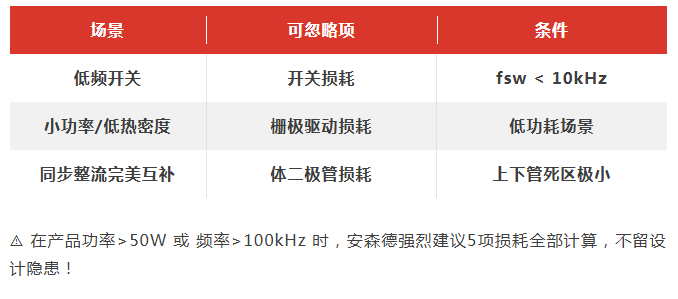

　　在实际工程中，为了加快估算，有些损耗可以适当简化——但前提是你得知道自己在忽略什么：

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解

　　MOSFET的损耗计算，不是“纸上谈兵”，而是可靠性设计的起点。

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解

安森德丨从Datasheet到实板：一颗MOS的真实功耗拆解
