太阳诱电丨导电性高分子混合铝电解电容器 K系列

发布时间:2026-08-17 09:56
作者:AMEYA360
来源:太阳诱电
阅读量:594

太阳诱电丨导电性高分子混合铝电解电容器 K系列

  K系列市场需求背景——

  车载系统向48V架构升级

  随着电动化和ADAS功能持续升级,电机驱动系统以及中央计算平台(Central Computer)/ Zone ECU对大容量、高耐压电子元器件的需求不断增长。

  适应高纹波电流需求

  对于大功率设备而言,为抑制发热并确保稳定运行,需要具备低ESR和高纹波电流承受能力的电容器

  减少PCB面积及元件数量

  通过替代传统混合电容器,可实现产品小型化、元件数量减少及PCB占用面积优化

  数据中心与AI服务器电源持续演进

  随着AI服务器及高性能GPU功率不断提升,48V/54V母线供电架构正在加速普及。

  文中所述系列名称摘自用于区分产品类别及特性的型号编码,并非商品名称或注册商标。

  K系列优势——

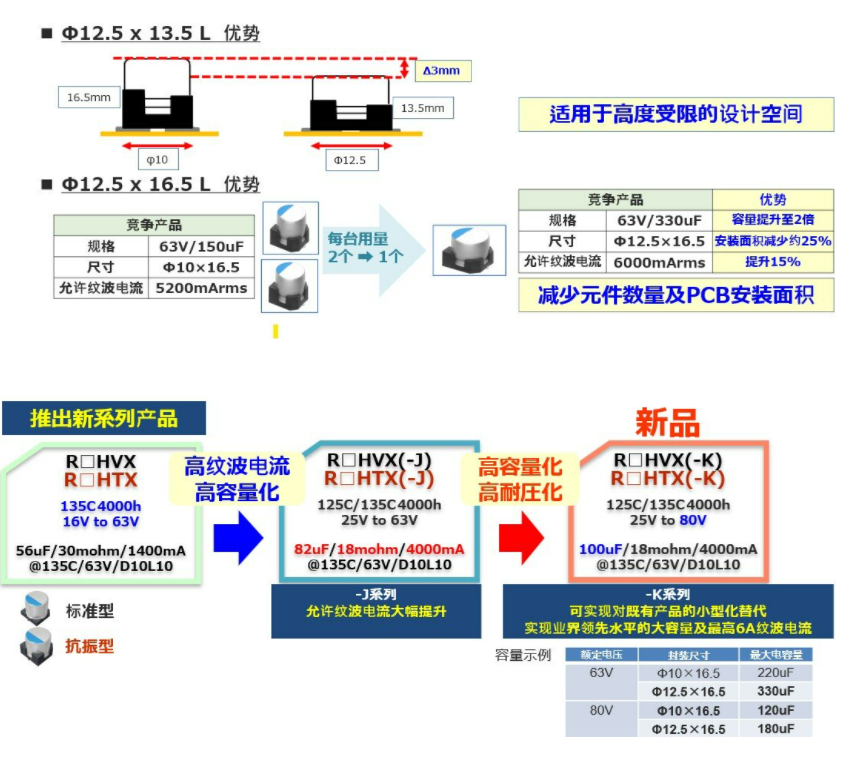

  独有的φ12.5尺寸规格,满足高密度安装需求

  通过φ12.5×13.5 mm及φ12.5×16.5 mm规格设计,在有限安装空间内兼顾大容量和高纹波电流性能。适用于GPU板卡、服务器主板以及车载和工业设备电源设计。

  大容量与高纹波电流性能表现优异

  提供63V容量可达330µF、80V容量可达180µF的产品阵容。在125℃环境下,可对应最高达到6000mArms等级的高纹波电流需求。

太阳诱电丨导电性高分子混合铝电解电容器 K系列

  同时实现大容量、高纹波电流和高耐压、从而支持电源电路快速向高性能、高功率方向发展。

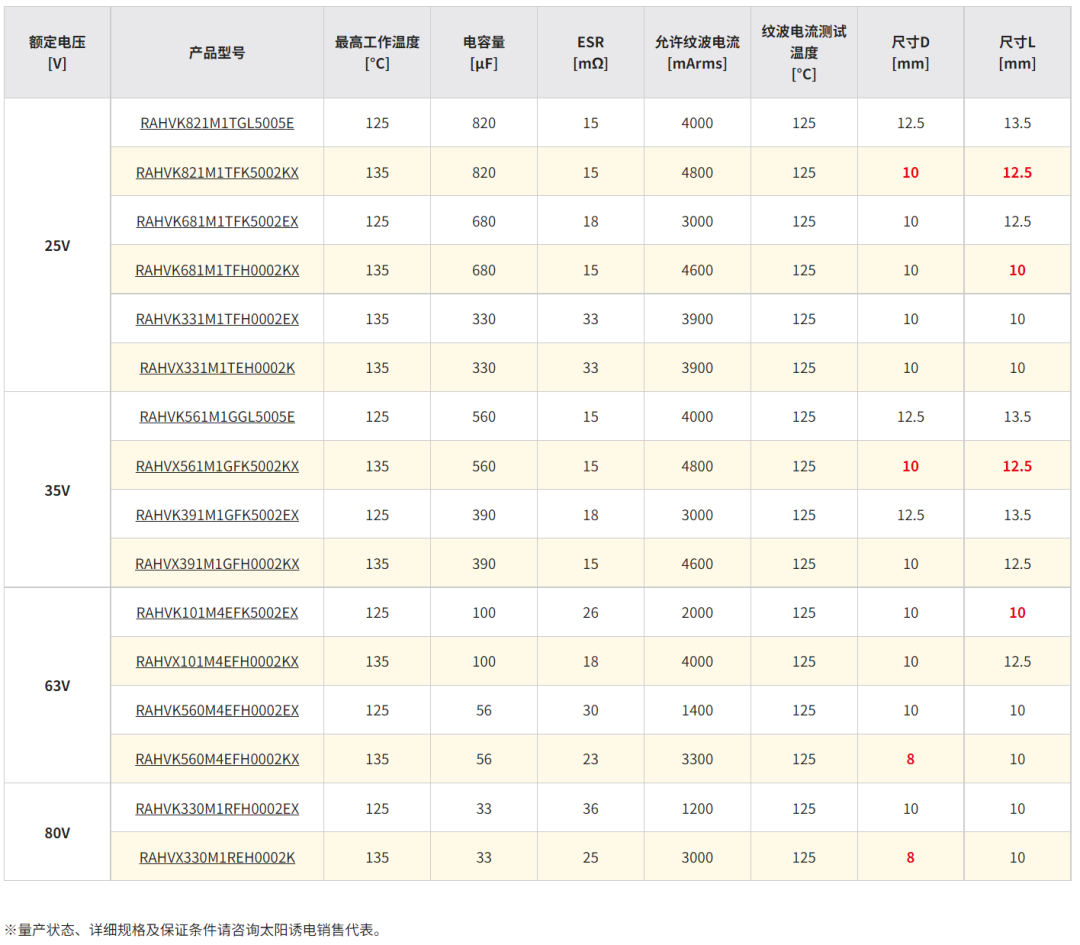

  大容量与高纹波电流产品系列 J/K系列产品阵容——

太阳诱电丨导电性高分子混合铝电解电容器 K系列

  推荐用于 S(通用市场)或 A(车载市场)

  详细规格信息请访问太阳诱电官方网站(TY-COMPAS)或联系当地销售窗口。

  ※截至2026年7月

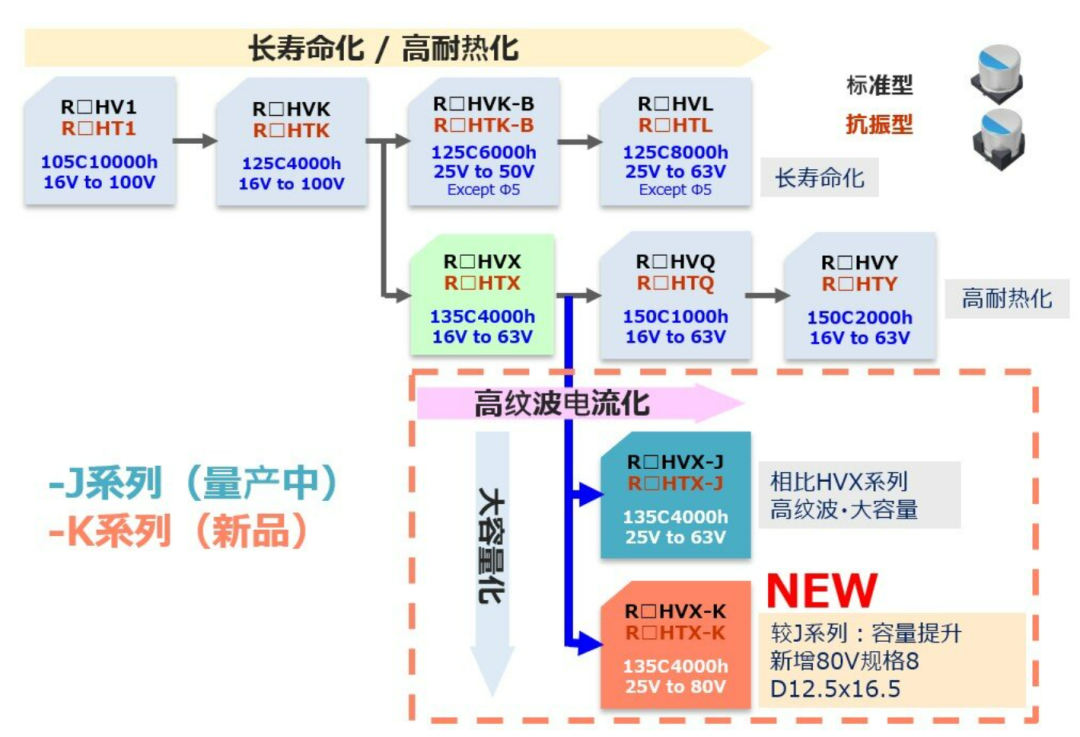

  支持由既有产品(J系列及更早系列)实现小型化升级

  在典型应用中,由传统125℃产品升级至K系列后,可在缩小尺寸的同时进一步提升ESR及允许纹波电流性能。

  彩色标示部分:K系列

  红色字体部分:可实现小型化替代

太阳诱电丨导电性高分子混合铝电解电容器 K系列

  推荐应用——

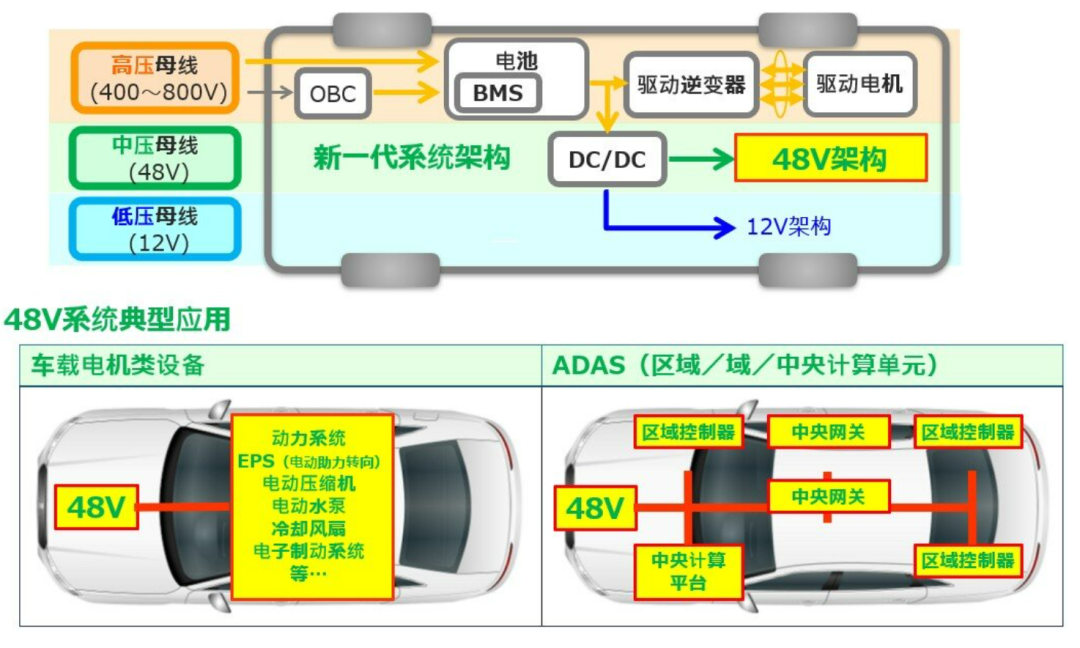

  车载应用

  ・适用于因电动化及ADAS功能升级而加速向48V系统迁移的车载电子设备。

  ・太阳诱电K系列具备大容量及高纹波电流产品阵容,可为高功耗应用提供可靠支持。

太阳诱电丨导电性高分子混合铝电解电容器 K系列

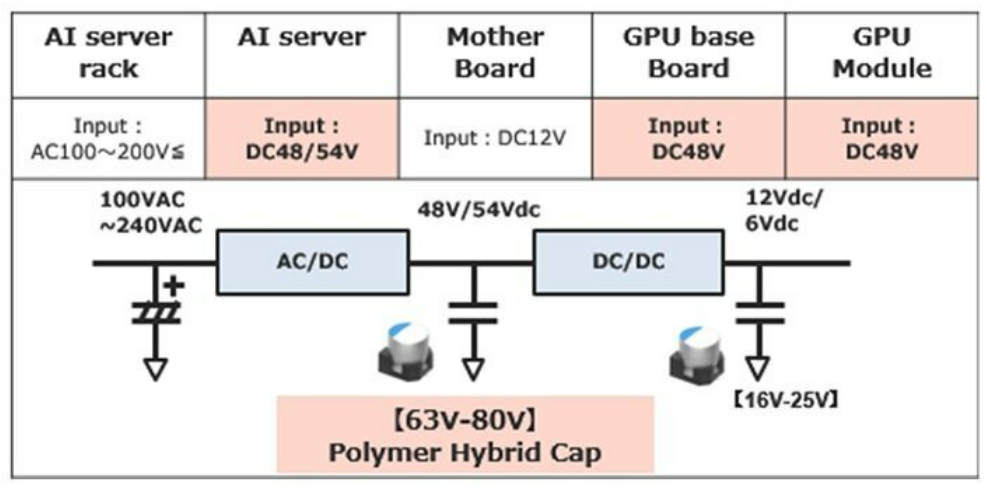

  AI服务器应用

  ・适用于对负载波动响应能力及可靠性要求较高的AI服务器48V/54V电源线路。

  ・太阳诱电63V~80V耐压K系列凭借优异的耐压性能和纹波电流性能,为输入滤波设计提供支持,助力系统稳定运行。

太阳诱电丨导电性高分子混合铝电解电容器 K系列

太阳诱电丨导电性高分子混合铝电解电容器 K系列


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
