安森德丨拉杆音箱供电新方案:ASDsemi 同步或异步整流,高效升压PWM控制器

发布时间:2026-09-30 15:55
作者:AMEYA360
来源:安森德
阅读量:142

  在户外娱乐、广场舞、移动演出等场景中,拉杆音箱因其便携性和高音量输出备受青睐。然而,传统拉杆音箱的供电系统往往面临电压转换效率低、电池续航短、体积笨重等问题。针对这一市场需求,ASDsemi(安森德)推出了一款高性能PWM控制器—ASP3757,可高效实现6V-16.8V锂电池升压至15V/24V/36V/48V/57V,为功放板提供稳定电源,同时降低系统功耗,提升音质表现。

  一、市场分析:拉杆音箱的供电需求与挑战

  1. 拉杆音箱的典型供电方式

  •2串锂电池(6V-8.4V):适用于中小功率音箱(20W-50W)。

  •3-4串锂电池(9V-16.8V):适用于大功率音箱(50W-150W)。

  •18650电芯:主流选择,兼顾能量密度与成本。

  2. 供电核心痛点

  •升压需求:功放板通常需要15V/24V/36V/48V/57V等高电压,而锂电池电压范围较宽(6V-16.8V),需高效DC/DC升压。

  •效率要求:低转换效率会导致续航缩短、发热严重。

  •体积限制:便携式音箱要求电源模块紧凑、外围元件少。

  •稳定性:需适应电池电压波动,避免音频失真。

  二、ASP3757:拉杆音箱升压电源的理想选择

  ASDsemi ASP3757是一款专为宽输入电压升压应用优化的PWM控制器,其关键特性完美匹配拉杆音箱需求:

  1. 宽输入电压(4V-40V),覆盖主流锂电池组

  •支持2串(6V-8.4V)和3-4串锂电池(9V-16.8V)锂电池,兼容放电全过程电压变化。

  •可稳定输出15V/24V/36V/48V/57V,满足不同功放板电压需求。

  2. 高效率Boost拓扑,提升续航能力

  •电流模式控制:优化动态响应,降低输出纹波(对音频系统至关重要)。

  •可调开关频率(200kHz-800kHz):平衡效率与EMI,适配不同电感选型。

  3. 低BOM成本,简化设计

  •内置5V线性稳压器:直接驱动外置NMOS,减少额外LDO电路。

  •集成软启动:防止开机冲击电流导致电池电压跌落。

  4. 高可靠性设计

  •过温保护:避免长时间高负载运行损坏系统。

  •超低关机电流(<3µA):延长电池待机时间。

  •耐热增强型ESOP8封装**:适应紧凑空间与高温环境。

  三、典型应用方案与用量分析

  1. 推荐电路拓扑(Boost升压)

  •输入:2串/3-4串锂电池(6V-16.8V)

  •输出:15V/24V/36V/48V/57V(根据功放需求调整)

  •关键元件:ASP3757 + NMOS + 升压电感 + 反馈电阻

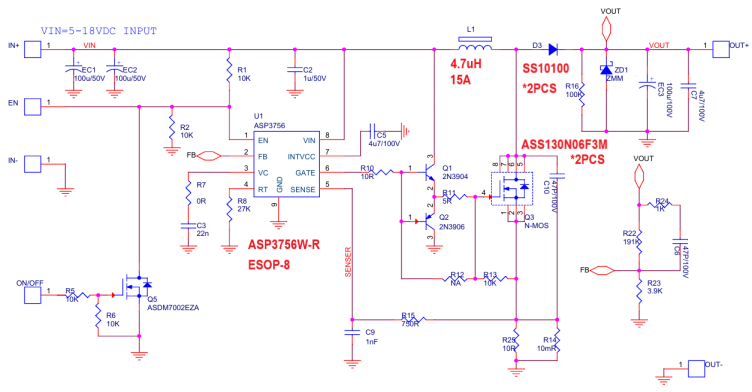

  •应用原理图:

安森德丨拉杆音箱供电新方案:ASDsemi 同步或异步整流,高效升压PWM控制器

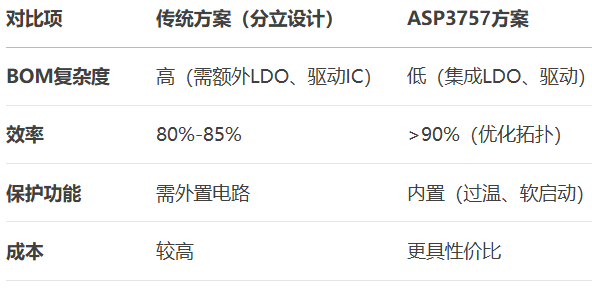

  2. 与传统方案对比

安森德丨拉杆音箱供电新方案:ASDsemi 同步或异步整流,高效升压PWM控制器

  3. 不同功率场景推荐

  •50W以下音箱:2串锂电池→升压至24V,ASP3757 + 单NMOS方案。

  •100W-150W音箱:3-4串锂电池(9V-16.8V)→升压至48V,ASP3757 + 大电流NMOS方案。

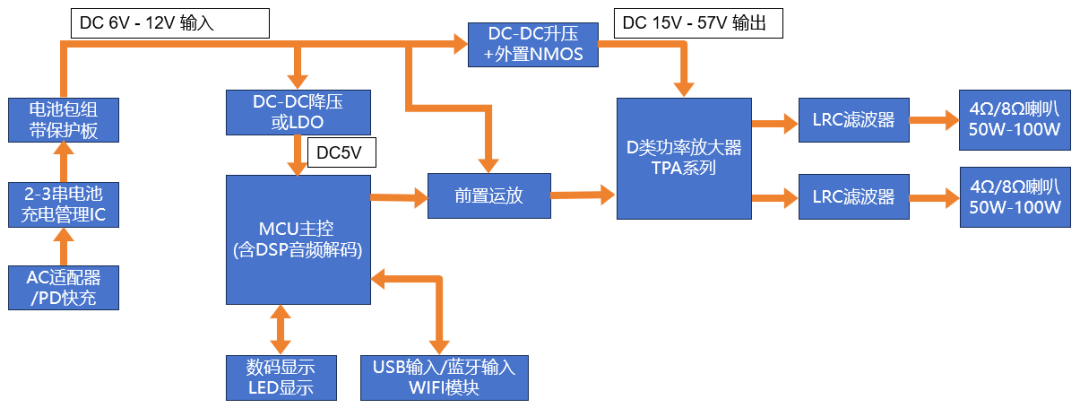

  4. 拉杆音箱总成框图

安森德丨拉杆音箱供电新方案:ASDsemi 同步或异步整流,高效升压PWM控制器

  四、为什么选择ASP3757?

  1. 高效升压:显著提升电池续航,减少发热。

  2. 简化设计:减少外围元件,加速产品上市。

  3. 稳定可靠:内置保护功能,适应户外严苛环境。

  4. 灵活适配:支持多种输出电压,兼容不同功放方案。

  ASDsemi ASP3757以其宽输入范围、高集成度和卓越效率,成为拉杆音箱升压电源的优选方案。无论是便携式广场舞音箱还是大功率演出设备,ASP3757都能提供高效、稳定、紧凑的供电支持,助力开发者打造更具竞争力的产品!

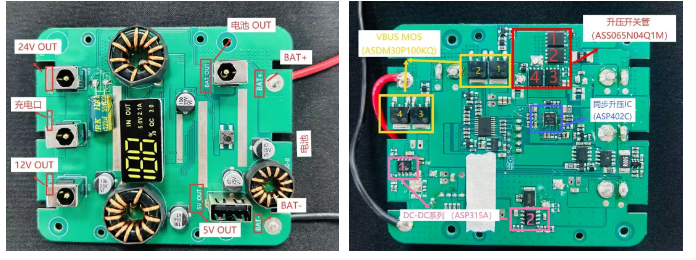

  五、安森德更多产品在音响方面的应用案例

安森德丨拉杆音箱供电新方案:ASDsemi 同步或异步整流,高效升压PWM控制器

  1

  VBUS MOS:ASDM30P100KQ, PMOS,-30V,100A,TO-252封装。

  2

  升压开关管:ASS065N04Q1M,NMOS,40V,64A,PDFN5*6-8封装。

  3

  DC-DC系列:ASP315A,同步BUCK,100%占空比,30V,5A,ESOP-8封装。

  4

  同步升压IC:ASP402C,30V,QFN4x4-32封装。

安森德丨拉杆音箱供电新方案:ASDsemi 同步或异步整流,高效升压PWM控制器


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
