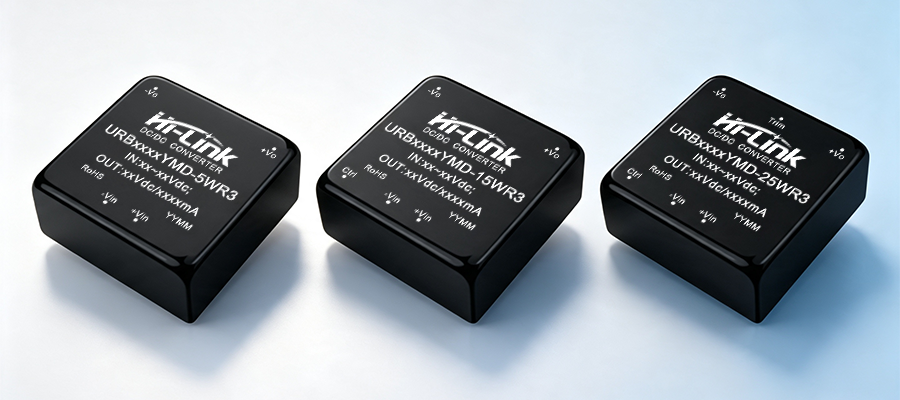

海凌科丨隔离电源模块在充电桩行业中的应用

　　充电桩的电气系统可以从功能上拆分为高压部分和低压部分。高压部分主要包括带PFC电路的AC-DC前级和DC-DC隔离变换后级，直接处理数百伏的母线电压，将交流电转换为直流电为车辆动力电池充电，承担电能转换的核心功能。低压部分则包含主控MCU、计量模块、检测单元、通信模块等低压精密器件，需要5V、12V、24V、3.3V等稳定低压供电，用于人机交互、计费通信、保护逻辑等控制功能。虽然高压部分才是电能传输的主路径，但低压控制部分的稳定供电同样关乎整桩的可靠运行——相当比例的充电桩控制电路故障与强弱电隔离防护不足相关。隔离电源模块正是解决这一问题的关键技术——它如同一道“防火墙”，将高压功率部分与低压控制部分彻底隔离，让充电桩既能安全“吃电”，又能聪明“思考”。

　　一、充电桩为什么需要隔离电源

　　充电桩长期暴露在室外，电网波动、雷击浪涌、电磁干扰是家常便饭。如果没有隔离设计，高压窜扰会直接烧毁控制电路，造成设备死机、计量失准、器件烧毁，甚至引发漏电、触电等安全事故。GB/T 18487.1等国标已将电气隔离列为强制要求。

海凌科丨隔离电源模块在充电桩行业中的应用

　　电源隔离的核心原理，是通过隔离电源模块实现强弱电的物理隔离，切断导电通路，仅通过磁场或电场完成能量传输。在充电桩中，隔离电源主要承担两个任务：一是将前端不稳定的市电通过AC-DC隔离电源转换为稳定的低压直流电，单独为控制、检测、通信模块供电;二是通过DC-DC隔离电源构建独立浮地系统，消除强弱电共地带来的地环路电流，从根源减少电压偏移和信号失真。

　　二、隔离电源三大作用

　　第一，安全防护。 采用隔离电源模块，具备1500Vdc至3500VDC以上的隔离耐压，可有效抵御电网浪涌和瞬时高压冲击。

海凌科丨隔离电源模块在充电桩行业中的应用

　　第二，稳定供电。 充电桩的电网输入电压并不稳定，尤其在偏远地区或用电高峰时段波动明显。隔离电源模块具备宽输入电压范围(如2:1甚至4:1)，可适应不同地区的电网波动，确保弱电系统在任何条件下都能获得稳定供电。

　　第三，信号完整性。 隔离电源构建的独立浮地系统，消除了强弱电共地带来的地环路电流，从根本上减少了电压偏移和信号失真。这对充电桩的精准计量、稳定通信至关重要。

　　三、充电桩低压隔离电源怎么选

　　充电桩电源模块选型时，需要重点关注以下四个维度：

　　隔离耐压等级： 应用于充电桩高压侧与低压侧之间的隔离电源，通常要求1500Vdc以上的隔离电压，部分高可靠性场景甚至需要3000Vdc以上，以抵御雷击浪涌和电网尖峰通过寄生路径窜入低压侧。

　　输入电压范围： 充电桩内低压隔离电源的输入常取自辅助电源或母线，电压在一定范围内波动，模块需具备2:1或4:1的宽压输入能力，以适应不同设计架构和工况条件。

　　工作温度范围： 充电桩遍布全国，从东北冬季-40℃到南方夏季+85℃，电源模块必须在此温度范围内稳定启动和持续运行。

　　可靠性与保护功能：输出短路保护、过流保护、过压保护是基础要求。对于户外无人值守的充电桩，保护功能必须具备自恢复能力，避免故障后需要人工干预。

　　输出电压与功率： 低压侧常见的输出电压规格包括5V、12V、24V、3.3V等，功率通常在几瓦到几十瓦之间，具体取决于控制板、通信模块、显示屏等负载的功耗需求。实际选型时按负载总功耗预留20%-30%的余量即可。

　　四、总结

　　充电桩作为电动汽车产业的关键基础设施，其长期稳定运行高度依赖于可靠的供电方案。高压部分固然是电能传输的核心，但低压控制部分的隔离供电同样不容忽视。从安全防护到信号完整性，隔离电源在每一个环节都扮演着不可替代的角色。随着全球电动汽车充电桩市场的快速增长，隔离电源模块的需求也在同步激增——选对、用好隔离电源，已成为充电桩整机设计中的重要一环。海凌科提供多种规格的隔离电源模块，覆盖从控制板供电到系统级隔离的多样化需求，致力于为充电桩行业提供专业、可靠的电源解决方案。

海凌科丨隔离电源模块在充电桩行业中的应用


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
