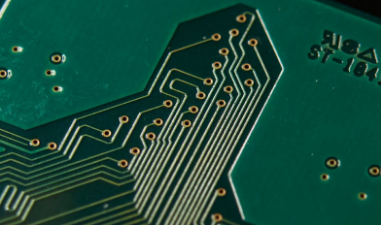

PCB电路板为什么要做沉金和镀金？
在现代电子制造业中，印刷电路板(PCB)作为电子元件的载体，其表面处理工艺对产品的性能和质量有着至关重要的影响。其中，沉金和镀金作为两种常见的表面金属化处理方式，被广泛应用于高端PCB制造。
什么是沉金和镀金?
沉金
沉金是一种化学镀工艺，通过自催化化学反应在PCB的铜表面沉积一层镍层，随后再形成一层薄金层(约几十纳米)，这层金沉积是通过浸金过程完成的，非电镀。镍层作为屏障，防止铜的氧化，金层则保护表面免受环境腐蚀。
镀金
镀金是利用电镀工艺，在PCB表面直接镀上一层较厚的硬金层(通常几微米厚)，硬金层具有极高的耐磨性和导电性，常用于连接器、插针等需要高耐磨性的部位。
为什么要做沉金和镀金?
1. 防止铜氧化
PCB基材中的铜线路在制造和使用过程中容易氧化，形成氧化铜，严重影响导电性能和后续的焊接质量。沉金和镀金工艺通过在铜表面覆盖镍层和金层，有效隔绝空气和水分，防止氧化，提高电性能的稳定性。
2. 提高焊接性能
金属表面平滑、稳定，且金不易被氧化，沉金和镀金提供了优良的焊接界面，确保元器件能够牢固焊接，焊点质量好，降低虚焊和开路的风险，对于高速、高密度装配尤为重要。
3. 增强耐磨性和耐用性
特别是在连接器、插槽等需要频繁插拔的部位，硬金镀层的耐磨性可以有效延长PCB的使用寿命。沉金虽然厚度较薄，但也能减缓磨损，保证长期可靠性。
4. 改善信号传输性能
高频高速电路对接触电阻和信号完整性要求较高，金的导电性和稳定性优于一般金属表面处理，沉金和镀金能有效保证信号传输的稳定和低损耗。
5. 适用复杂和高精密电路
随着电子产品向小型化、高密度发展，沉金和镀金可以制备出表面均匀、平整的保护层，方便细微元件焊接，满足高精密要求。
沉金和镀金的应用区别
沉金主要用于需要良好焊接性、抗氧化且成本适中的场合，如高密度互连板(HDI板)、BGA封装电路板、消费类电子产品等。
硬金镀层则多用于连接器、触点、测试点、边缘卡槽等需要高耐磨、频繁插拔的部分，成本较高，适合高端通讯设备、军工及航空航天领域。
沉金和镀金作为 PCB 表面处理的关键工艺，凭借其优异的防氧化、耐磨损、焊接性和导电性能，广泛应用于现代电子制造。合理选择沉金或镀金工艺，不仅提升PCB的质量和可靠性，也为电子产品的性能提供坚实保障。
