低噪声低压LDO | 力芯微推出1A低噪声 LDO ET5A8XX系列
产品概述
在射频通信、精密模拟及便携设备对电源纯净度与稳定性要求日益提升的背景下，电源芯片不仅需满足高效供电，更须具备低噪声、高电源纹波抑制比及快速瞬态响应能力。因此，力芯微推出的低静态功耗，超低噪声，低静态功耗，高瞬态响应，内置多种保护电路的低压差线性稳压器ET5A8XX系列正是为应对这类挑战而设计。
ET5A8XX系列采用PMOS架构，具备 1000mA 输出能力，在低静态功耗基础上，拥有出色的低噪声性能与高电源纹波抑制比性能，仅需搭配1μF陶瓷输入/输出电容即可稳定工作，并通过精密电压基准与反馈回路实现全工况下1.5%的输出精度，已成为射频前端、模拟传感器、音频电路及电池供电设备的理想电源选择。它采用小型SOT23-5、DFN6(2×2)等多种紧凑封装，适用于空间受限的消费电子产品，和集成度极高的工业控制模块，以节省PCB 空间。
产品特点
输入电压范围宽，为 1.9V 到 5.5V。
输出电流1A。
输出电压3.0、3.3V等。
极低静态电流，典型值为25µA。
关断电流低至0.1µA(典型值)。
超低噪声，典型值为15µVrms(lOUT=200mA)@VOUT=3V。
极高的电源抑制比，典型值为80dB@1kHz，45dB@1MHz(VOUT=3V)。
压降低，典型值为240mV@3.0V/1A 。
具有出色的输入/负载瞬态响应能力。
内置过流保护、热关断和自动放电功能。
典型应用
图1：ET5A8XX Application Circuit
管脚定义
图2：TOPVIEW

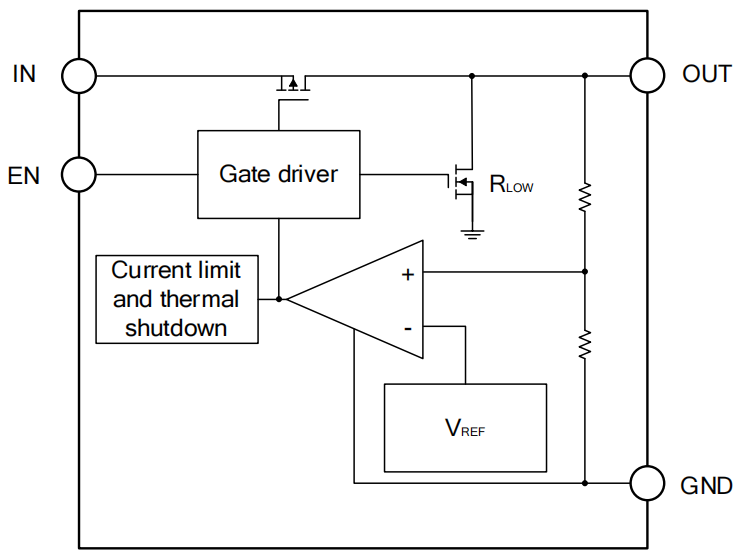

功能框图
图3：功能框图
其他亮点
(1)ET5A8XX超低的Dropout Voltage和优异的负载调整率，可以提升电源转换效率、延长设备续航，并拓宽应用场景的电压适配范围。
(2)ET5A8XX的PSRR在1KHz可达90dB，从100KHz到1MHz的PSRR大于40dB，有较好的抗干扰性能。
(3)极佳的电源瞬态响应，避免了前级扰动对后级的影响。
(4) 优秀的负载瞬态响应，给后级提供了稳定的电源输出。
(5)较低的功耗可以延长电池续航，提升设备可用性，并且可以降低发热，优化用户体验与稳定性。
