小身材，大视野 | 矽力杰SA47366如何为智能驾驶“擦亮双眼”？

发布时间：2026-01-09 13:09
作者：AMEYA360
来源：矽力杰
阅读量：198

　　在智能驾驶系统中，摄像头就是汽车的“眼睛”。为了让这双眼睛看得清、看得稳，电源管理芯片(PMIC)扮演着至关重要的角色。矽力杰最新推出的SA47366正是一款专为车载摄像头模组量身打造的高度集成PMIC，以ASIL-B级功能安全和极致的小型化设计，重新定义了车载视觉电源方案。

小身材，大视野 | 矽力杰SA47366如何为智能驾驶“擦亮双眼”？

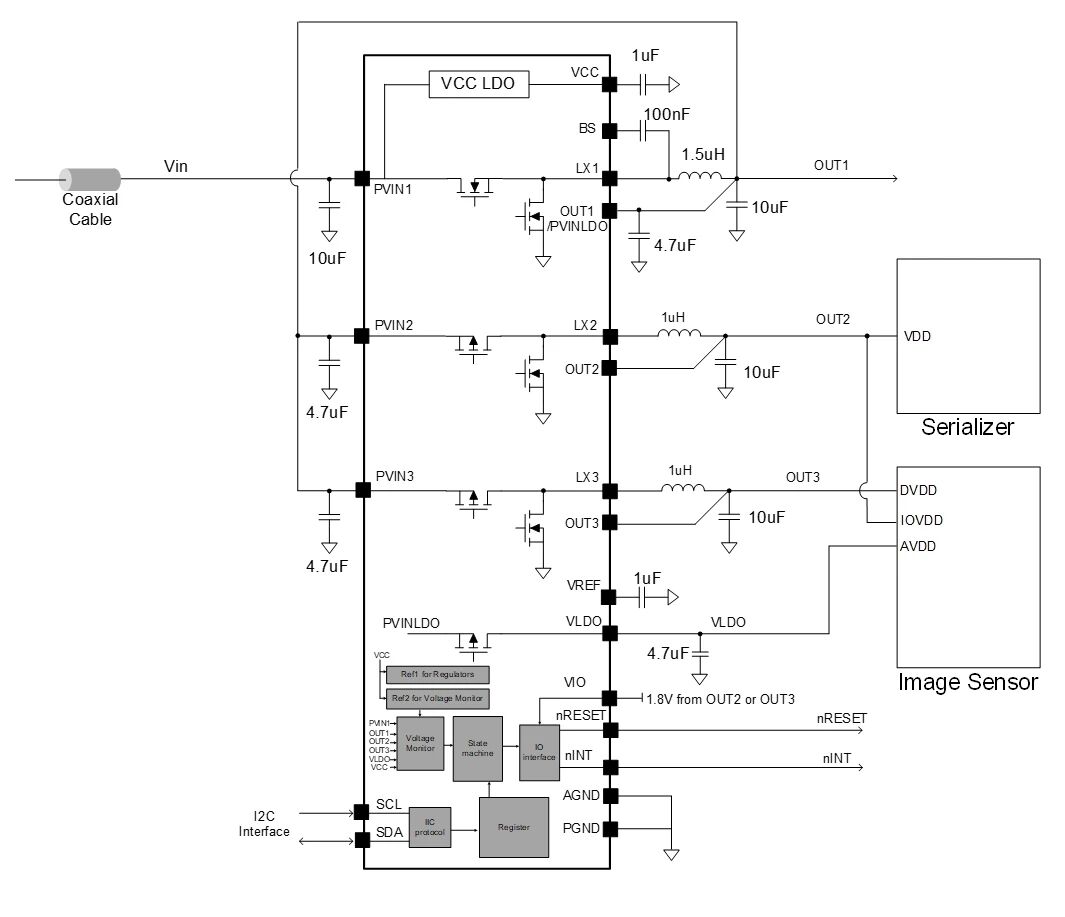

　　SA47366，ASIL-B Camera PMIC

　　◆ 输入电压: Buck1支持高达18V输入

　　◆ 输出配置:

　　♢ Buck1 (高压): 3.3V/3.8V, Max 2A

　　♢ Buck2 (低压): 1.1V/1.15V/1.2V/1.8V, Max 1.5A

　　♢ Buck3 (低压): 1.05V/1.1V/1.2V/1.8V, Max 1.2A

　　♢ LDO (超低噪): 1.8V/2.8V/2.9V/3.3V, Max 300mA

　　◆ 时序灵活: 支持6种开机时序配置, 适配不同Sensor需求

　　◆ 通信接口: I2C支持CRC校验, 确保配置安全可靠

小身材，大视野 | 矽力杰SA47366如何为智能驾驶“擦亮双眼”？

　　核心亮点一览

　　01 一“线”搞定，化繁为简

　　SA47366专为优化同轴电缆供电(POC)应用设计。其高压Buck1转换器支持最高18V输入，可直接承载通过同轴电缆传输的电源，无需复杂的独立供电线路，在优化车内布线的同时减轻了整车重量和装配成本。

　　02 极致集成，寸土寸金

　　SA47366在仅4mm×4mm的QFN-24封装内，集成了3个Buck转换器+1个超低噪声LDO，配合2.2MHz的高开关频率，可使用更小体积的外围电感电容。SA47366还提供QFN3×3-20的更小封装版本，为摄像头模组节省了宝贵的PCB空间，非常适合塞进紧凑的环视或后视摄像头中。

　　03 纯净电源，画质无忧

　　图像传感器对电源噪声非常敏感，电源如果不干净，画面就会有噪点或条纹。 SA47366就像一个强力“过滤器”，确保输出电流极其纯净，从而让摄像头拍出的画面清晰、无干扰。SA47366内置LDO，在10Hz-100kHz范围内输出的噪声电压小于 10µV，且在宽频范围内拥有大于50dB的电源抑制比(PSRR)，同时其Buck转换器具备扩频技术以优化EMI性能。

　　04 车规级可靠，安全第一

　　SA47366严格遵循ISO 26262 ASIL-B功能安全设计标准，符合AEC-Q100 Grade1标准，支持-40°C至+125°C宽温工作，无论是在冰天雪地的极寒，还是在高温暴晒的酷暑都能稳定运行。另外，SA47366具备完整的OVP/UVP/OCP/OTP保护及自检机制，一旦发现异常立即处理，绝不让车辆“致盲”。

　　SA47366以"小体积、高可靠、低干扰"的特性，完美适配环视、前视ADAS、舱内监控及电子后视镜等多种应用场景。同时，矽力杰还提供非功能安全版本SA47302系列，为客户提供灵活的成本与性能选择。
