力特SP4045-04ATG国产化替代ULC3354MPH

发布时间：2026-01-08 10:39
作者：AMEYA360
来源：雷卯电子
阅读量：267

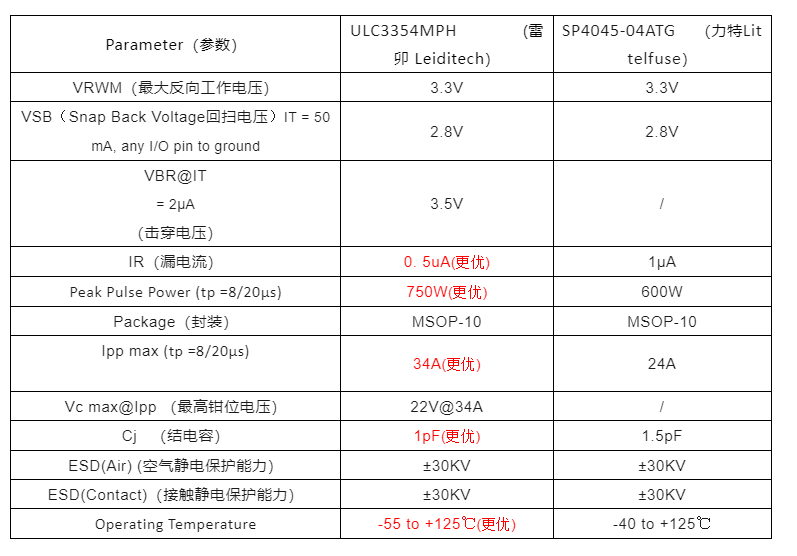

　　雷卯电子(Leiditech)作为国内ESD保护领域的领先厂商，为Littelfuse(力特)的产品线提供了成熟且完备的国产替代方案。雷卯ULC3354MPH是一款3.3V四路低电容TVS二极管阵列，封装为MSOP-10, ULC3354MPH可以完全替代力特SP4045-04ATG,参数对比如下：

力特SP4045-04ATG国产化替代ULC3354MPH

　　通过以上参数对比，雷卯ULC3354MPH在漏电流、脉冲峰值功率、峰值电流值、结电容以及工作温度范围都更优于力特SP4045-04ATG，所以是可以完全替代的。

　　应用

　　HDBaseT Protector(高清数字基带传输)

　　10/100/1000 Ethernet

　　2.5 and 5 Gigabit Ethernet

　　T1/E1 and T3/E3 Secondary Protection

　　A/V Equipment

　　General Purpose High-Speed Data Lines

　　雷卯电子ULC3354MPH参数表

力特SP4045-04ATG国产化替代ULC3354MPH

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
