18位精度8通道同步采样，芯动神州发布模数转换器ADCS8182

发布时间：2026-01-07 15:35
作者：AMEYA360
来源：芯动神州
阅读量：432

　　在工业自动化和智能制造的浪潮中，数据采集的精度和速度已成为衡量系统性能的关键指标。精准的数据采集不仅能够提升生产效率，还能为决策提供可靠的数据支持。今天，芯动神州隆重推出ADCS8182芯片，以其18位的高精度特性，为工业自动化等领域带来革命性的新选择。

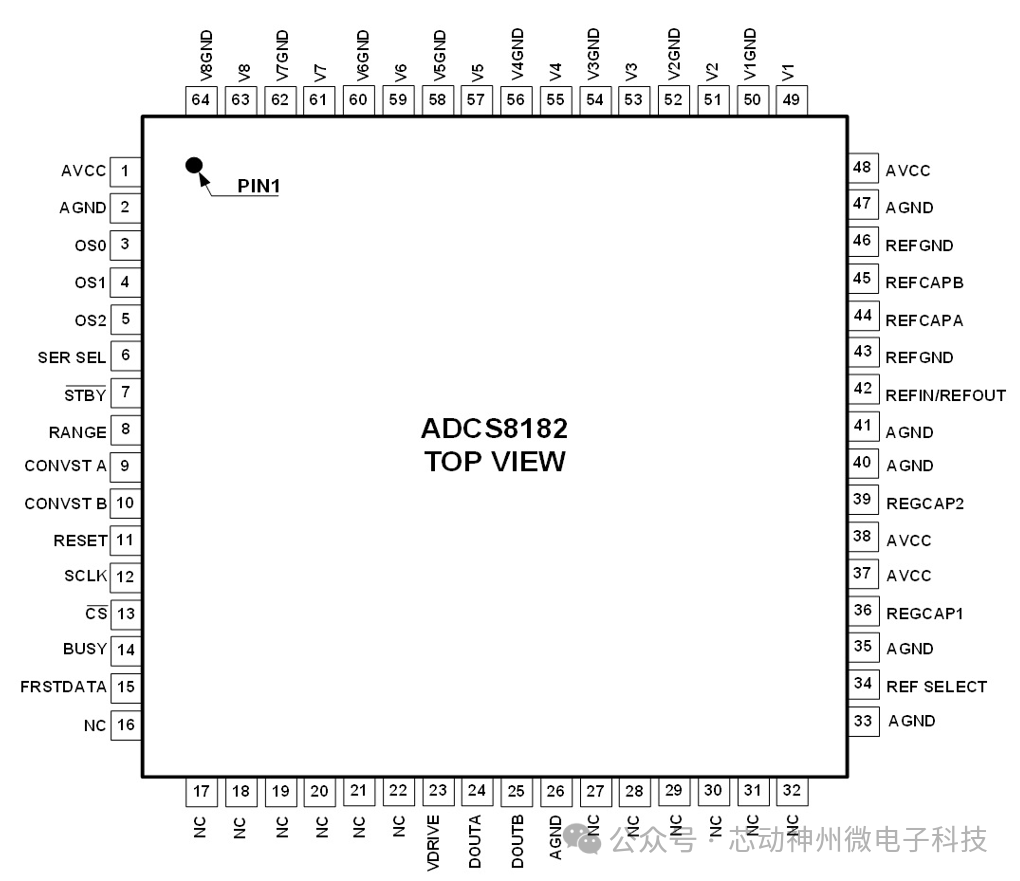

18位精度8通道同步采样，芯动神州发布模数转换器ADCS8182

　　ADCS8182核心特性

　　18位高精度模数转换：提供前所未有的数据采集精度，满足电力监控和工业自动化的严苛要求。

　　8通道同步采样能力：实现多路信号的精确同步采集，为复杂系统的精确控制和分析提供数据支持。

　　宽输入电压范围：适应±10V至±5V的真双极性信号，覆盖从低功率到高功率设备的信号采集需求。

　　高速数据处理：最高200kSPS的吞吐速率，保证快速响应工业环境中的瞬态事件。

　　优化的低功耗设计：在保证高性能的同时，实现低至130mW的功耗，适合长时间稳定运行于各种环境。

　　增强的内置保护：模拟输入箝位保护机制，能够承受高达±16.5V的过压，确保系统的稳定和安全。

　　通用的通信接口：支持SPI串行通信协议，方便与现有工业设备的集成。

　　ADCS8182适用应用领域

　　电力系统监控：在电力行业，ADCS8182芯片能够实现对电网参数如电压、电流的精确监测，保障电网的稳定运行。

　　工业自动化控制：在自动化流水线、机器人技术、精密加工等领域，该芯片的高精度特性确保了控制的精确性和生产效率。

　　能源管理：在能源监控和管理应用中，ADCS8182芯片帮助优化能源分配，提升能源使用效率。

　　测试和测量设备：在需要高精度数据采集的测试和测量设备中，该芯片提供了稳定可靠的数据支持。

　　更多的创新与应用市场

　　高精度监测：ADCS8182芯片的18位精度和高灵敏度，使其在捕捉微弱或快速变化信号时表现出色，极大提升了工业监测的精确度。

　　便携化与集成化：芯片的小巧尺寸和低功耗特性，支持了便携式和紧凑型工业设备的设计与制造。

　　智能化数据处理：结合现代工业自动化的智能化趋势，ADCS8182芯片能够与智能算法集成，实现数据的自动分析和优化。

　　灵活的配置能力：通过可配置的增益设置，ADCS8182能够适应不同的信号条件，提供定制化的数据采集解决方案，满足特定应用需求。

　　环境适应性：ADCS8182芯片设计考虑了工业环境的多样性，能够在宽温度范围内稳定工作，保证在极端条件下数据采集的连续性和准确性。

　　预测性维护：通过持续监测设备运行数据，结合机器学习算法，预测设备潜在的故障，实现预测性维护，减少意外停机时间，提高生产效率。

　　工业物联网(IIoT)集成：ADCS8182芯片支持与工业物联网设备的无缝集成，实现远程监控、数据分析和智能控制，推动工业4.0的实施

　　高速模数转换器的市场机遇

　　随着工业4.0和智能制造的快速发展，ADCS8182芯片凭借其高精度和高可靠性，预计将在工业自动化市场中占据重要地位，并推动相关技术的发展和创新。

　　ADCS8182芯片，是芯动神州新推出的针对高精度测量场景下的模数转换器。我们相信，随着技术的不断进步和创新，ADCS8182将在工业自动化领域发挥重要作用，为智能制造的未来贡献力量。
