　　产品概述

　　力芯微推出了专门为TWS设计的，集成充电、通信和OVP功能的高性能模拟开关ET3328D，其充电通路开关CHG拥有超低导通内阻(0.1Ω)，能够减少发热并确保充电的高效性，通信通路开关UART 拥有4Ω 阻抗可支持1.8V通讯电平传输，配合-70dB通道隔离度，确保高速数据(65MHz带宽)传输的完整性，并且在ET3328上升级了支持1.2V 逻辑控制电平。

　　ET3328D集成过压保护(5.8V)，适用于热插拔场景，如Type-C插拔、TWS耳机入盒等。其2.5us的先关后开延时确保开关快速切换的同时，也能够消除毛刺的的影响，而QFN16L封装(1.8mm×1.4mm)满足小型化设备需求。凭借低功耗(待机电流仅 5uA)与宽温工作范围(-40°C至+85°C)，ET3328D是TWS的理想解决方案。

　　产品特性

　　电源电压范围：1.65V~5.5V;

　　超低导通内阻(RON)：

　　--POGO~CHG：0.1Ω(Typ);

　　--POGO~UART：4.0Ω(Typ);

　　低待机功耗(ICC1)：5uA;

　　POGO端口过压保护阈值：5.8V;

　　通道持续通流能力(POGO~CHG)：2500mA;

　　高关断隔离度(实测值)：

　　--POGO-CHG：-65dB

　　--POGO-UART：-85dB

　　支持1.2V逻辑控制;

　　扩展级工业温度范围：-40°C ~ 85°C;

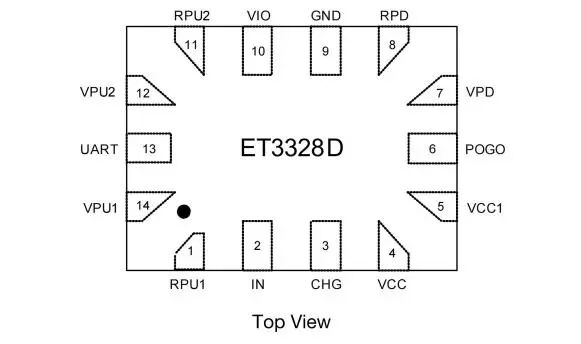

　　管脚定义

单路单刀双掷模拟开关 | 力芯微推出高性能模拟开关

　　应用框图

单路单刀双掷模拟开关 | 力芯微推出高性能模拟开关

　　核心特点

　　POGO~CHG 具有超低内阻 (0.1Ω)

单路单刀双掷模拟开关 | 力芯微推出高性能模拟开关

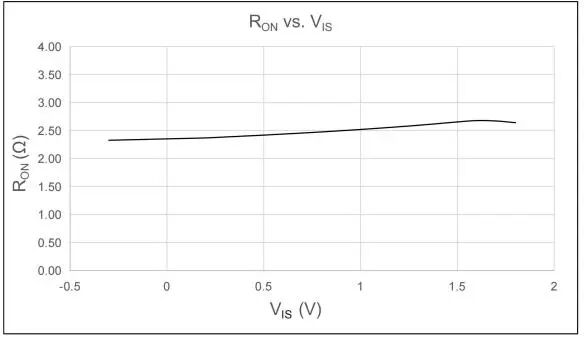

　　POGO~UART 内阻小于 4 Ω

单路单刀双掷模拟开关 | 力芯微推出高性能模拟开关

　　POGO~UART 具有良好的-3dB 带宽 (65MHz)

单路单刀双掷模拟开关 | 力芯微推出高性能模拟开关

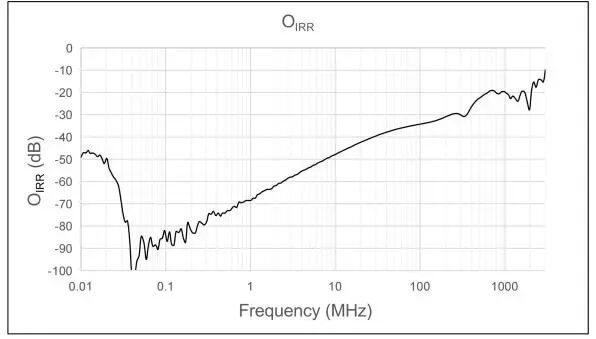

　　POGO~CHG 具有良好的隔离度 (-65dB@100kHz)

单路单刀双掷模拟开关 | 力芯微推出高性能模拟开关

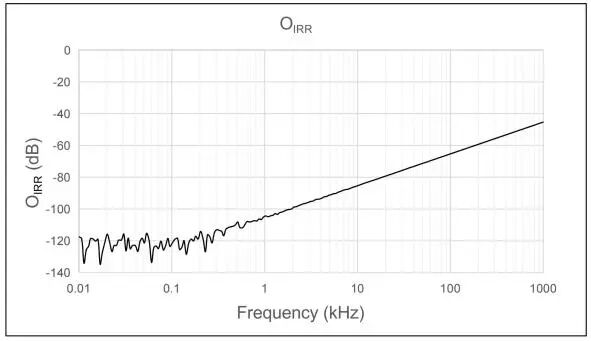

　　POGO~UART 具有良好的隔离度 (-85dB@100kHz)

单路单刀双掷模拟开关 | 力芯微推出高性能模拟开关
