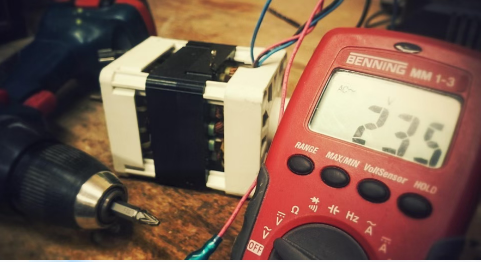

实用知识点：万用表该如何检测电子元件及电路？
万用表作为电子维修和测试领域的基础工具，被广泛应用于检测电子元件和电路的工作状态。那么万用表该如何检测电子元件及电路?
万用表的主要功能介绍
现代万用表一般具备以下基本功能：
直流电压(DCV)测量
用于测量电池、电源或电路中的直流电压值。
交流电压(ACV)测量
用于检测交流电路中的电压，例如家用电源。
电阻(Ω)测量
测量电子元件或导线的阻值，判断其是否正常。
电流(A)测量
测量电路中直流或交流电流的大小，需要串联连接。
二极管测试
通过测量二极管的正向压降，判断二极管的好坏。
通断测试
利用蜂鸣器判断电路是否导通，快速定位开路点。
常见电子元件的检测方法
1. 电阻测量
将万用表旋钮切换至电阻档(Ω)，两表笔分别接触电阻两端。
通过显示屏的阻值判断电阻是否正常(与标称值相符)，无限大或极小表示开路或短路。
注意断开电路中的电源，并将电阻从电路中拆下或隔离，以避免误测。
2. 电容测量(部分万用表具备)
选择电容档，将表笔接触电容的两个引脚。
查看显示的电容量是否接近其标称值。
注意电解电容有极性，测量时须正确接入。
3. 二极管测试
旋转到二极管档或电阻档带有二极管符号的档位。
红表笔接二极管的正极，黑表笔接负极，显示正常的正向压降(一般在0.5~0.7V)则二极管良好。
换表笔方向应该显示为开路(无穷大)。
两方向均导通或完全开路均表示二极管损坏。
4. 三极管检测
利用万用表的二极管档测试三极管的两个PN结。
测量基极与发射极、基极与集电极之间的正向压降应正常，两端间无短路。
市面上还有专用三极管测试仪可更便捷地检测参数。
5. 继电器线圈测量
断开电源，测量继电器线圈的电阻值，判断线圈是否断路。
点动线圈供电，检查触点是否吸合。
电路检测实用技巧
1. 断电下的绝缘和开路检测
使用电阻档检查导线及元器件间是否有短路或开路。
利用通断档快速判断电路连接是否完整。
2. 带电情况下的电压测量
测量电路中关键点的电压，判断供电是否正常。
注意使用合适的档位和量程，避免烧坏万用表。
3. 电流测量注意事项
电流测量必须串联到电路中。
根据电流大小选择适当的档位，部分型号万用表有10A档和mA档。
测量前断开电路，正确连接表笔以防短路。
4. 故障定位方法
判断电路的供电是否正常。
按功能模块逐步测量，缩小故障范围。
利用通断档检查开关、断路和接触不良。
根据测得参数与设计值对比，判定元器件的健康状态。
使用万用表时的安全与注意事项
测量高电压时要特别小心，避免电击。
测量电流时勿直接并联，以免损坏万用表。
选择合适的量程，避免仪表过载。
确保测试引线完好，接触良好。
