ROHM丨以1005尺寸实现0.33W！ROHM开发出高抗浪涌贴片电阻器

发布时间：2026-08-21 10:37
作者：AMEYA360
来源：ROHM
阅读量：148

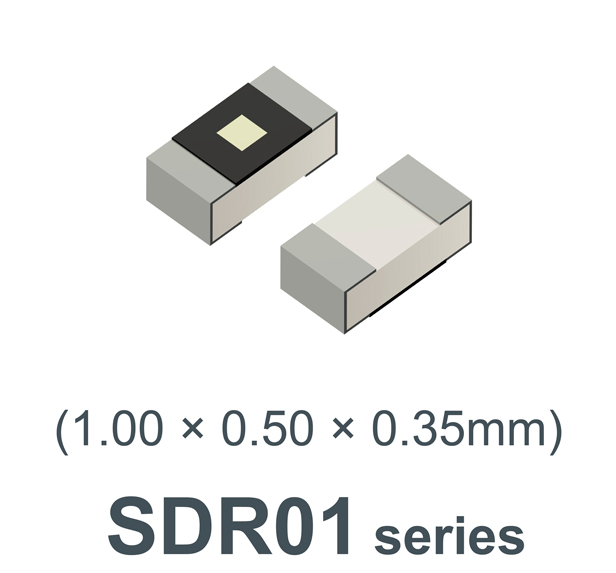

　　中国上海，2026年8月20日——全球知名半导体制造商ROHM(总部位于日本京都市)今日宣布，面向车载设备、工业设备、消费电子设备以及安装密度日益提高的AI服务器等电子设备，开发出“SDR01系列”产品，在1005公制尺寸的抗浪涌贴片电阻器中实现了0.33W业界超高额定功率。

ROHM丨以1005尺寸实现0.33W！ROHM开发出高抗浪涌贴片电阻器

　　近年来，随着电子设备的功能增加、性能提升及功率增大，无论是车载设备、工业设备还是消费电子设备，对小型且支持大功率的电子元器件的需求都日益高涨。在贴片电阻器领域，抗浪涌产品等高可靠性电阻器的小型化需求也在不断扩大。在这种背景下，电源电路和接口周边不仅要具备对浪涌和静电(ESD)的耐受能力，还要能够支持大功率。为了满足这些多样化的需求，ROHM开发出集小型、大功率、耐高温、高精度等优势于一身的高抗浪涌贴片电阻器“SDR01系列”。

　　新产品通过优化电阻体和电极部的设计，在确保抗浪涌贴片电阻器所需可靠性的同时，以1005尺寸实现了高额定功率保证。因此，可替代尺寸大一号的产品，提高电阻器的集成度，从而能够进一步节省空间并减少元件数量。

　　在额定引脚温度*1(即Tk=125℃)范围内保证额定功率达0.33W。即使在高密度安装和发热元器件周边等温度条件严苛的环境中也非常易用，可大大减轻热设计的负担。

　　此外，由于TCR*2实现了±100ppm/℃(10≦R≦2.2MΩ)，因此通过抑制因温度变化而导致的阻值波动，可支持稳定的电路工作，并有助于电源电路和接口周边的小型化和可靠性提升。

　　新产品已投入量产(样品价格：6日元/个，不含税)，并已开始线上销售，可由电商平台购买。

　　今后，ROHM将继续扩充高可靠性贴片电阻器的产品阵容，为电子设备的小型化、支持更大功率、实现更高可靠性贡献力量。

　　<应用示例>车载、工业及消费电子设备等领域中，内置要求实现小型化、更大功率和更高可靠性的电源电路和控制电路的电子设备

　　<术语解说>*1) 额定引脚温度

　　表示可100%施加产品额定功率时产品的最高引脚温度。额定引脚温度因产品系列和尺寸而异，在某些情况下还会随电阻值的变化而变化。

　　*2) TCR(Temperature Coefficient of Resistance：电阻温度系数)

　　表示电阻器的阻值随温度变化而变化多少的指标。数值越低，相对环境温度变化的电阻值变化越小，性能越稳定。本文所记载的TCR为阻值容差F级(±1%)产品的保证值。
