捷捷微电可控硅光耦驱动解决方案

　　导言

　　在 220V AC 交流负载控制中，为什么有些应用需要选择过零检测型光耦，而有些应用却必须使用随机触发型光耦?

　　光耦与 Triac 如何匹配?门极限流电阻和泄放电阻分别起什么作用?面对电机、水泵、电磁阀等感性负载，又为什么需要配置 RC 吸收回路和压敏电阻?

　　作为功率半导体领域的 IDM 厂商，捷捷微电围绕光耦与可控硅产品体系，形成覆盖过零检测与随机触发的可控硅光耦产品方案，并可结合功率 Triac 为客户提供国产化配套选择。

　　本文从 220V AC 交流可控硅交流驱动电路出发，系统介绍可控硅光耦的选型方法、外围电路设计及典型应用。

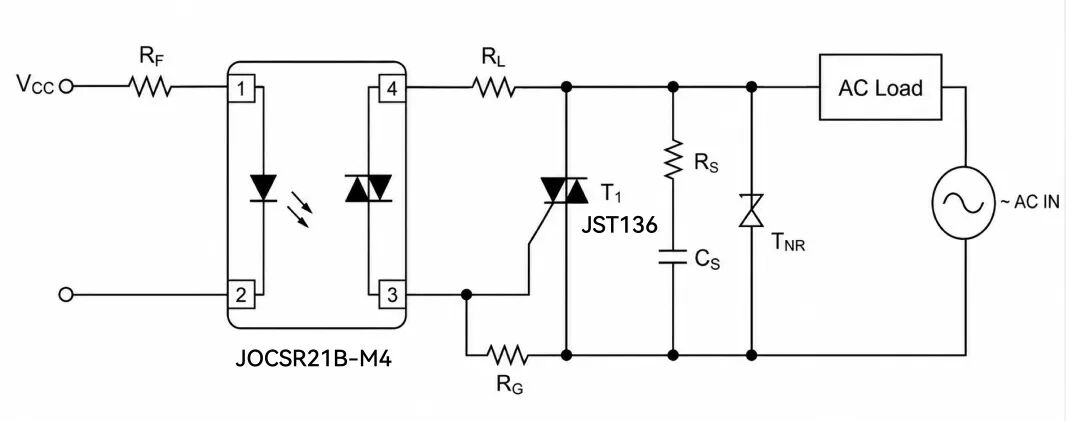

　　在 220V AC 负载控制应用中，通常采用“MCU/控制端 + 光耦 + Triac + 交流负载”的隔离驱动架构。

　　光耦负责实现低压控制侧与高压功率侧之间的电气隔离，后级 Triac 则承担交流负载的开关控制。

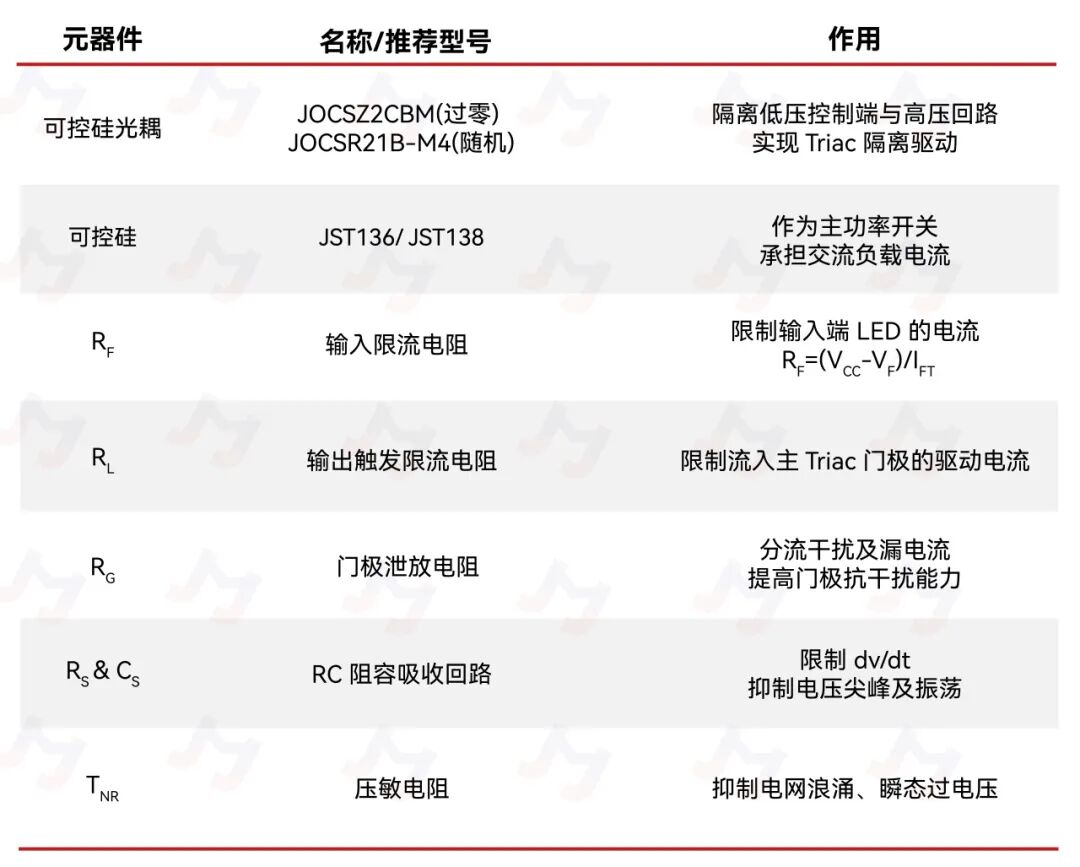

　　典型外围电路主要包括输入限流电阻、输出限流电阻、门极泄放电阻，以及针对感性负载配置的 RC 吸收网络和压敏电阻等。

　　其中，光耦输入端限流电阻可根据控制电压、LED 正向压降及目标触发电流进行计算：

　　RF ≈(VCC − VF)/ IFT

　　输出侧则需要根据光耦输出能力和后级 Triac 的门极触发要求，对 RL、RG 等参数进行匹配。

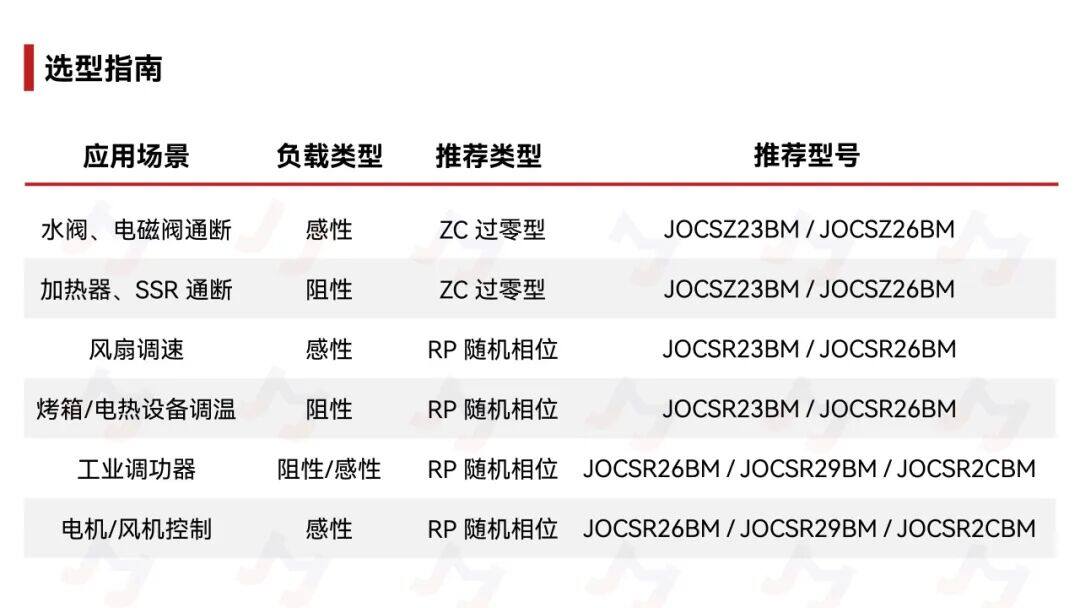

　　过零/随机触发光耦选择

　　过零检测型光耦

　　输出端在交流电压接近零点时触发导通，可降低开通瞬间的电流冲击及 EMI 干扰，适用于照明、继电器、电磁阀等以通断控制为主的应用;不适用于需要相位控制的调光、调速及调功场景。

　　推荐型号：JOCSZ21B-D5P/S、JOCSZ31B-D5P/S;

　　随机触发型光耦

　　不集成过零检测功能，可根据输入控制信号在交流周期内的相应相位触发，从而支持可控硅相位控制，支持相位控制和调功，适用于风扇调速、可控硅调光、温控及工业调功等应用。

　　推荐型号：JOCSR21B-D5P/S、JOCSR31B-D5P/S;

　　触发条件

　　选型时应确保光耦输出能够为后级可控硅提供足够的门极触发电流，并为可控硅的 IGT 预留合理裕量，并综合考虑输入电压、温度变化、可控硅参数离散及负载工况，保证可控硅可靠触发。推荐采用 RL 输出限流电阻 + RG 门极泄放电阻的双电阻设计：RL 用于限制门极驱动电流，RG 用于提高门极抗干扰能力，降低噪声及 dv/dt 引起的误触发风险;

　　保护电路与可靠性

　　针对不同负载特性选择合适的光耦及外围保护方案,感性负载如电机、水泵、电磁阀及线圈等，在可控硅关断过程中容易产生反向感应电压和较高的 dv/dt，建议增加 RC 吸收回路及压敏电阻 TNR，其中 RS/CS 构成 RC 吸收网络，用于限制可控硅两端电压变化率 dv/dt，抑制感性负载关断过程中产生的电压尖峰及振荡，降低误触发风险，提高系统可靠性;

　　隔离耐压

　　根据整机工作电压、安规等级、爬电距离及电气间隙等要求，选择合适的隔离耐压和封装规格。捷捷微电可提供 3750Vrms、5000Vrms 等不同隔离耐压规格，封装覆盖 DIP-5、SMD-5、SMD-7、SOP-4 等，可满足不同家电、工业控制及电源应用的隔离与安装需求;

　　负载适配

　　灯泡、加热器等阻性负载与电机、线圈、电磁阀等感性负载应区别选型。感性负载建议增加 RC 吸收回路及 TNR 压敏电阻，用于抑制关断瞬间产生的反向感应电压及浪涌，提升 可控硅 工作稳定性;对应上图原理图元器件为 TNR / RS / CS;

　　器件象限兼容性

　　在 220V AC 双向可控硅应用中，需要综合考虑可控硅的触发象限、IGT、IH 以及光耦输出触发能力。对于需要双向稳定导通的应用，应通过器件参数匹配和实际波形验证，确保正、负半周均能可靠触发;

　　温度可靠性

　　对于高低温及温度变化较大的应用，关注光耦及可控硅的温度特性，优先选择触发电流 IGT、维持电流 IH 随温度变化较小的器件，确保全温度范围内稳定触发和可靠关断。

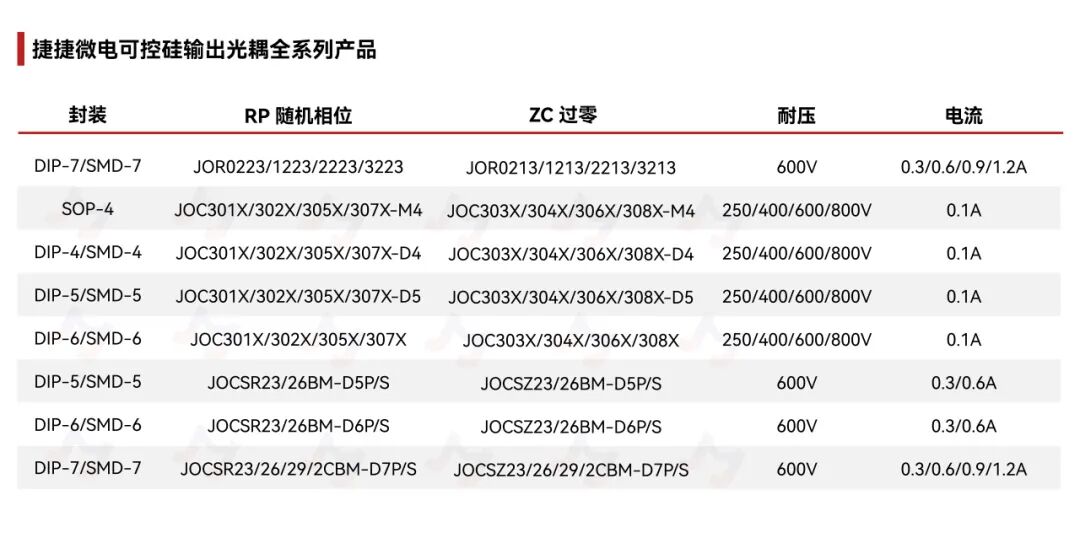

　　捷捷微电可控硅输出光耦主要分为过零检测型(ZC)和随机触发型(RP)两大产品线，隔离耐压最高可达 5000Vrms，断态电压覆盖 600V、800V 等规格，触发电流支持 3-15mA可选,器件工作温度范围-55-110°C。产品封装覆盖 DIP 直插、SMD 贴片等形式，可满足家电、照明、工业控制及电源等多种应用需求，全系列产品具备 UL / VDE / CQC 等安规认证。

　　行业多数厂商仅单独量产光耦或可控硅，捷捷微电实现隔离驱动光耦 + 功率 可控硅 双向可控硅一站式国产配套：

　　光耦 + 功率可控硅同 IDM 体系协同

　　光耦与功率 可控硅均来自捷捷微电产品体系，结合光耦输出触发能力、可控硅的 IGT/IH、dv/dt、di/dt 等关键参数进行选型匹配，减少不同品牌器件组合时的兼容性验证工作。

　　自建光耦IDM产线，品质可靠保障

　　捷捷微电自建完整 IDM 光耦生产线，建立覆盖芯片、封装及测试环节的全流程质量管控体系。全系光耦产品采用高温 ATE 热测、回流焊热测等可靠性验证手段;塑封环节配备全自动模封产线，并结合无氧水冷氮气烘箱、等离子清洗等工艺，强化产品制造过程控制与长期可靠性保障。

　　原厂技术支持，一站式解决电路问题

　　依托原厂技术团队，可为客户提供标准应用电路、关键参数选型建议、实测波形分析、EMC问题排查及安规设计参考等技术支持，覆盖硬件设计、样品测试及认证整改等环节，缩短客户产品开发周期。

　　全链路国产现货交付

　　光耦、功率可控硅均为捷捷微电自主研发及生产，产品供应链自主可控，为客户提供稳定的国产化替代方案。

　　可控硅光耦隔离驱动是交流控制的基础电路，捷捷微电依托晶闸管细分龙头优势，打造JOC系列、JOCSR系列可控硅光耦 + 全规格双向可控硅完整国产解决方案，覆盖过零检测与随机触发两大品类，电流档从0.3A到1.2A，封装涵盖DIP-5/6/7、SMD和SOP4。
