PN结的形成原理以及单向导电性分析
PN结是半导体器件中最基本且最重要的结构之一，它是二极管、晶体管和许多其他半导体器件的核心组成部分。PN结的独特性质决定了其在电子电路中的广泛应用，尤其是其单向导电性使它成为整流、开关等电路的关键元件。
PN结的形成原理

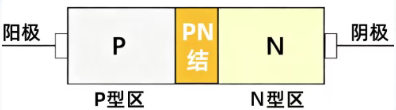

PN结是通过将P型半导体与N型半导体紧密结合而构成的界面结构。
P型半导体：掺杂了受主杂质(如硼)，其主要载流子为空穴(正电荷载流子)。
N型半导体：掺杂了施主杂质(如磷)，其主要载流子为电子(负电荷载流子)。
形成过程
当P型和N型半导体材料接触时，载流子开始发生扩散：
载流子扩散
P区的空穴由于浓度较高，向N区扩散。
N区的电子由于浓度较高，向P区扩散。
少数载流子复合
电子与空穴在PN结附近复合，导致该区域载流子浓度减少，形成载流子贫乏区，即耗尽层(空间电荷区)。
电荷分布与内建电场
载流子扩散过程中，带有正电荷的受主离子和负电荷的施主离子因缺少电子或空穴而暴露，形成固定电荷区，带来内建电场。
势垒形成
由于内建电场的存在，进一步阻止载流子扩散，达到动态平衡，结两侧电势差称为内建势垒。
总之，PN结是在P型与N型半导体接合面处形成的电荷贫乏区和电势势垒结构。
PN结的单向导电性分析
PN结的突出特性是能够导电，但具有明显的单向导电性，即电流在某一方向容易通过，而在相反方向受阻。
1. 正向偏置时
施加电压使P区接正极，N区接负极，称为正向偏置。
外加电压抵消了内建电场，降低势垒高度。
载流子更容易跨越耗尽层，电子从N区流向P区，空穴从P区流向N区。
结果是大量载流子注入对方区，漏极电流急剧增加，PN结导通。
2. 反向偏置时
施加电压方向与内建电场方向相同，即P区接负极，N区接正极，称为反向偏置。
外加电压加大了势垒高度和耗尽层宽度，阻止载流子通过。
只有少数载流子因热激发或杂质产生少量漂移电流，称为反向饱和电流，极小。
结呈高阻状态，电流几乎为零。
3. 单向导电性的物理机理

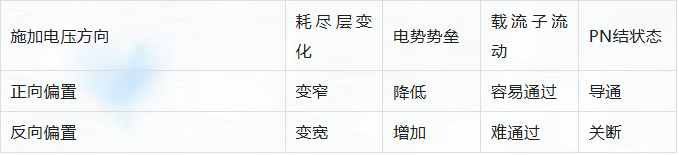

PN结的单向导电性本质上由势垒电势的调节和耗尽层的宽度变化决定：
总结来说，PN结作为半导体器件的基础结构，是通过P型和N型半导体的载流子扩散和复合形成的耗尽区和势垒层。其内建电势导致了结区域的单向导电特性：正向加压时势垒减小，允许大量载流子通过，PN结导通;反向加压时势垒加大，载流子难以跨越，PN结关断。
