上海永铭丨800V SiC主驱逆变器DC-Link电容选型:如何告别电解电容的寿命焦虑与电压浪涌?

发布时间:2026-08-17 14:09
作者:AMEYA360
来源:上海永铭
阅读量:520

  各位工程师朋友,当你们在开发800V高压电驱平台时,是否遇到过这样的困扰:台架测试中母线电压尖峰异常偏高,SiC MOSFET模块偶发击穿;或者系统效率始终差一口气,热管理方案改了又改却收效甚微?这些问题的根源,往往指向DC-Link环节那颗看似不起眼的电容。

  一、主驱逆变器的“高频之痛”

  在800V高压电驱平台中,主驱逆变器是整车的动力心脏。随着SiC MOSFET的普及,开关频率已普遍提升至40kHz甚至更高。但传统铝电解电容的物理特性,使其在高频工况下捉襟见肘。

  铝电解电容(450V等级,需多只串联)的典型局限包括:

  ESR偏高:单颗@20kHz约80mΩ,多颗并联后总ESR降低有限;

  谐振频率低:典型值仅约4kHz,远低于SiC的40kHz开关频率;

  寿命短板:85℃下预期寿命仅2000~6000小时,受电解液挥发影响严重;

  耐压不足:单颗无法覆盖800V,需多只串联并附加均压电路。

  这意味着,在40kHz开关频率下,铝电解电容已呈现感性阻抗,无法有效吸收高频纹波电流,母线电压振荡剧烈。功率器件承受的电压应力增大,系统效率下降,可靠性大打折扣。

  二、根因分析:材料决定的“先天局限”

  铝电解电容的局限源于其结构与材料。内部的电解液在高温、高频纹波电流的持续冲击下逐渐干涸,导致容量衰减、ESR倍增,形成“发热→性能下降→更发热”的热失效恶性循环。而较低的谐振频率则限制了其对高频纹波的有效吸收,电压尖峰由此而生。

  这并非制造工艺问题,而是器件物理结构的固有特性。在高频、高压、高温的三重考验下,铝电解电容已逼近其性能天花板。

  三、永铭MDP系列薄膜电容的核心优势

  直面这一行业痛点,永铭电子推出MDP系列金属化聚丙烯薄膜电容,为主驱逆变器DC-Link提供根本性解决方案。

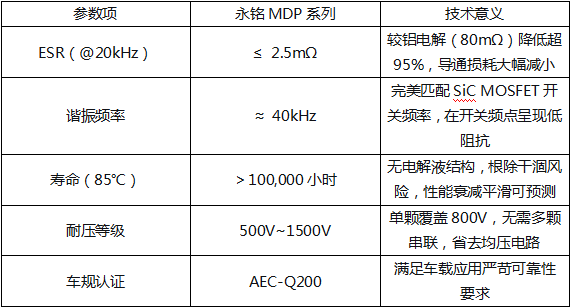

  核心优势如下:

上海永铭丨800V SiC主驱逆变器DC-Link电容选型:如何告别电解电容的寿命焦虑与电压浪涌?

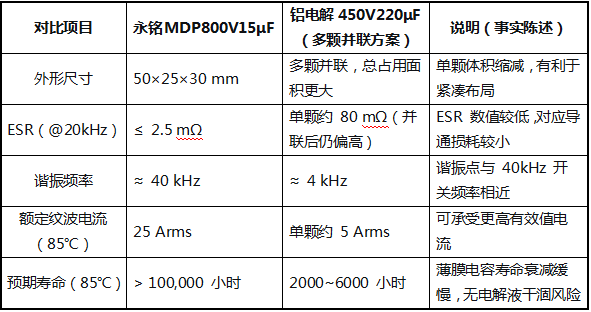

  四、数据说话:参数对比与验证

上海永铭丨800V SiC主驱逆变器DC-Link电容选型:如何告别电解电容的寿命焦虑与电压浪涌?

  五、应用案例:量产验证的成效

  某800V电驱平台项目,在主驱逆变器DC-Link电路中采用永铭MDP系列薄膜电容替代传统铝电解方案后,实测结果:

  l PCB面积减少50%以上——单颗薄膜电容的紧凑设计及无需均压电路,显著释放布局空间;

  l 母线电压尖峰幅值显著降低——低ESR与高谐振频率有效吸收高频纹波,抑制电压振荡;

  l 系统效率获得有效提升——导通损耗与开关损耗的双重降低,带来效率提升。

  这一案例充分验证了薄膜电容替代方案在工程上的可行性与显著收益。

  六、选型建议

  MDP系列适用于主驱逆变器DC-Link、OBC的PFC/DC-Link/LLC谐振电路。推荐型号如下:

上海永铭丨800V SiC主驱逆变器DC-Link电容选型:如何告别电解电容的寿命焦虑与电压浪涌?

  注:MDP系列电压覆盖500V~1500V,容值最高可达500μF,工作温度-40℃~105℃,有限时间内可在150℃下工作。

  七、场景化Q&A(工程师最关心的三个问题)

  Q1:在800V系统中,为什么不能简单地将多个450V铝电解电容串联使用?

  A: 串联确实能提升耐压,但会带来均压难题。由于电容个体差异,每颗电容的分压不均,需要增加均压电阻和稳压管等外围电路,这不仅增加了BOM成本和PCB面积,还引入了额外的故障点。更重要的是,串联后总ESR为各颗ESR之和(并联可降低,但数量有限),总谐振频率也会进一步偏移,无法从根本上改善高频特性。MDP系列单颗即可覆盖800V~1000V,无需串联,ESR和频率优势得天独厚。

  Q2:MDP薄膜电容的dv/dt耐受能力如何?能扛住SiC的快速开关吗?

  A: 可以。MDP系列采用特殊边缘加厚金属化膜和优化的喷金工艺,具备极高的dv/dt耐受能力,典型值可达10,000 V/μs以上。SiC MOSFET的开关速度虽快,但MDP的设计余量充分覆盖了实际工况中的电压变化率,确保长期可靠性,这也是其通过AEC-Q200认证的重要支撑之一。

  Q3:薄膜电容比铝电解贵,全生命周期算账真的划算吗?

  A: 单颗差价虽存在,但需算总账:①省去多颗串联所需的均压电阻、稳压管等外围元件成本;②PCB面积减少50%以上,壳体结构件成本降低;③特定工况下,系统峰值效率提升约1.5%,长期运行节省电费;④整车全生命周期无需更换电容,大幅节省售后零件费与工时费,避免因电容失效导致的品牌信誉风险。初期差价可在2~3年内通过上述综合收益对冲,对于质保期长的车企而言效益更为显著。

  结语

  DC-Link电容虽小,却是电驱系统稳定运行的“心脏”。当前国内电控装机薄膜电容渗透率已达88.7%,用薄膜电容替代铝电解电容已是行业明确趋势。永铭MDP系列以低ESR、高谐振频率和长寿命的参数组合,为800V SiC主驱逆变器提供经过量产验证的可靠方案。

  获取规格书·申请样品·技术咨询:访问永铭官网产品中心,或联系应用工程师团队获取一对一选型支持。

  官网:www.ymin.com

  公众号:上海永铭电容器

  产品热线:400-900-1922

  有困难,找永铭——我们不仅是产品的供应商,更是您值得信赖的技术伙伴。

上海永铭丨800V SiC主驱逆变器DC-Link电容选型:如何告别电解电容的寿命焦虑与电压浪涌?
