  纳芯微近日宣布推出采用超宽体封装、集成隔离电源的四通道数字隔离器NSIP984x-DSWWR系列,进一步补足了NSIP984x系列组合。NSIP984x系列作为NSIP88xx系列的迭代升级款,采用纳芯微第三代数字隔离技术,可提供更好的隔离耐压等级和性价比。本次推出的新品NSIP984x-DSWWR相较于已推出的NSIP984x‑DSWR产品(SOW16封装),采用超宽体SOWW16封装,在保持优异EMC性能的基础上,将爬电距离从8.15mm提升至15mm,可满足1500V高压系统对增强绝缘的严苛安规要求,为光伏、储能、充电桩等高压应用提供了高可靠性的隔离解决方案。

纳芯微丨支持15mm爬电距离,纳芯微推出超宽体封装、集成隔离电源的数字隔离器NSIP984x-DSWWR系列

  超宽体封装

  筑牢高压隔离屏障

  随着光伏、储能、新能源汽车等应用持续追求更高功率密度,系统内部母线电压已从传统的600V-900V提升至1500V甚至更高。以光伏系统为例,根据IEC 62109等安规标准,1500V高压系统在增强绝缘条件下,隔离器件的爬电距离需达到14mm以上。纳芯微NSIP984x-DSWWR系列采用超宽体SOWW16封装,将爬电距离延长至15mm,并支持7.5kVrms隔离耐压(安规证书申请中),通过更长的爬电距离与更高的隔离耐压,满足高压系统的安规要求,帮助客户简化系统认证难度。

  此外,当系统选用超宽体隔离接口器件时,选用相同封装的NSIP984x-DSWWR系列为其供电,无需再单独配置隔离电源模块或变压器,既是满足安规要求的更简洁方案,也是降低BOM成本和设计复杂度的更优选择。

  例如,当用户想在系统中实现具有超宽体爬电距离的隔离CAN通信电路时,有以下几种IC方案与隔离电源方案:

纳芯微丨支持15mm爬电距离,纳芯微推出超宽体封装、集成隔离电源的数字隔离器NSIP984x-DSWWR系列

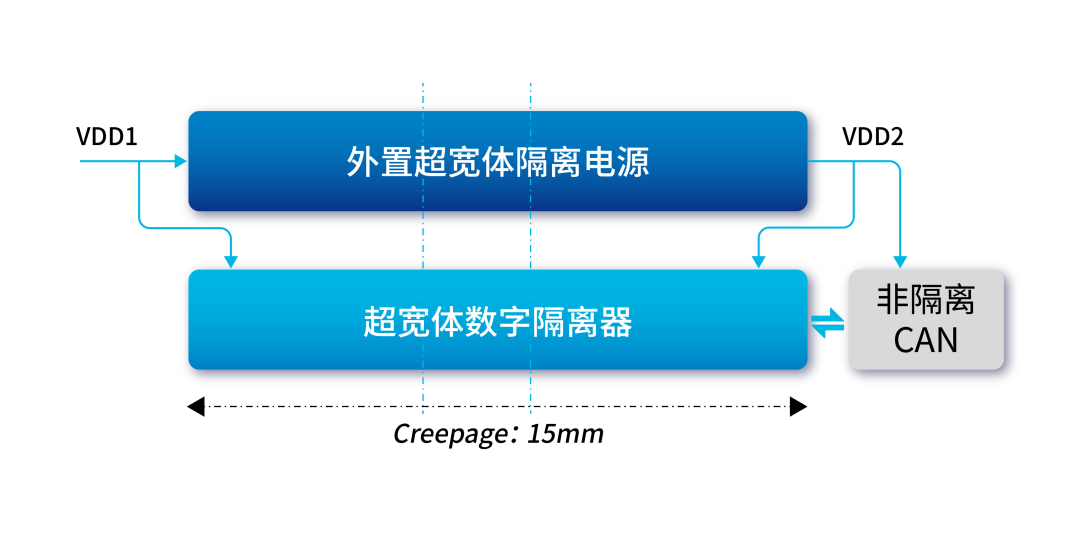

  IC方案1:超宽体隔离器+接口

  供电特点:需要提供超宽体变压器/模块,面临额外超宽体认证和大尺寸的挑战

纳芯微丨支持15mm爬电距离,纳芯微推出超宽体封装、集成隔离电源的数字隔离器NSIP984x-DSWWR系列

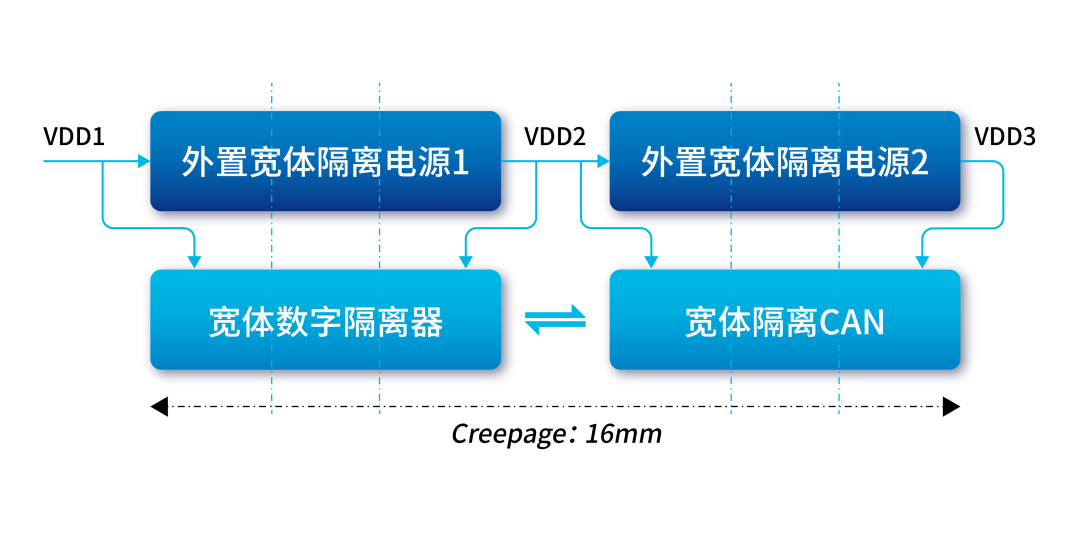

  IC方案2:宽体隔离器+隔离接口

  供电特点:需要提供两级外置宽体供电串行,整体尺寸大且比较复杂

纳芯微丨支持15mm爬电距离,纳芯微推出超宽体封装、集成隔离电源的数字隔离器NSIP984x-DSWWR系列

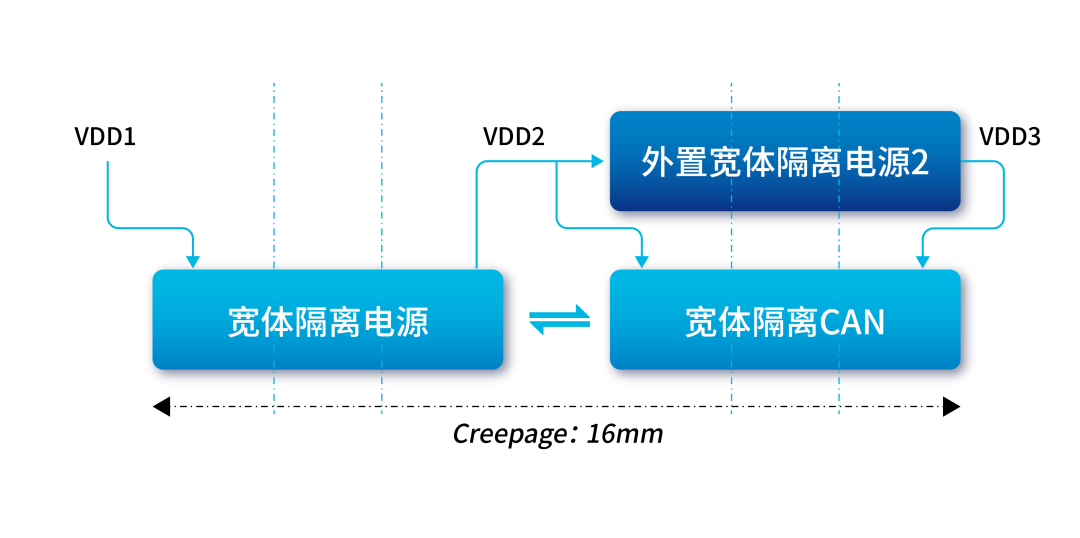

  IC方案3:宽体隔离电源(集成变压器和数字隔离器)+隔离接口

  供电特点:需要提供一级外置宽体供电

纳芯微丨支持15mm爬电距离,纳芯微推出超宽体封装、集成隔离电源的数字隔离器NSIP984x-DSWWR系列

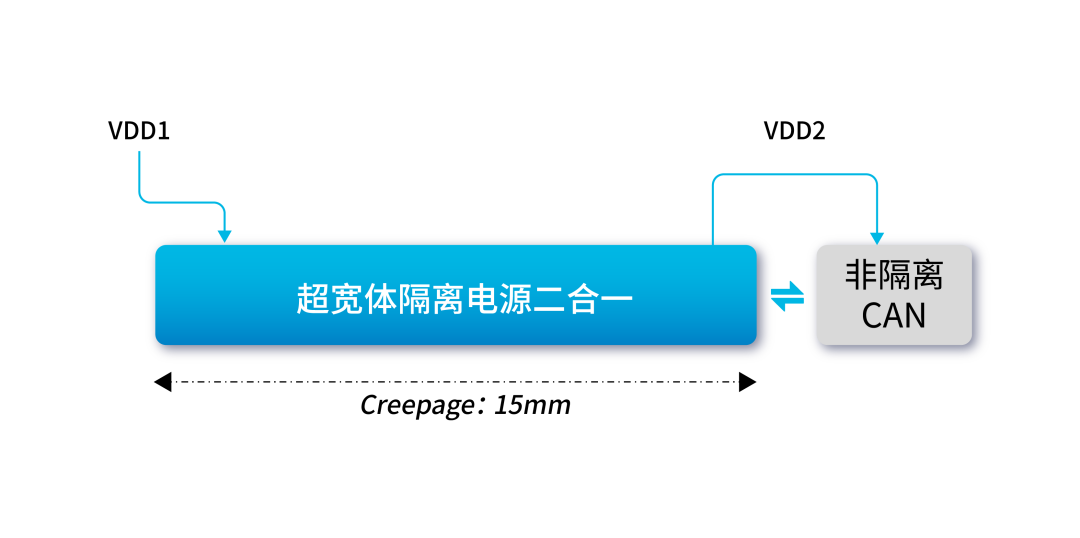

  IC方案4:超宽体隔离电源(集成变压器和数字隔离器)+非隔离接口

  供电特点:不需要额外提供隔离电源,集成度最高,认证最简单

  RE性能大幅优化

  轻松通过CISPR32 Class B测试

  纳芯微NSIP984x全系列针对EMI的RE性能进行了大幅优化,在两层PCB板、外围电路无磁珠、无拼接电容、输入5V、带载100mA的测试条件下,NSIP984x-Q1系列均可轻松通过CISPR32 Class B 测试,并保有裕量。外围电路的简化和业内卓越的EMI性能可大大降低系统BOM成本和设计调试难度,缩短终端产品的上市时间。

  通过内置变压器缩小系统尺寸

  提升可靠性

  传统方案中,数字隔离器需单独配置电源进行供电,无论是采用电源模块还是外置变压器,分立方案对系统尺寸和可靠性均会带来挑战。NSIP984x系列内部集成变压器和四通道数字隔离器,属于二合一产品,外围电路无需单独配置电源,相比分立方案可显著降低系统尺寸,尤其在外置电源模块和变压器的方案中,可能因额外的器件和多次焊接带来系统可靠性的问题,而NSIP984x系列采用全半导体生产工艺,可显著降低相关风险,提升系统可靠性。

  封装和选型

  NSIP984x全系工作温度为-40℃~125℃,通道传输速率高达150Mbps,支持100kV/μs的高共模瞬变抗扰度(CMTI);采用SOW16封装的器件已通过UL、CQC、CSA和VDE认证,满足增强隔离要求,目前已全面量产,采用超宽体SOWW16封装的器件安规证书正在申请中,将于近期量产。

  丰富的“隔离+”产品

  引领隔离芯片标杆

  凭借在隔离技术方面的积累和领先优势,纳芯微提供涵盖数字隔离器、隔离采样、隔离接口、隔离电源、隔离驱动等一系列“隔离+”产品,以全生态“隔离+”产品矩阵,为高压系统筑造安全可靠的防线:

  “+”代表增强安全:纳芯微“隔离+”产品提供超越基本隔离标准的安全等级,为客户系统构筑更坚固的高低压安全边界。

  “+”代表全产品生态:纳芯微以成熟的电容隔离技术IP为核心,拓展出包括数字隔离器、隔离采样、隔离接口、隔离电源、隔离驱动等完整产品组合,为客户提供隔离器件的一站式解决方案。

  “+”代表深度赋能应用:纳芯微“隔离+”产品可满足电动汽车高压平台、大功率光储充系统,以及高集成、高效率AI服务器电源等场景的核心需求,实现系统级安全、可靠与高效。

纳芯微丨支持15mm爬电距离,纳芯微推出超宽体封装、集成隔离电源的数字隔离器NSIP984x-DSWWR系列


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
